Place of Origin:
CHINA
Nom de marque:
JFOPT
Certification:
CE, ISO9001
Numéro de modèle:

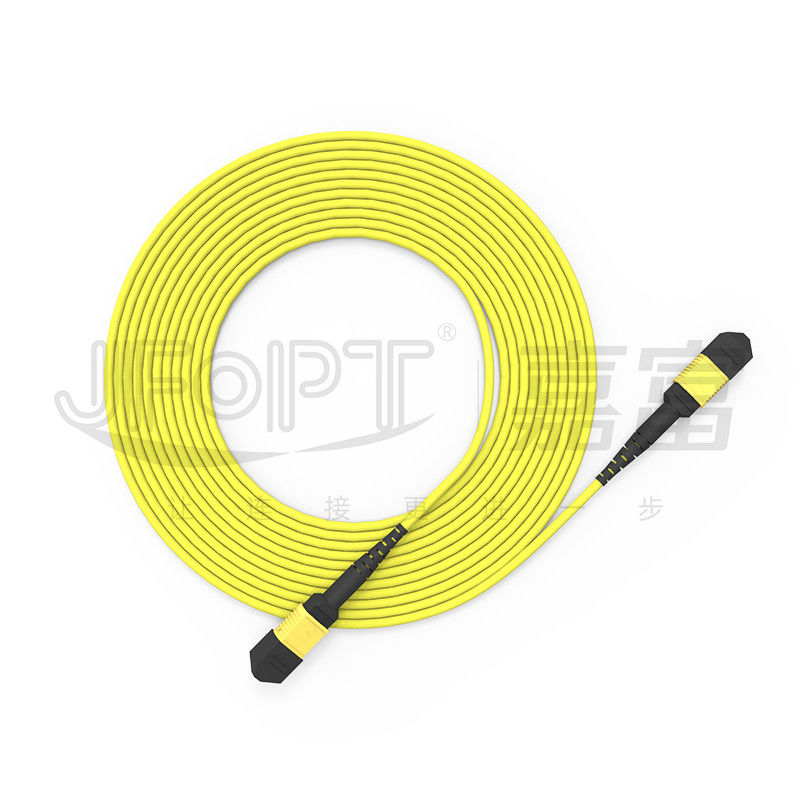

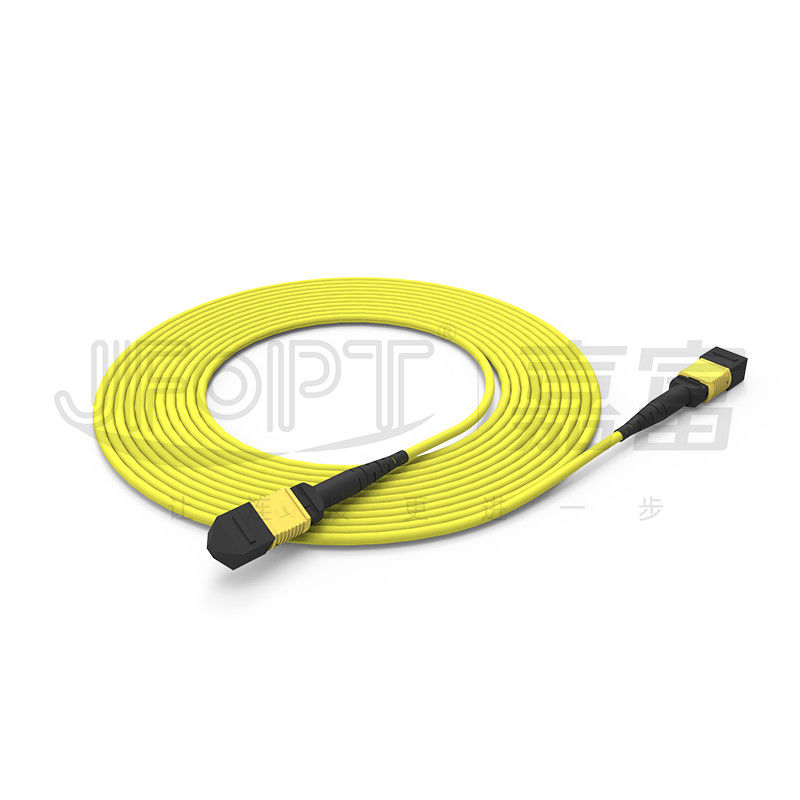

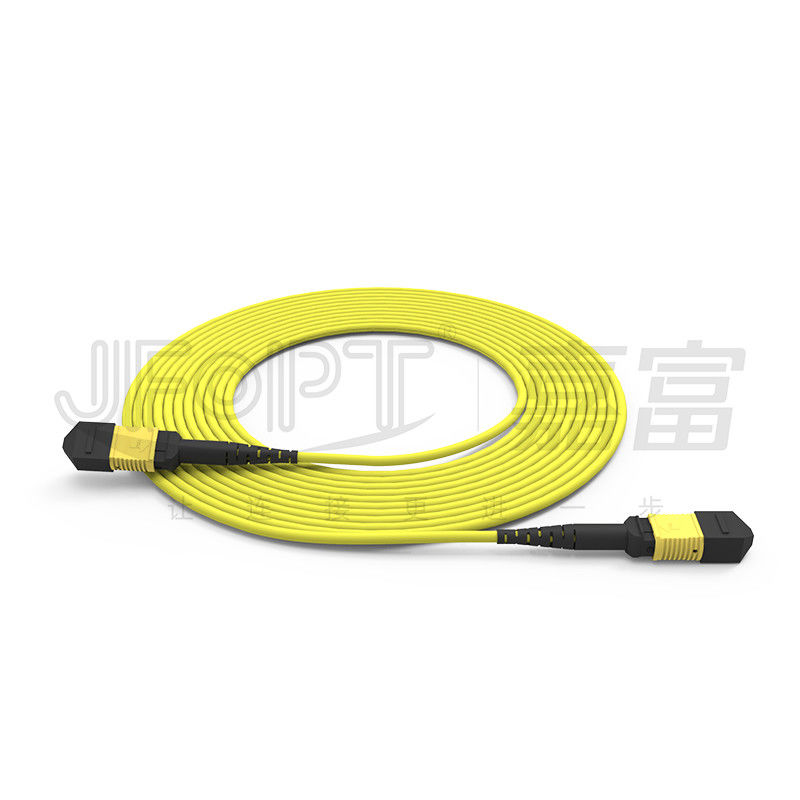

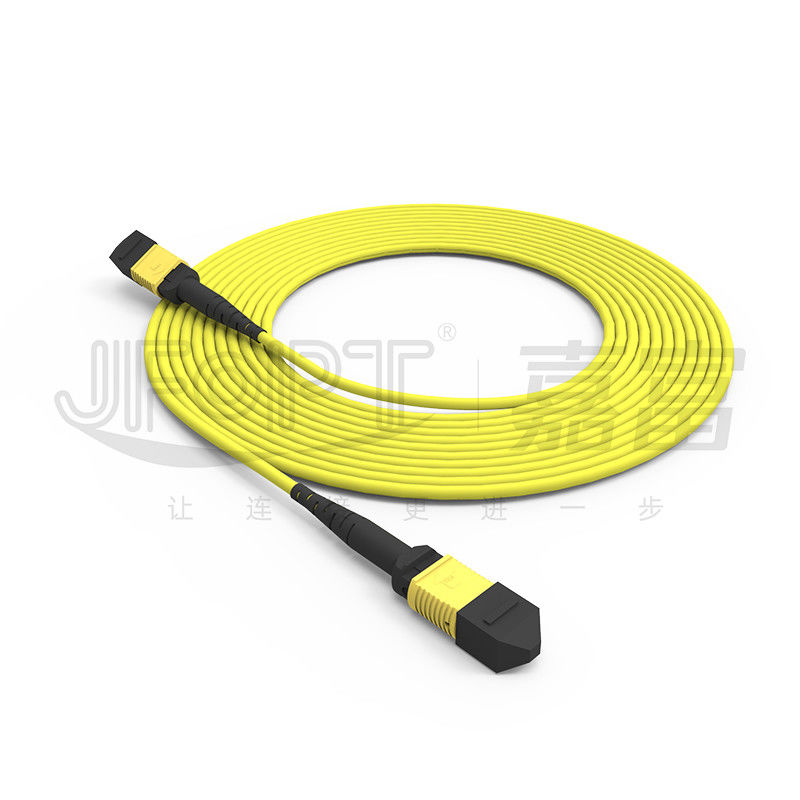

12 cœurs MPO (f) câble de patch à faible perte
Contactez-nous
Les câbles MPO à faible perte sont essentiels pour établir des connexions permanentes avec les modules MPO.Avec l'utilisation de câbles optiques de petit diamètre et de connecteurs MPO à 12 cœurs, des câbles optiques pré-terminés MPO peuvent être créés pour la fonctionnalité plug-and-play.étant donné qu'ils peuvent être connectés de manière transparente à des modules plug-and-play ou à des panneaux d'adaptateur MPO.
1. broyer la surface de fin de classe A.
La surface de finition de la ferrule est en état de meulage plat. La technologie de fabrication avancée assure une transmission plus stable.
2LSZH à faible teneur en fumée.
l'enveloppe de câble optique sans halogène, ignifuge et respectueuse de l'environnement élimine les interférences du signal externe et assure une transmission transparente, stable, agile et naturelle;
3Le design carré et humanisé.
Bouche carrée et bouche opposée, grande polyvalence, adaptée à la plupart des appareils dotés d'interfaces à fibre optique sur le marché aujourd'hui
4Une conception compacte.

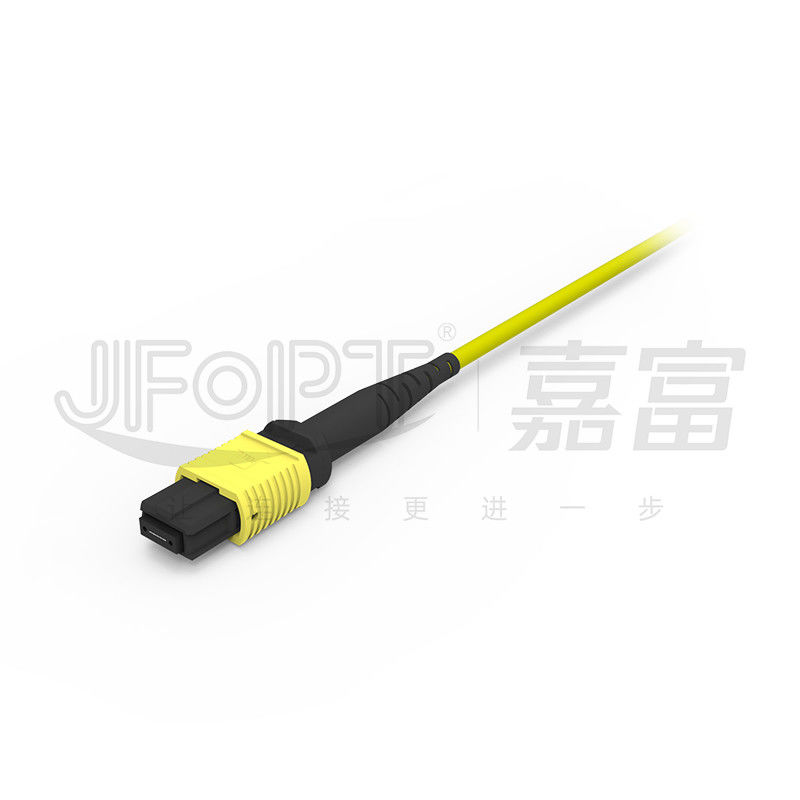

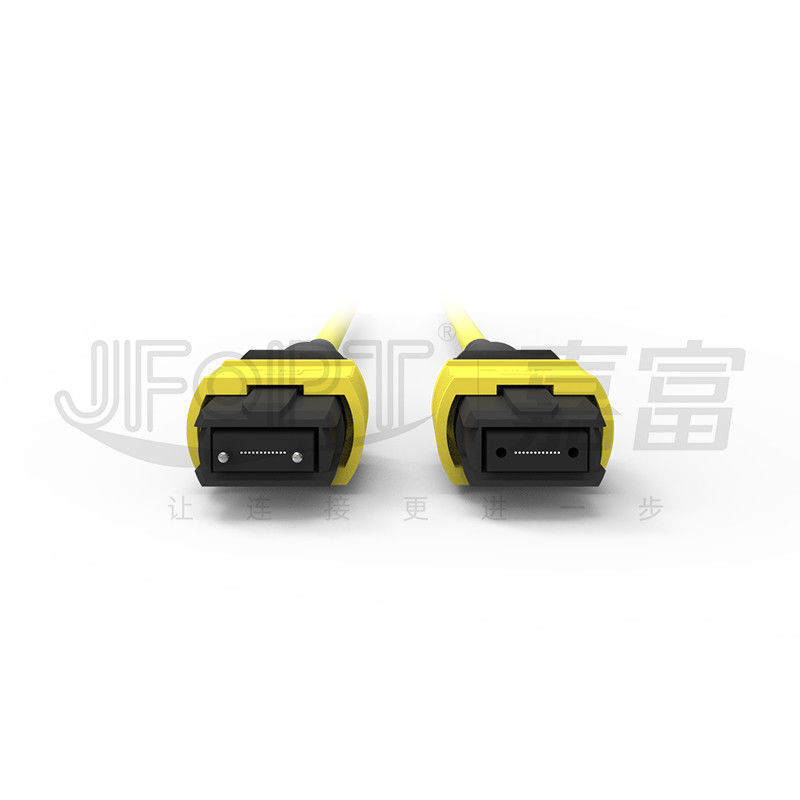

La conception du connecteur est compacte. Un connecteur MPO/MTP peut accueillir 12 cœurs. Il est facile à brancher et à débrancher pour une installation et un retrait faciles.
5Protection contre la poussière.
Le connecteur est équipé d'un capuchon anti-poussière pour protéger la face de l'extrémité du connecteur des dommages, ce qui permet au fil d'avoir une durée de vie plus longue et moins d'atténuation.
|
Nom du produit |
12 cœurs MPO (f) câble de patch à faible perte |
|---|---|
|
Adaptateur correspondant |
Adaptateur MPO |
|
Couleur du câble |
Bleu/orange/vert/brun/gris/blanc/rouge/noir/jaune/violet/rose/aquatique |
|
Matériau de la veste |
LSZH/PVC/OFNP |
|
Les pertes |
Faible perte |
|
Diamètre |
2.0/3.0±0.2 mm |
|
Marque de fibres |
Corning et YOFC |
|
Membre de la force |
Fils à base d'aramide |
|
Nom de marque |
JFOPT |
|
Vitesse |
10 Gigabits |
|
Perte de rendement |
Pour les produits de la catégorie II, les valeurs sont les suivantes: |
|
Fibre optique |
Les données sont fournies par les autorités compétentes. |
|
Type de ferrule |
Perte d'insertion |
Perte de rendement |
|||||
|
Typique |
Nombre maximal |
||||||
|
Perte standard SM |
0.20 dB |
≤ 0,75 dB |
Le niveau d'éclairage doit être supérieur ou égal à 60 dB. |
||||
|
SM faible perte |
0.10 dB |
≤ 0,35 dB |
|||||
|
Perte standard par MM |
0.20 dB |
≤ 0,6 dB |
≥ 20 dB |
||||
|
MM faible perte |
0.10 dB |
≤ 0,35 dB |
|||||
| MT Options de ferrule | ||||||
| Mode fibre optique | Résultats | Nombre de fibres | ||||
| Mode unique | Perte standard | 12 (1x12) | ||||
| 24 (2x12) | ||||||
| Faible perte | 12 (1x12) | |||||
| Multimode | Perte standard | 12 (1x12) | ||||
| 16 (1x16) | ||||||
| 24 (2x12) | ||||||
| 32 (2x16) | ||||||
| Faible perte | 12 (1x12) | |||||
| 24 (2x12) | ||||||
| Performance mécanique | ||||||||
| Les postes | Les spécifications | |||||||
| Nombre de fibres | 2 | 4 | 6 | 8 | 12 | 24 | ||
| Résistance à la traction (à long terme) / N | 80 | |||||||
| Résistance à la traction (à court terme) / N | 150 | |||||||
| Résistance à l'écrasement (à long terme) / N/10cm | 150 | 100 | ||||||
| Résistance à l'écrasement (à long terme) / N/10cm | 500 | |||||||
| Radius de courbure (dynamique) / mm | 20D | |||||||
| Radius de courbure (statique) / mm | 10D | |||||||
| Température de fonctionnement/°C | -20 ¢ + 60 | |||||||
| Température de stockage/°C | -20 ¢ + 60 | |||||||
|
Paramètre de la fibre |
||||||||
|
SM: Je ne sais pas. |
||||||||
|
Les postes |
Unité |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Diamètre du champ de mode |
1310 nm |
μm |
9.1 ± 0.4 |
80,8 ± 0.4 |
80,8 ± 0.4 |
|||
|
1550 nm |
μm |
100,4 ± 0.5 |
90,8 ± 0.5 |
90,8 ± 0.5 |
||||
|
Diamètre du revêtement |
μm |
125 ± 1 |
125 ± 0.7 |
125 ± 0.7 |
||||
|
Non-circulaire du revêtement |
% |
≤ 1 |
≤ 07 |
≤ 07 |
||||
|
Erreur de concentricité du revêtement du noyau |
μm |
≤ 06 |
≤ 05 |
≤ 05 |
||||
|
Diamètre du revêtement |
μm |
245 ± 7 |
245 ± 5 |
245 ± 5 |
||||
|
Couche non circulaire |
% |
≤ 60 |
≤ 60 |
≤ 60 |
||||
|
Erreur de concentricité de revêtement-couchage |
μm |
≤ 120 |
≤ 120 |
≤ 120 |
||||
|
Longueur d'onde de coupure du câble |
Nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Coefficient d'atténuation du câble |
1310 nm |
dB/km |
≤ 04 |
≤ 04 |
≤ 04 |
|||
|
1550 nm |
dB/km |
≤ 03 |
≤ 03 |
≤ 03 |
||||
|
Je suis désolée. |
||||||||
|
Les postes |
unité |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Diamètre du noyau |
μm |
62.5 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
50 ± 2.5 |
||
|
Diamètre du revêtement |
μm |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
125 ± 1.0 |
||
|
Non circulaire du noyau |
% |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
||
|
Non-circulaire du revêtement |
% |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
||
|
Erreur de concentricité du revêtement du noyau |
μm |
≤ 15 |
≤ 15 |
≤ 10 |
≤ 10 |
≤ 10 |
||
|
Diamètre du revêtement |
μm |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
245 ± 7 |
||
|
Couche non circulaire |
% |
≤ 60 |
≤ 60 |
≤ 60 |
≤ 60 |
≤ 60 |
||
|
Erreur de concentricité de revêtement-couchage |
μm |
≤ 120 |
≤ 120 |
≤ 120 |
≤ 120 |
≤ 120 |
||
|
Largeur de bande OFL |
850 nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥ 1500 |
≥3500 |
|
|
1300 nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
Coefficient d'atténuation du câble |
850 nm |
dB/km |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
|
|
1300 nm |
dB/km |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
||
Une autre technologie essentielle dans les centres de données à haute densité est les émetteurs-récepteurs optiques "QSFP" et "CFP".permettant la transmission de données par câbles à fibre optiqueIls sont utilisés pour connecter des équipements de réseau, tels que des commutateurs et des routeurs, au réseau en fibre optique d'un centre de données.L'utilisation d'émetteurs-récepteurs optiques QSFP et CFP contribue à augmenter la capacité de transfert de données et l'efficacité des centres de données à haute densité.
Service personnalisé pour le câble troncal MPO JFOPT
Chez JFOPT, nous comprenons l'importance des solutions personnalisées pour vos besoins de centre de données.conçus pour répondre à vos besoins spécifiques.
Notre câble MPO Trunk est un câble à haute performance en fibre optique idéal pour les centres de données, fournissant une connexion rapide et fiable.il permet une installation facile et flexible.
En ce qui concerne la personnalisation, nous offrons une variété d'options parmi lesquelles choisir.et la marque de fibre (Corning ou YOFC)Cela vous permet d'adapter le câble à vos besoins et applications spécifiques.
En outre, notre câble MPO est disponible en différents matériaux, y compris LSZH, PVC et OFNP, ce qui vous donne la flexibilité de choisir l'option la plus adaptée à votre environnement.
Nous offrons également une large gamme de couleurs de câbles, tels que bleu, orange, vert, brun, gris, blanc, rouge, noir, jaune, violet, rose et aqua,permettant une identification et une organisation faciles de vos connexions réseau.
Avec une perte de retour de MM≥20dB et SM≥60dB, notre câble MPO Trunk assure des performances et une fiabilité élevées.Il fournit une transmission rapide des données pour des opérations efficaces du centre de données.
Chez JFOPT, nous nous efforçons de fournir les meilleurs produits et services de qualité à nos clients.
Emballage et expédition des câbles MPO
Nos câbles MPO sont soigneusement emballés pour assurer une livraison sûre à nos clients.La boîte est alors scellée avec du ruban adhésif pour éviter tout dommage pendant l'expédition.
Pour les commandes plus importantes, les câbles sont emballés dans une caisse en bois pour une protection supplémentaire.
Nous offrons à nos clients une variété d'options d'expédition parmi lesquelles choisir, y compris la livraison express pour les commandes urgentes.Notre service d'expédition travaille en étroite collaboration avec des transporteurs fiables pour assurer la livraison rapide et efficace de nos produits..
Pour les commandes internationales, nous prenons des précautions supplémentaires en utilisant des matériaux d'emballage renforcés et en remplissant tous les formulaires douaniers nécessaires pour assurer un processus d'expédition en douceur.
Chez MPO Trunk Cable, nous nous efforçons de fournir à nos clients les meilleurs services d'emballage et d'expédition pour assurer l'arrivée sûre de nos produits.
