Lieu d'origine:
Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
10G SC/LC/FC/ST MM 2-24C OM3/4 Aque LSZH Branch2.0/3.0mm
Contactez-nous

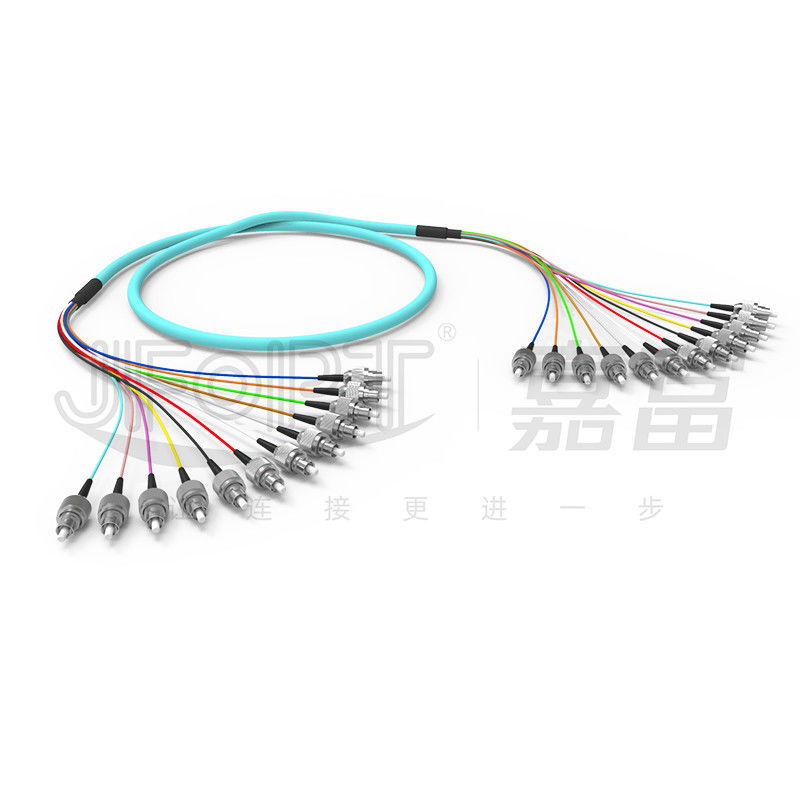

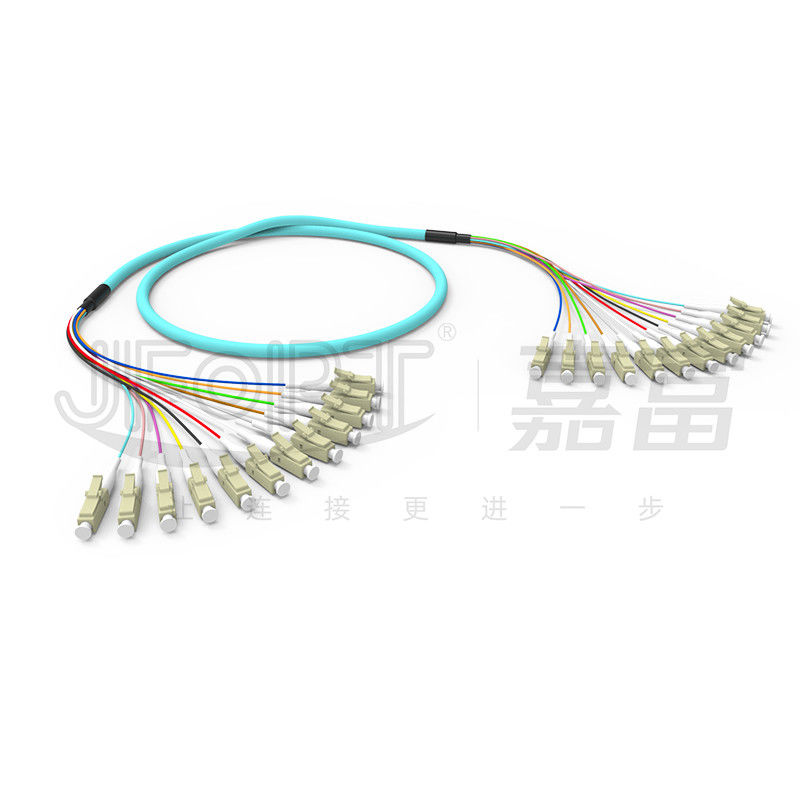

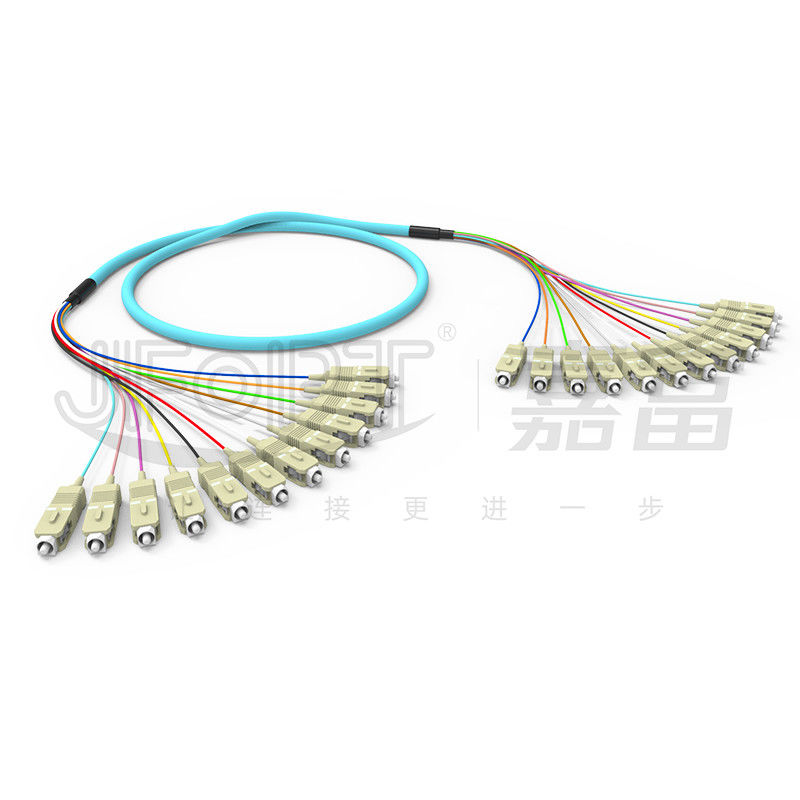

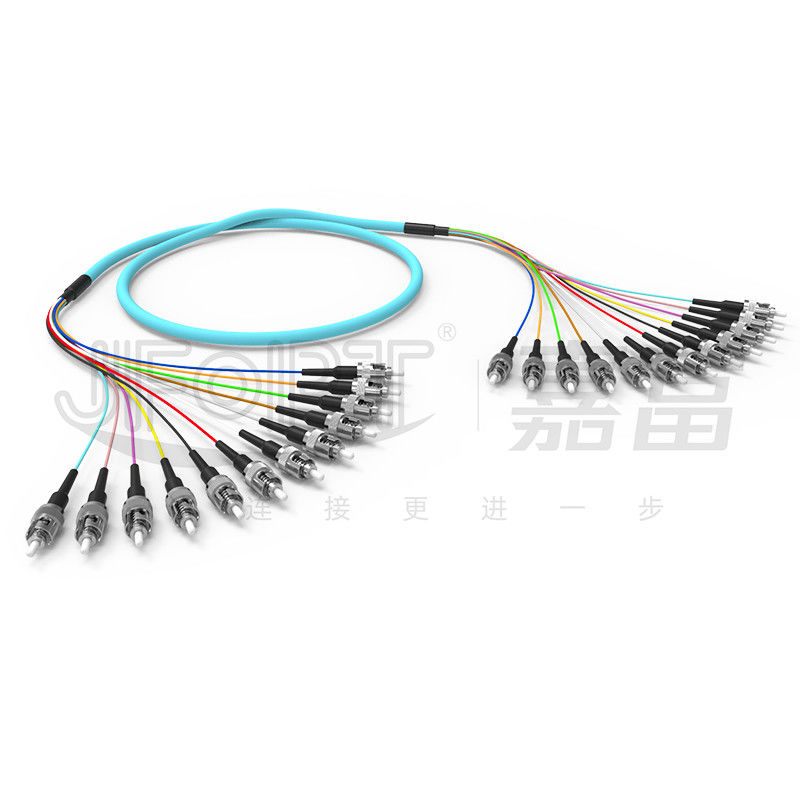

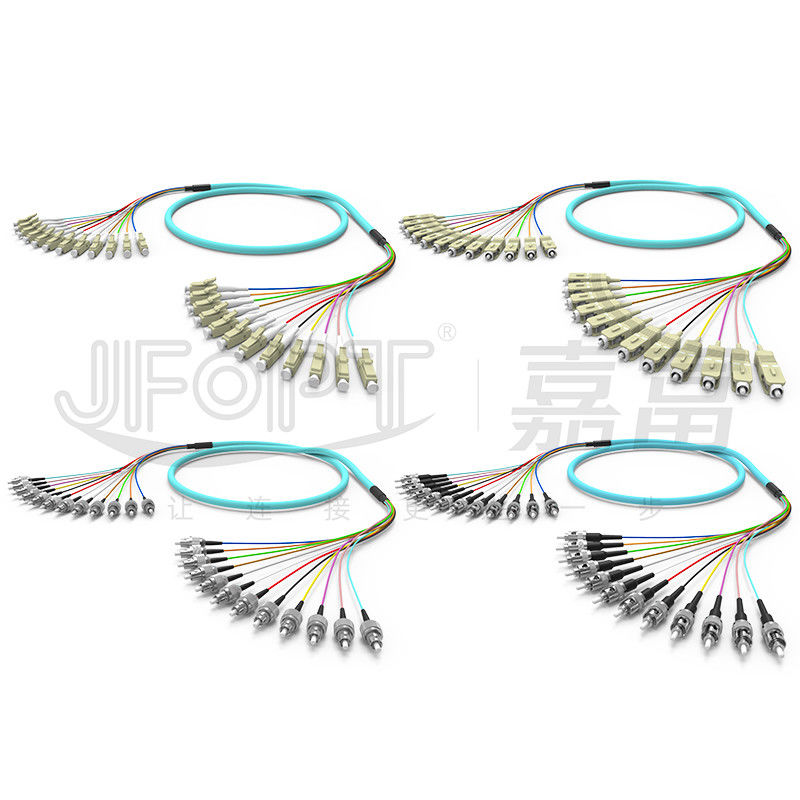

10 Gigabit Multimode Ruban Branch Patch Cord SC/LC/FC/ST 2-24 Noyaux OM3/OM4 Aqua LSZH Branch 2.0/3.0mm
Les câbles de patch de JFOPT utilisent plusieurs fibres optiques de 0,9 mm comme structure de base, recouvertes d'une couche d'aramide comme unité de renforcement de la résistance.La couche la plus externe est recouverte d'une enveloppe en matériau LSZH (Low Smoke Zero Halogen)Cette structure protège efficacement les fibres optiques internes, empêchant la rupture et la flexion des fibres.Il offre une solution rentable, pratique à utiliser, et convient à la plupart des projets de câblage.
* Caractéristiques
|
①Le câble est facile à peler, ce qui facilite l'épissage pratique |
②La coque extérieure en matériau LSZH offre une excellente résistance à la chaleur et à la flamme, améliorant ainsi la |
||||
|
|
|
||||
|
③Incorpore une fibre optique multimode de 10 Gigabit pour une transmission plus rapide et plus stable |
④L'intérieur du cordon est recouvert d'un fil d'aramide de haute résistance, offrant une forte résistance à la traction |
||||
|
|
|
||||
*Applications
1.Réseaux d'accès à la fibre
2Transmission de données par fibre
3Systèmes de communication par fibre, réseaux de télévision par câble, réseaux de télécommunications
4Les réseaux locaux (LAN), les réseaux étendus (WAN), les FTTx.
* Paramètres du connecteur SC/LC/FC/ST
|
Type de connecteur |
Perte d'insertion |
Perte de rendement |
|
|
Le nombre de points de contrôle est le nombre de points de contrôle de l'établissement. |
SM |
≤ 0,3 dB |
APC ≥ 60 dB |
|
MM |
≤ 0,3 dB |
UPC ≥ 25 dB |
|
* Paramètres de géométrie 3D SC/LC/FC/ST (facultatif)
|
Les postes |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Radius de courbure (mm) |
10 à 25 |
7 à 25 |
5 à 12 |
|||
|
Décalage du sommet (μm) |
≤ 50 |
≤ 30 |
||||
|
Fibre déprimée (nm) |
± 100 |
|||||
|
Déviation de l'angle (°) |
0 |
8 à 0.3 |
||||
|
Déviation de l'angle de liaison (°) |
0 |
± 0.5 |
||||
|
Diamètre de la fibre (μm) |
123-135 |
|||||
* Options de couleur du connecteur
|
Connecteur LC |
||||
|
Mode unique |
Le bleu |
Verte |
||
|
|
|
|||
|
Multimode |
Le beige |
Les eaux |
||
|
|
|
|||
|
Heather Violet |
Vert citronné |
|||
|
|
|
|||
* Paramètres du câble optique
|
Nom de l'article |
Paramètre |
|||
|
Type de fibre |
Le nombre de points de contrôle doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
|||
|
Nombre de fibres |
12 |
|||
|
Élément de renforcement |
Fils de fibres textiles ou textiles |
|||
|
Matériau de l'enveloppe extérieure |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de la gaine |
6.8 mm |
|||
|
Couleur de l'enveloppe extérieure |
Verte ou personnalisée |
|||
|
Résistance à la traction maximale (à long terme) |
300N |
|||
|
Résistance à la traction maximale (à court terme) |
600N |
|||
|
Résistance maximale à l'écrasement (à long terme) |
200 N/cm |
|||
|
Résistance maximale à l'écrasement (à court terme) |
1000 N/cm |
|||
|
Radius de flexion minimum (dynamique) |
20D |
|||
|
Radius de flexion minimum (statique) |
10D |
|||
|
Température de fonctionnement |
-20 à 60 °C |
|||
|
Température de stockage |
-20 à 60 °C |
|||
|
Rétraction de la flamme |
Le numéro de référence de l'OFN/OFNR/OFNP est facultatif |
|||
* Options de connecteur
|
Sélection de produits duplex |
|||
|
Diamètre du câble |
Type de démarrage |
En photo |
Des dessins |
|
2.0 mm |
La norme |
|
|
|
3.0 mm |
La norme |
|
|
|
Sélection d'un seul produit |
|||
|
Diamètre du câble |
Type de démarrage |
En photo |
Des dessins |
|
0.9 mm |
La norme |
|
|
|
2.0 mm |
La norme |
|
|
|
3.0 mm |
La norme |
|
|
* Options de succursale
|
|
|
|
Structure principale de décapage des câbles |
|
|
|
|
|
Fanout de même longueur |
Fanout de longueur inégale |
|
|
|
|
Sous-unité propre |
|
|
|
|
|
Chaque branche 2,0/3,0 mm |
|
|
|
|
|
Chaque branche 3,0 mm avec tube blindé en spirale |
|
|
|
|
|
Chaque branche est recouverte d'un tube en spirale. |
|
* Emballage du produit
|
|
|
|
Emballages de sacs auto-fermant épaissis |
Emballages en carton épaissis |
* La force de l'usine
|
Spécialisation: JFOPT a accumulé des années d'expérience dans la production de jumpeurs de compte de gros noyaux, assurant des pertes extrêmement faibles et une longue durée de vie dans des environnements complexes. |
|
||||
|
Capacité de fabrication: Avec 5 lignes et équipements de production, JFOPT est équipé de machines de coupe de câbles multi-noyaux de grand diamètre professionnels pour enrouler rapidement, efficacement et soigneusement divers câbles de grand noyau,assurer une livraison rapide. |
|
||||
|
Contrôle de la qualité: Le JFOPT met en œuvre un contrôle de qualité strict.test de perte d'insertion/inspection de la face finale pour assurer la qualité du produit. |
|
||||
|
Normes de personnalisation: JFOPT peut personnaliser la couleur du câble, le diamètre extérieur, le type et la quantité de fibres, et la structure de la veste selon les exigences du client.nous assurons les paramètres techniques du produit et maintenons la cohérence entre les différentes commandes de lots. |
|
||||
|
L'innovation technologique JFOPT met l'accent sur l'innovation technologique et dispose d'une équipe professionnelle de R&D qui développe constamment des jumpers en fibre optique plus avancés et plus performants. |
|
||||
|
Service et support technique: JFOPT fournit des services complets avant et après-vente, y compris des conseils techniques, des recommandations de produits et une maintenance après-vente.pour répondre aux besoins des clients et assurer leur satisfaction. |
|
||||
* Questions et réponses fréquentesJe suis désolée.
1Quels sont les points à prendre en considération lors de la personnalisation des jumpers standard en fibre optique?
Les exigences de personnalisation pour les jumpers à fibre optique comprennent la longueur totale du jumper, la longueur des branches, le diamètre des câbles de branche, le matériau du câble, le type de fibre et le nombre de cœurs, la couleur,et étiquetage.
2Comment assurer la stabilité de nos jumpers à fibre optique standard?
JFOPT assure la stabilité de nos jumpers en fibre optique grâce à une conception méticuleuse de processus.assurer une performance stable et fiable.
3Quel est notre délai de livraison?
Pour les produits standard, notre délai de livraison est contrôlé dans les 5 jours ouvrables, assurant une expédition rapide et satisfaisant vos besoins urgents.
