Lieu d'origine:
Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
L'indicateur d'émission de CO2 doit être étalonné sur une base de la quantité de CO2 produite.
Contactez-nous

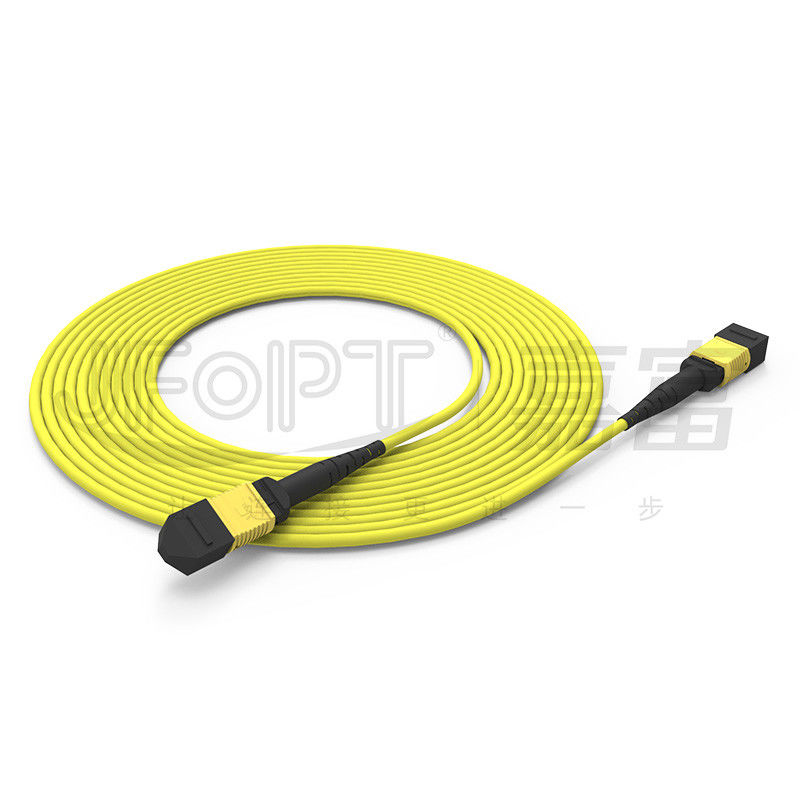

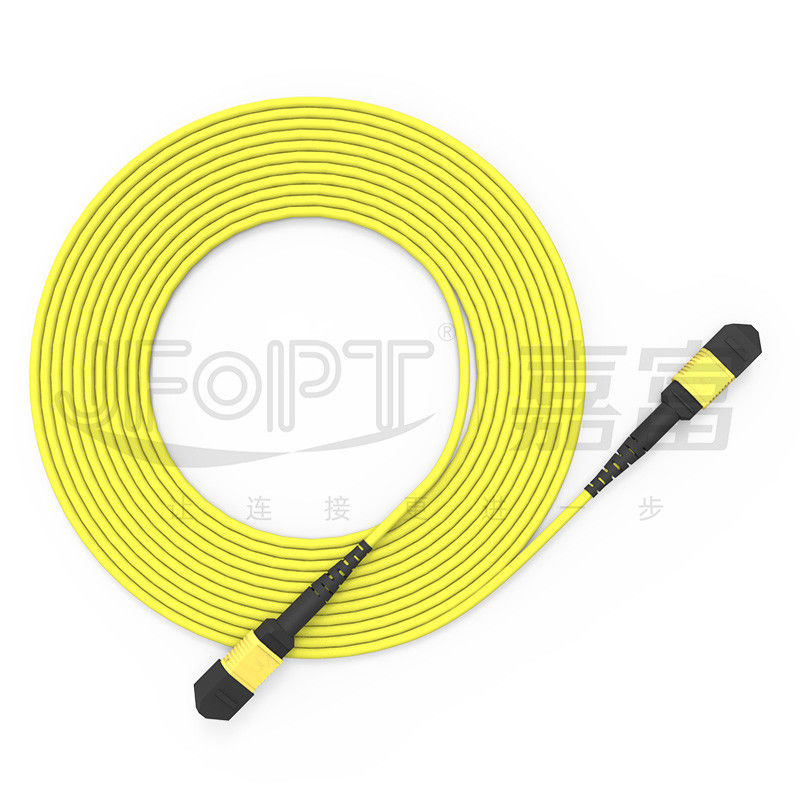

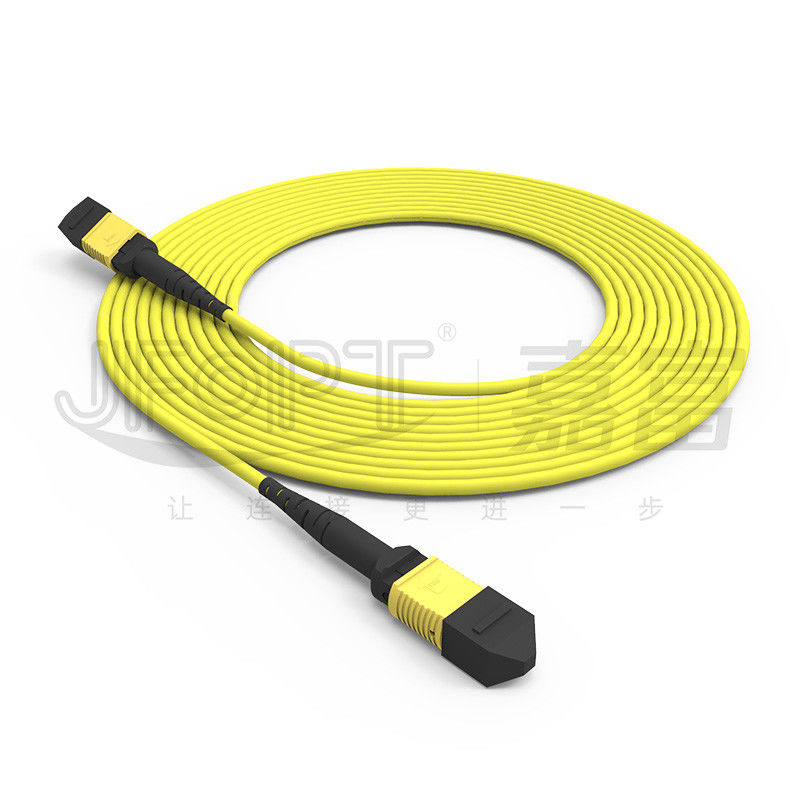

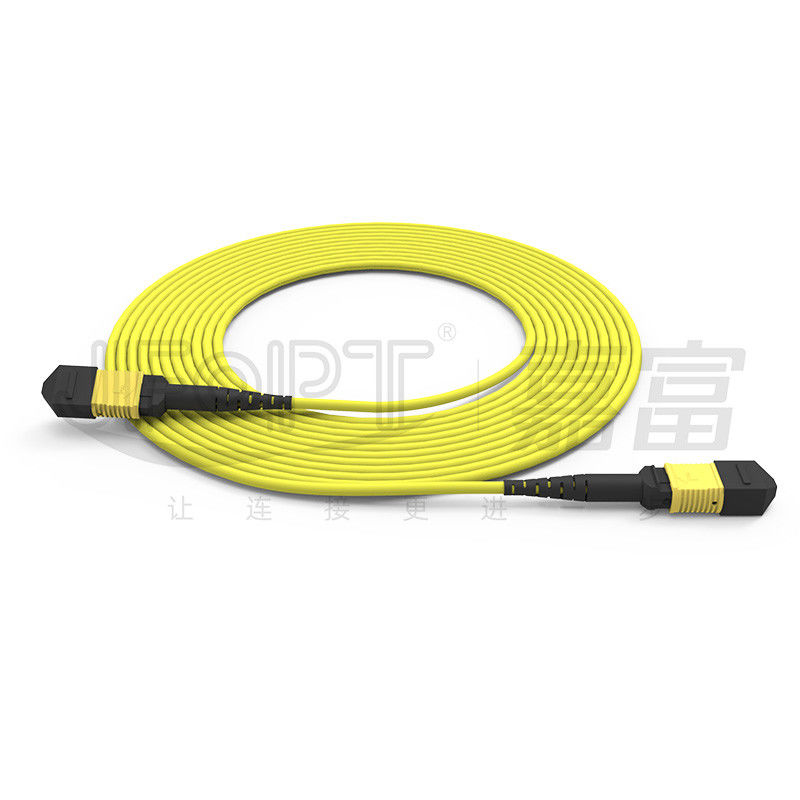

MPO-MPO 12 cœurs en mode unique G657A1/G657A2 3.0 LSZH A/B Polarité inversée
Dans les systèmes de câblage complexes au sein du centre de données, il y a souvent un problème de polarité incorrecte du sauteur MPO, ce qui peut entraîner des connexions défaillantes,provoquant des retards dans la construction sur place et dépassant les estimations budgétairesJFOPT a introduit un sauteur MPO à 12 cœurs avec inversion de polarité pour relever complètement ce défi.Ce sauteur MPO avec inversion de polarité permet une commutation transparente entre les polarités A et B, offrant une plus grande souplesse dans le câblage en fibre optique et réduisant la complexité du câblage.et vous pouvez facilement basculer entre les polarités A et B en poussant le boîtier vers l' arrière, en utilisant les touches K mobiles pour l'extraction ou la dissimulation, ce qui rend l'inversion de polarité un processus simple et sans tracas.vous pouvez éliminer les frustrations causées par les polarités incorrectes et résoudre sans effort ces problèmes.
* Caractéristiques
|
①Inversion de polarité A/B |
②Aucun outil n'est nécessaire pour inverser la tendance |
||||
|
|
|
||||
|
③Il n'est pas nécessaire de retirer le boîtier lors de l'inversion |
④Les câbles flexibles réduisent la complexité de la construction sur site |
||||
|
|
|
||||
|
⑤Options de mode unique: G657A1/G657A2; Options de mode multiples: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Applications
1Le câblage de la salle du centre de données.
2.40G/100G systèmes de communication optique, modules optiques QSFP.
3Systèmes de communication par fibre optique, réseaux de télévision par câble, réseaux de télécommunications.
4Les réseaux locaux (LAN), les réseaux étendus (WAN), les FTTx.
* Paramètres du connecteur MPO
|
Type de connecteur |
Perte d'insertion |
Perte de rendement |
|||
|
Typique |
Nombre maximal |
||||
|
Connecteur MPO |
Norme SM |
0.2 dB |
00,75 dB |
APC ≥ 60 dB |
|
|
SM Faible perte |
0.1 dB |
0.35 dB |
|||
|
Norme MM |
0.2 dB |
00,6 dB |
PC≥25 dB |
||
|
MM Basse perte |
0.1 dB |
0.35 dB |
|||
|
Homme/femme |
Homme: avec pin, Femme: sans pin |
||||
* Paramètres géométriques 3D
|
Les postes |
Je suis désolé. |
- Je vous en prie. |
||
|
Radius de courbure (mm) |
X |
2000 |
- Une dizaine de mille. |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0.15 |
- Je ne sais pas.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- Je ne sais pas.2 |
||
|
Radius de courbure du noyau optique (mm) |
- |
1 |
||
|
Hauteur de la fibre (nm) |
3500 |
1000 |
||
|
Différence de hauteur des fibres adjacentes (nm) |
500 |
N/A |
||
|
Couplanière négative maximale (nm) |
300 |
N/A |
||
* Paramètres du câble optique
|
Nom de l'article |
Paramètre |
|||
|
Type de fibre |
Le nombre de points de contrôle doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
|||
|
Nombre de fibres |
Facultatif le 8/12/16/24 |
|||
|
Membre de la force |
Fils de fibres textiles ou textiles |
|||
|
Matériau de la veste extérieure |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre de la veste extérieure |
3.0 mm |
|||
|
Couleur de la veste extérieure |
Jaune / orange / vert / violet Heather / personnalisation |
|||
|
Résistance à la traction (à long terme) |
80N |
|||
|
Résistance à la traction (à court terme) |
150 N |
|||
|
Résistance à l'écrasement (à long terme) |
100 N/cm |
|||
|
Résistance à l'écrasement (à court terme) |
500 N/cm |
|||
|
Radius de flexion minimum (dynamique) |
20D |
|||
|
Radius de flexion minimum (statique) |
10D |
|||
|
Température de fonctionnement |
-20 à 60 °C |
|||
|
Température de stockage |
-20 à 60 °C |
|||
|
Classification de feu |
Le numéro de référence de l'OFN/OFNR/OFNP est facultatif |
|||
|
Nom de l'article |
Paramètre |
|||
|
Type de fibre |
Le nombre de points de contrôle doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
|||
|
Nombre de fibres |
2 à 12 |
|||
|
Membre de la force |
Fils de fibres textiles ou textiles |
|||
|
Matériau de la veste extérieure |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre de la veste extérieure |
2.5x5.0 mm |
|||
|
Couleur de la veste extérieure |
Jaune / orange / vert / violet Heather / personnalisation |
|||
|
Résistance à la traction (à long terme) |
100 N |
|||
|
Résistance à la traction (à court terme) |
200 N |
|||
|
Résistance à l'écrasement (à long terme) |
200 N/cm |
|||
|
Résistance à l'écrasement (à court terme) |
500 N/cm |
|||
|
Radius de flexion minimum (dynamique) |
50 mm |
|||
|
Radius de flexion minimum (statique) |
30 mm |
|||
|
Température de fonctionnement |
-20 à 60 °C |
|||
|
Température de stockage |
-20 à 60 °C |
|||
|
Classification de feu |
Le numéro de référence de l'OFN/OFNR/OFNP est facultatif |
|||

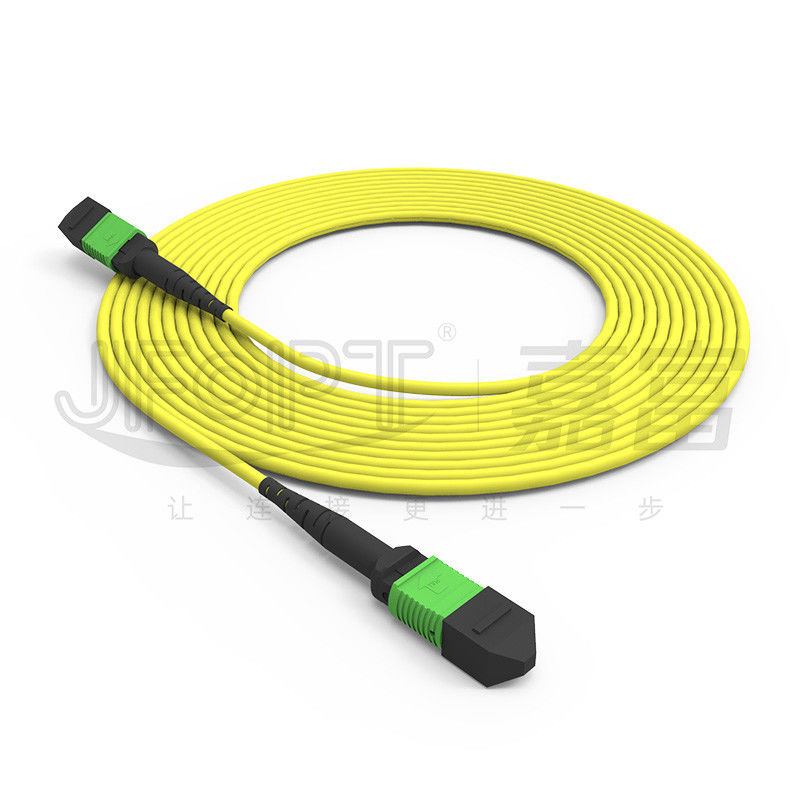

*Options de couleur du boîtier du connecteur
|
Connecteur MPO |
||||
|
SM |
Verte |
Jaune |
||
|
Numéro de couleur de référence PANTONE 2270C |
Numéro de couleur de référence PANTONE 100C |
|||
|
|
|
|||
|
MM |
Le beige |
Les eaux |
||
|
Numéro de couleur de référence PANTONE 7534C |
Numéro de couleur de référence PANTONE 2226C |
|||
|
|
|
|||
|
Pourpre |
- |
|||
|
Numéro de couleur de référence PANTONE 7641C |
||||
|
|
||||
* Options de démarrage
|
Bottes MPO |
||||
|
Le type |
Spécification |
Le câble applicable |
En photo |
Des dessins |
|
Chaussure ronde |
3.0 longueur du coffre 33 mm |
3.0/3. Je vous en prie.2 |
|
|
|
3.0 longueur du coffre 17 mm |
3.0/3. Je vous en prie.2 |
|
|
|
|
4.0 longueur du coffre 33 mm |
3.8/4.0 |
|
|
|
|
Bottes carrées |
3.0 longueur du coffre 25 mm |
3.0/3. Je vous en prie.2 |
|
|
|
4.0 longueur du coffre 17 mm |
3.8/4.0 |
|
|
|
|
Bottes à câbles |
2.5*5.0 longueur de chaussure 22 mm |
2.5 fois 5.0 |
|
|
|
Bottes en fibres de ruban nues |
Longueur de chaussure en fibre de ruban nu 19 mm |
Fibre de ruban nue |
|
|
* Opération de polarité interchangeable
* Sélection de polarité
|
12F Corde de pansement |
||||
|
|
* Emballage du produit
|
|
|
|
Sacs anti-statiques épais |
Cartons épaisés |
* La force de l'usine
|
Spécialisation: JFOPT se concentre sur la production de jumpers MPO depuis plus de 10 ans. Avec une technologie professionnelle et un ensemble complet d'équipements de marque de première classe (SUMIX/JRG/OPTOTEST), il peut produire des jumpers MPO de haute qualité,les jumpeurs MPO de haute performance. |
|
||||
|
Capacité de fabrication: JFOPT dispose de 5 lignes de production de câbles MPO, ce qui permet la production rapide et efficace d'une grande quantité de câbles MPO pour répondre aux demandes des clients. |
|
||||
|
Contrôle de la qualité: JFOPT met en œuvre des mesures strictes de contrôle de la qualité à chaque étape, de l'approvisionnement en matières premières aux processus de production, avec une inspection et un suivi de la qualité professionnels.Nous effectuons 100% des tests d'interféromètres 3D/test IL&RL/inspection de la face finale pour assurer la qualité du produit. |
|
||||
|
Définition des normes: JFOPT peut formuler et appliquer strictement les normes de production de jumpers MPO en fonction des besoins de l'utilisateur afin d'assurer la cohérence du produit et la stabilité de ses performances. |
|
||||
|
Innovation technologique: JFOPT se concentre sur l'innovation technologique et dispose d'une équipe professionnelle de R&D pour développer en permanence des sauteurs MPO avec des fonctions plus avancées et des performances plus élevées. |
|
||||
|
Service et support technique: JFOPT fournit des services complets avant et après-vente, y compris des conseils techniques, des recommandations de produits, une maintenance après-vente, etc.pour répondre aux besoins des clients et assurer leur satisfaction. |
|
||||
* Questions et réponses fréquentesJe suis désolée.
1Quels sont les points à prendre en considération lors de la personnalisation des jumpers MPO?
Longueur du saut / Matériau du câble / Type de fibre et nombre de fibres / Connecteurs mâles ou femelles / Normes de perte d'insertion / Exigences de couleur / Étiquettes et demandes de personnalisation.
2Comment assurer des paramètres stables pour nos sauteurs MPO?
Les sauteurs MPO de la JFOPT sont soumis à des tests d'interféromètres 3D à 100% et à des tests IL&RL à 100%, ce qui garantit des paramètres stables.
3Quel est notre délai de livraison?
Nous avons une capacité de production mensuelle de plus de 30 000 connecteurs MPO, assurant une livraison rapide.
4.Quels autres produits liés à l'OMP proposons-nous?
En plus des jumpers MPO, nous produisons également des boucles MPO, des atténuateurs MPO, des adaptateurs MPO mâle à femelle, des jumpers MT et d'autres produits liés à MPO.
