Lieu d'origine:
Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
Le ruban MPO-MPO 12C MM 50/125 OFNR/OFNP peut être utilisé pour les produits de base.
Contactez-nous

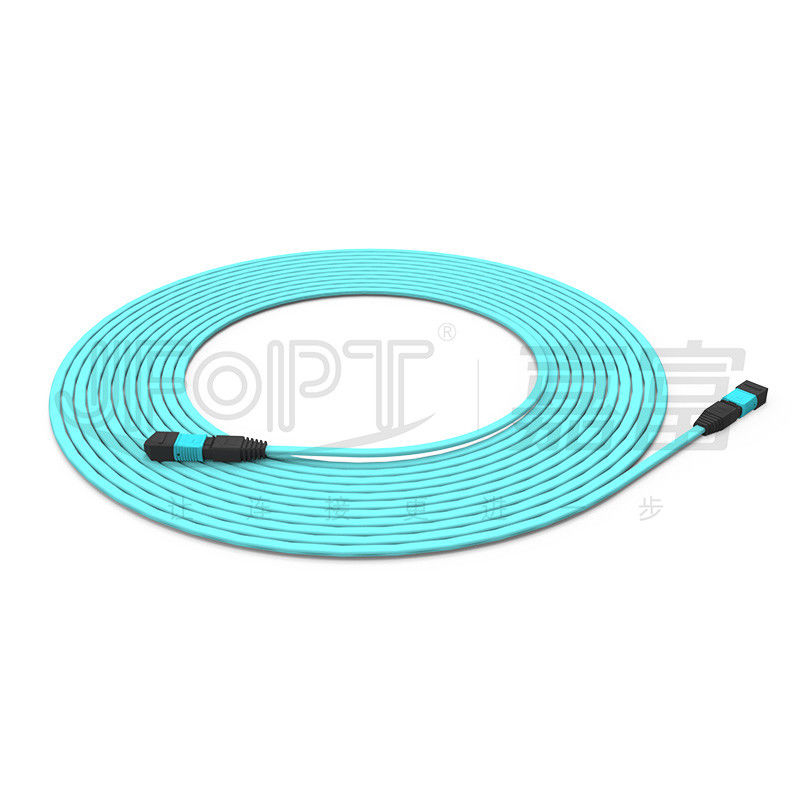

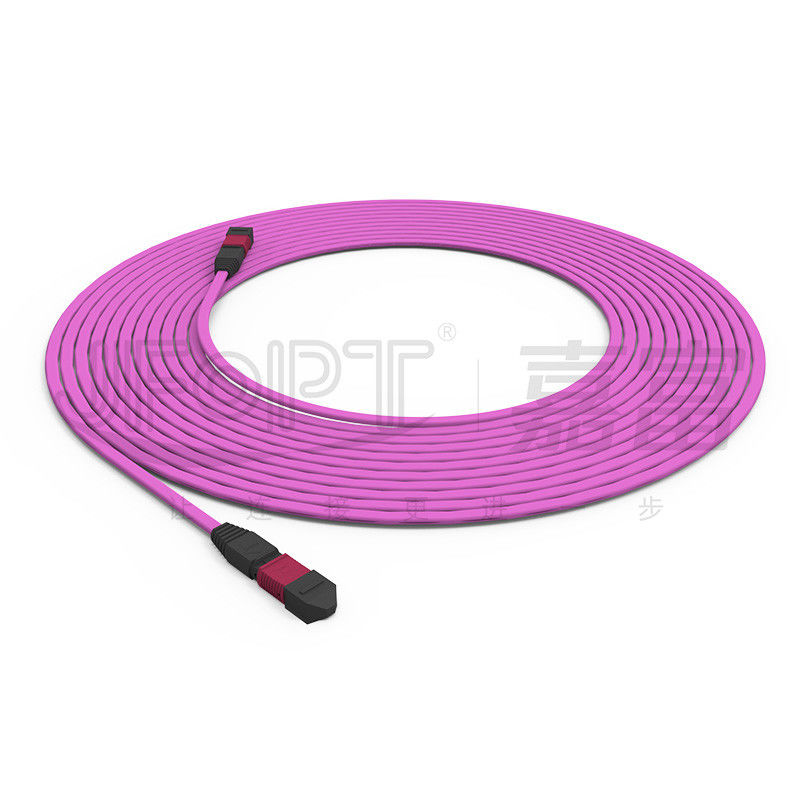

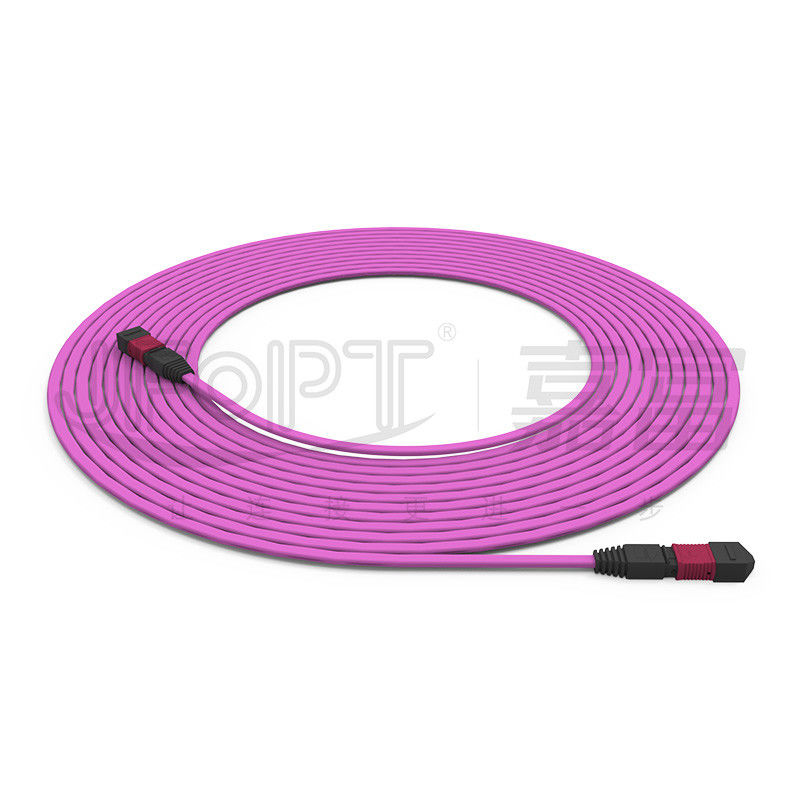

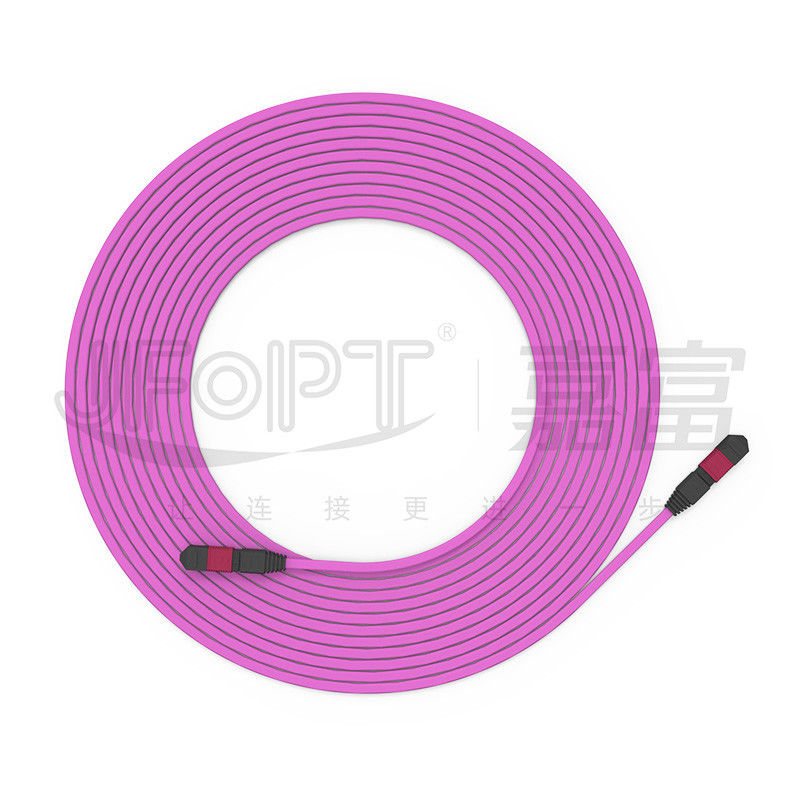

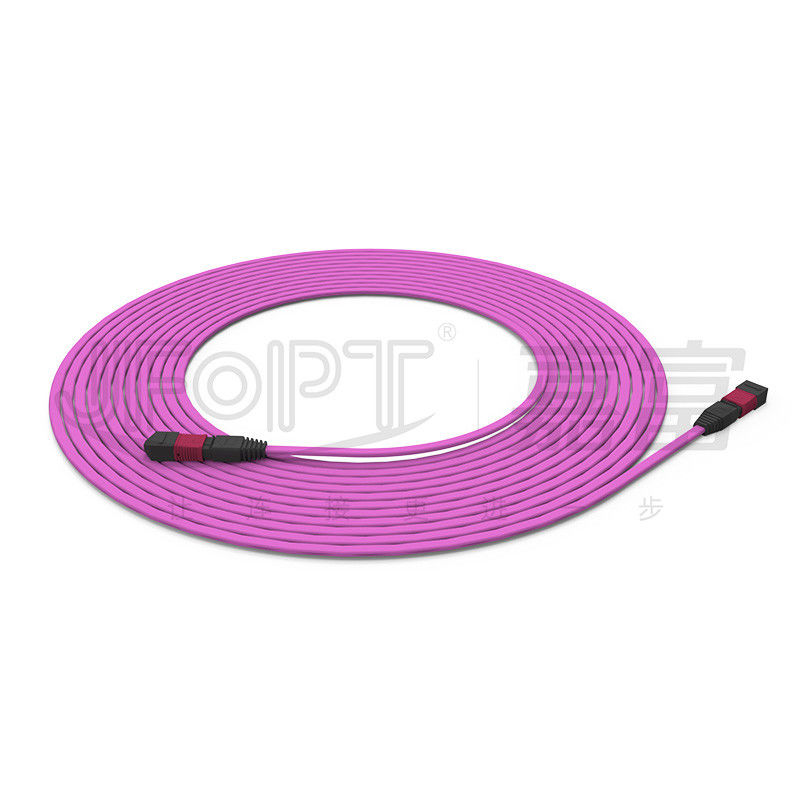

Le câble MPO-MPO multimode à 12 cœurs 50/125 OFNR/OFNP à retardateur de flamme
Grâce à ses nombreuses années d'expérience dans la production de jumpers MPO et d'équipements de production professionnels, JFOPT peut fabriquer divers types de jumpers MPO.Les jumpers MPO à 12 noyaux fabriqués ici utilisent des fibres optiques insensibles à la flexion., assurant une transmission stable dans les systèmes réseau. La personnalisation est disponible pour les jumpeurs MPO à 12 cœurs, avec des options pour les types de connecteurs tels que MPO ou MTP,fibres optiques multimode 50/125 comme OM3/OM4/OM5, des matériaux de gaine tels que le LSZH/PVC, des valeurs de résistance à la flamme telles que OFN/OFNR/OFNP et des longueurs, entre autres exigences, selon le choix du client.Tous les jumpers MPO fabriqués par JFOPT sont soumis à des tests à 100% et sont conformes aux normes CEI et aux exigences ROHS..
* Caractéristiques
|
①Les options multimodes incluent les fibres optiques OM3/OM4/OM5 |
②Utilise des fibres optiques insensibles à la flexion pour une transmission stable |
||||
|
|
|
||||
|
③Choix des connecteurs MPO ou MTP |
④Services de personnalisation disponibles pour répondre aux exigences des clients |
||||
|
|
|
||||
|
④Conforme aux normes CEI et aux exigences ROHS |
- |
||||
|
|
- |
* Applications
1Le câblage de la salle du centre de données.
2.40G/100G systèmes de communication optique, modules optiques QSFP.
3Systèmes de communication par fibre optique, réseaux de télévision par câble, réseaux de télécommunications.
4Les réseaux locaux (LAN), les réseaux étendus (WAN), les FTTx.
* Paramètres du connecteur MPO
|
Type de connecteur |
Perte d'insertion |
Perte de rendement |
|||
|
Typique |
Nombre maximal |
||||
|
Connecteur MPO |
Norme SM |
0.2 dB |
00,75 dB |
APC ≥ 60 dB |
|
|
SM Faible perte |
0.1 dB |
0.35 dB |
|||
|
Norme MM |
0.2 dB |
00,6 dB |
PC≥25 dB |
||
|
MM Basse perte |
0.1 dB |
0.35 dB |
|||
|
Homme/femme |
Homme: avec pin, Femme: sans pin |
||||
* Paramètres géométriques 3D
|
Les postes |
Je suis désolé. |
- Je vous en prie. |
||
|
Radius de courbure (mm) |
X |
2000 |
- Une dizaine de mille. |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0.15 |
- Je ne sais pas.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- Je ne sais pas.2 |
||
|
Radius de courbure du noyau optique (mm) |
- |
1 |
||
|
Hauteur de la fibre (nm) |
3500 |
1000 |
||
|
Différence de hauteur des fibres adjacentes (nm) |
500 |
N/A |
||
|
Couplanière négative maximale (nm) |
300 |
N/A |
||
* OptiqueParamètres du câble
|
Nom de l'article |
Paramètre |
|||
|
Type de fibre |
Le nombre de points de contrôle doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
|||
|
Nombre de fibres |
2 ~ 12 cœurs |
|||
|
Élément de renforcement |
Fils de fibres textiles ou textiles |
|||
|
Matériau de l'enveloppe extérieure |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de la gaine |
2.5x5.0 mm |
|||
|
Couleur de l'enveloppe extérieure |
Jaune/Orange/Verde/Plum violet/Personnalisé |
|||
|
Résistance à la traction maximale (à long terme) |
100 N |
|||
|
Résistance à la traction maximale (à court terme) |
200 N |
|||
|
Résistance maximale à l'écrasement (à long terme) |
200 N/cm |
|||
|
Résistance maximale à l'écrasement (à court terme) |
500 N/cm |
|||
|
Radius de flexion minimum (dynamique) |
50 mm |
|||
|
Radius de flexion minimum (statique) |
30 mm |
|||
|
Température de fonctionnement |
-20 à 60 °C |
|||
|
Température de stockage |
-20 à 60 °C |
|||
|
Rétraction de la flamme |
Le numéro de référence de l'OFN/OFNR/OFNP est facultatif |
|||
*Options de couleur du connecteur
|
Connecteur MPO |
||||
|
SM |
Verte |
Jaune |
||
|
Numéro de couleur de référence PANTONE 2270C |
Numéro de couleur de référence PANTONE 100C |
|||
|
|
|
|||
|
MM |
Le beige |
Les eaux |
||
|
Numéro de couleur de référence PANTONE 7534C |
Numéro de couleur de référence PANTONE 2226C |
|||
|
|
|
|||
|
Pourpre |
- |
|||
|
Numéro de couleur de référence PANTONE 7641C |
||||
|
|
||||
* Options de démarrage
|
Le type |
Spécification |
Le câble applicable |
En photo |
Des dessins |
|
Chaussure ronde |
3.0 longueur du coffre 33 mm |
3.0/3. Je vous en prie.2 |
|
|
|
3.0 longueur du coffre 17 mm |
3.0/3. Je vous en prie.2 |
|
|
|
|
4.0 longueur du coffre 33 mm |
3.8/4.0 |
|
|
|
|
Bottes carrées |
2.0 longueur du coffre 25 mm |
2.0 |
|
|
|
3.0 longueur du coffre 25 mm |
3.0/3. Je vous en prie.2 |
|
|
|
|
4.0 longueur du coffre 17 mm |
3.8/4.0 |
|
|
|
|
Bottes à câbles |
2.5*5.0 longueur de chaussure 22 mm |
2.5 fois 5.0 |
|
|
|
Bottes en fibres de ruban nues |
Longueur de chaussure en fibre de ruban nu 19 mm |
Fibre de ruban nue |
|
|
|
Tirer l' onglet |
Universale pour toutes les bottes |
Générale |
|
|
* Sélection de polarité
|
12F Corde de pansement |
||||
|
|
* Emballage du produit
|
|
|
|
Sacs anti-statiques épais |
Cartons épaisés |
* La force de l'usine
|
Une expertise: Avec plus de 10 ans d'expérience dans le domaine des sauteurs MPO, JFOPT dispose d'une expertise professionnelle et d'un ensemble complet d'équipements de première qualité (SUMIX/JRG/OPTOTEST),permettant la production de jumpers MPO de haute qualité et de haute performance. |
|
||||
|
Capacité de fabrication: La JFOPT dispose de 5 lignes de production et de l'équipement pour produire une grande quantité de jumpers MPO rapidement et efficacement afin de répondre aux demandes des clients. |
|
||||
|
Contrôle de la qualité: JFOPT met en œuvre des mesures strictes de contrôle de la qualité à chaque étape, de la matière première aux processus de production, avec une inspection et un suivi de la qualité professionnels.Nous effectuons des tests d'interféromètres 3D à 100% / tests de perte de retour / inspection de la face finale pour assurer la qualité du produit. |
|
||||
|
La normalisation: JFOPT peut personnaliser et respecter strictement les normes de production pour les sauteurs MPO selon les exigences du client, assurant la cohérence et la stabilité des performances des produits. |
|
||||
|
L'innovation technologique JFOPT met l'accent sur l'innovation technologique et dispose d'une équipe professionnelle de R&D dédiée au développement de sauteurs MPO plus avancés et plus performants. |
|
||||
|
Service et support technique: JFOPT fournit des services complets avant et après-vente, y compris des conseils techniques, des recommandations de produits et une maintenance après-vente.pour répondre aux besoins des clients et assurer leur satisfaction. |
|
||||
* Questions et réponses fréquentesJe suis désolée.
1Quels sont les points à prendre en considération lors de la personnalisation des jumpers MPO?
Longueur du saut / Matériau du câble / Type de fibre et nombre de cœurs / Connecteurs mâles ou femelles / Normes de perte d'insertion / Exigences de couleur / Étiquettes et demandes de personnalisation.
2Comment assurer des paramètres stables pour nos sauteurs MPO?
Les sauteurs MPO de JFOPT sont soumis à des tests d'interféromètres 3D à 100% et à des tests de perte d'insertion à 100%, ce qui garantit des paramètres stables.
3Quel est notre délai de livraison?
Nous avons une capacité de production mensuelle de plus de 30 000 connecteurs MPO, assurant une livraison rapide.
4.Quels autres produits liés à l'OMP proposons-nous?
En plus des jumpers MPO, nous produisons également des boucles MPO, des atténuateurs MPO, des adaptateurs MPO mâle-femelle, des jumpers MT et d'autres produits liés à MPO.
