Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
LC/A-LC/A MINI Cable 3.0mm 24core G657A1 jaunes
Contactez-nous

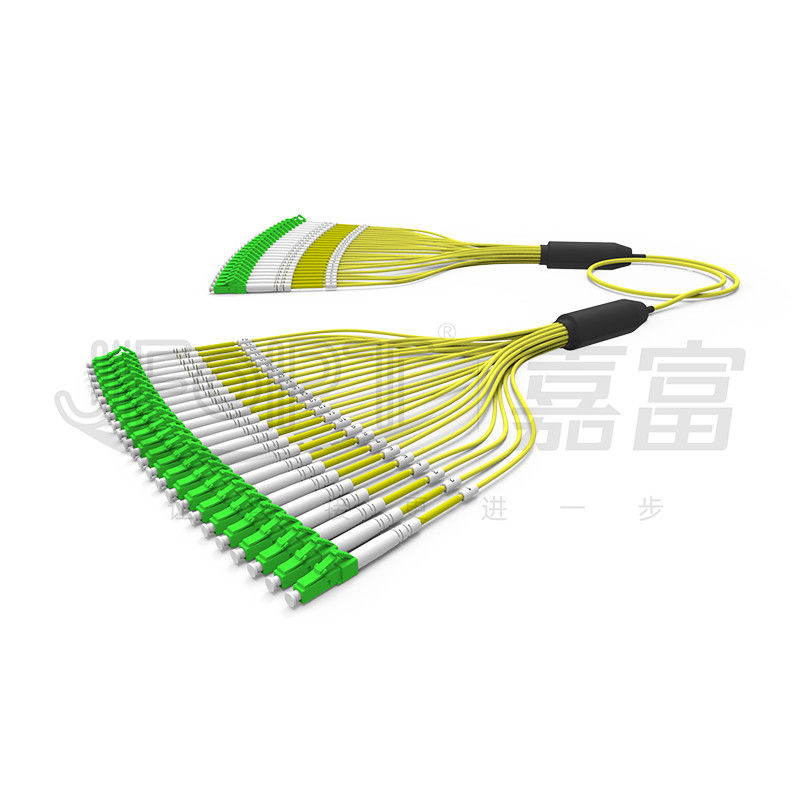

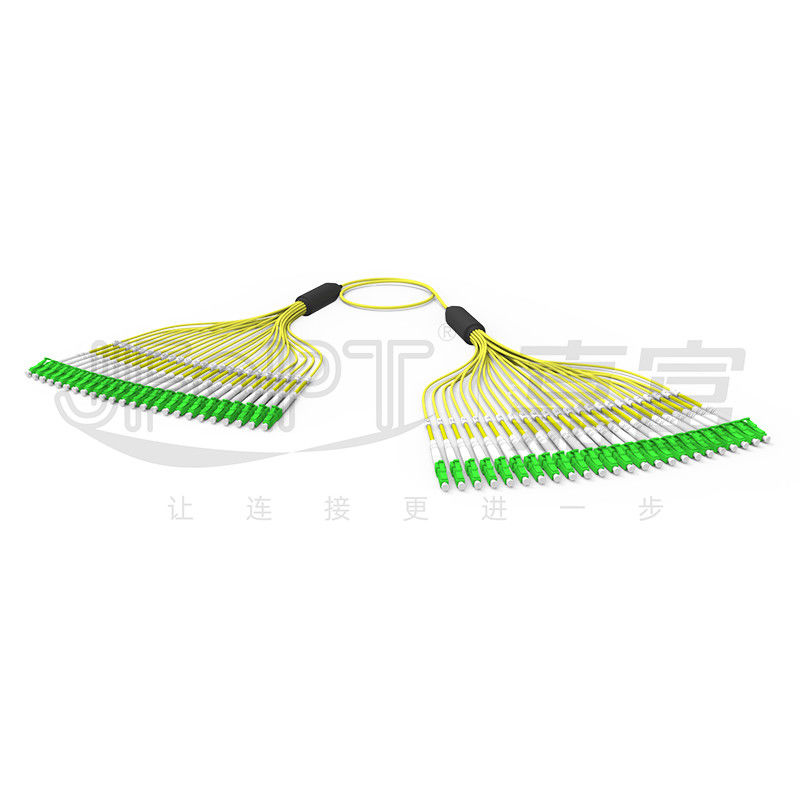

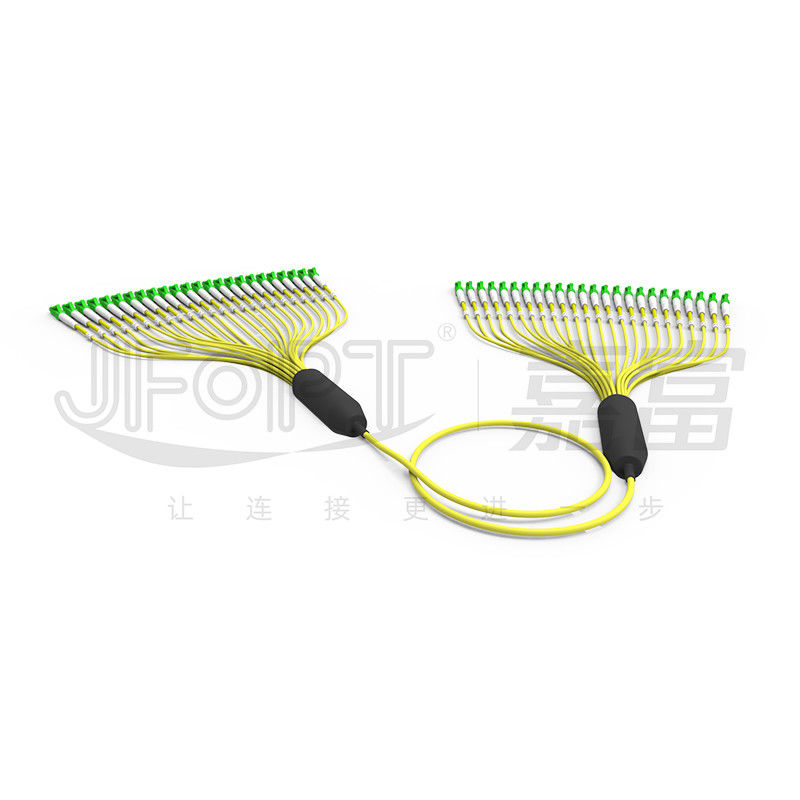

Le câble Pré-terminé 24 de canalisation de la corde de correction 3.0mm creuse G657A1 la branche externe jaune de la gaine LC/APC
Le câble principal de la corde de correction pré-terminée par 3.0mm de LC/APC-LC/APC emploie un 3.0mm mini câble simple, qui est fabriqué et pré-adapté avec des connecteurs dans l'usine de JFOPT. Typiquement, des 24 noyaux que le mini câble se compose de deux ensembles de 12 ont coloré les fibres serré-protégées, le fil d'aramid, et une gaine protectrice simple. Un ensemble de fibres est distingué de l'autre ensemble par le pointillage. Les cordes de correction unimodales de paquet produites par défaut de JFOPT à employer la fibre courbure-peu sensible G657A1 pour assurer la stabilité dans de petits déploiements de l'espace. Les branches sont fabriquées utilisant la technologie remplie de gel, de manière significative améliorant leur durée de vie et résistance à la traction. Les clients peuvent choisir différents comptes de noyau de branche, longueurs, matériaux principaux de câble, couleurs, et adaptent les extrémités aux besoins du client pré-terminées de divers modèles tels que FC/SC/ST/E2000 pour répondre aux besoins d'interconnexion entre différents dispositifs.
* caractéristiques
|
①diamètre extérieur de 3.0mm, l'espace économisant d'installation |
②Emploie la fibre G657A1 pour la stabilité améliorée de transmission |
|
|
|
|
③Connecteurs de LC disponibles avec les branches à un noyau ou de double-noyau |
④Des branches sont fabriquées utilisant la technologie remplie de gel pour plus de connexion sécurisée |
|
|
|
|
⑤Ordre personnalisable de canal de branche |
⑥Tube 2.0mm/3.0mm lâche facultatif/tube lâche blindé |
|
|
|
* applications
réseaux de l'accès 1.Fiber
transmission de données 2.Fiber
3.Fiber systèmes de communication, réseaux TV par câble, réseaux de télécommunication
4. LANs (LANs), réseaux de zone ample (WANs), FTTx
* paramètres de connecteur
|
Caractéristiques de connecteur |
Type de connecteur |
LC/SC/FC/ST |
|||
|
Type d'olive |
Unimodal : UPC/APC ; À plusieurs modes de fonctionnement : UPC |
||||
|
Matériel d'olive |
Zircone de catégorie A en céramique |
||||
|
Couleur de connecteur |
Bleu/vert/beige/Aqua/pourpre |
||||
|
Perte par insertion |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perte de retour |
Unimodal : ≥ 50dB d'UPC ; ≥ 60dB de RPA ; À plusieurs modes de fonctionnement : ≥ 25dB |
||||
|
Répétabilité |
≤0.2dB |
||||
|
Interchangeabilité |
≤0.2dB |
||||
* paramètres de la géométrie 3D (facultatifs)
|
Articles |
UPC |
RPA |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
Millimètre |
SM |
Millimètre |
SM |
SM |
|
|
Rayon de courbure (millimètres) |
10-25 |
7-25 |
5-12 |
|||
|
Compensation d'apex (μm) |
≤50 |
≤30 |
||||
|
Fibre déprimée (nanomètre) |
±100 |
|||||
|
Déviation de l'angle (°) |
0 |
8±0.3 |
||||
|
Déviation de l'angle en esclavage (°) |
0 |
±0.5 |
||||
|
Diamètre de fibre (μm) |
123-135 |
|||||
* paramètres de câble à fibres optiques
|
Projet |
Paramètre |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatifs |
|||
|
Compte de fibre |
8/12/16/24 facultatif |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
LSZH facultatif/PVC/TPU |
|||
|
Diamètre extérieur de veste |
3.0mm |
|||
|
Couleur externe de veste |
Adapté aux besoins du client |
|||
|
Résistance à la traction (long terme) |
80N |
|||
|
Résistance à la traction (à court terme) |
150N |
|||
|
Écrasez la résistance (le long terme) |
100N/cm |
|||
|
Résistance d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
Les forces pour l'OTAN facultatives/OFNR/OFNP |
|||
* options de embranchement
|
Structure principale de câble |
|
|
|
|
|
Sortance avec la longueur égale |
Sortance avec la longueur inégale |
|
|
|
|
Embranchement du fber avec le tube de toilettes de 0.9mm |
|
|
|
|
|
Embranchement du fber avec le tube de toilettes de 2.0/3.0mm |
|
|
|
|
* emballage de produit
|
|
|
|
Emballage épaissi de sac |
Emballage épaissi de boîte en carton |
* force d'usine
|
Spécialisation : JFOPT a accumulé des années d'expérience du processus de fabrication des pullovers de grand-noyau, assurant extrêmement - de basses pertes et longue durée de vie dans les environnements complexes. |
|
||||
|
Capacité de fabrication : JFOPT a 5 lignes de production et équipements, équipés des découpeuses à large diamètre professionnelles de multiconducteur de câble, de l'enroulement rapide, efficace, et ordonné de s'assurer de divers câbles de grand-noyau pour la livraison rapide. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité et adresse toutes les anomalies généralement trouvées en câbles de grand-noyau par l'optimisation de la qualité de matière première. Le processus de fabrication des connecteurs subit l'essai 100% et l'inspection. |
|
||||
|
Développement standard : JFOPT peut adapter la couleur aux besoins du client, le diamètre extérieur, le type et la quantité de fibre, et la structure à treillis de câbles de pullover selon les besoins des clients. Prélevez le cachetage et des dessins industriels sont employés pour assurer des spécifications techniques et la cohérence de produit à travers différents ordres en lots. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer les pullovers avancés et performants de fibre. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, les recommandations de produit, et l'entretien après-vente, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant les cordes aux besoins du client de correction optiques standard de fibre ?
Longueur totale diamètre de la corde de correction/de longueur de branche/de branche de câble/matériel câble de fibre/type de fibre et nombre de noyaux/couleur/conditions de étiquetage et autres de personnalisation.
2.How assurons-nous la stabilité de nos cordes de correction optiques standard de fibre ?
Les cordes de correction optiques de la fibre de JFOPT subissent une conception de processus pour s'assurer que 100% des connecteurs passent l'essai de perte par insertion et l'inspection de fin-visage, garantissant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Pour les produits standard, notre délai d'exécution de la livraison est commandé dans un délai de 5 jours ouvrables, assurant l'expédition rapide.
