Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO-LC 3.0-2.0mm
Contactez-nous

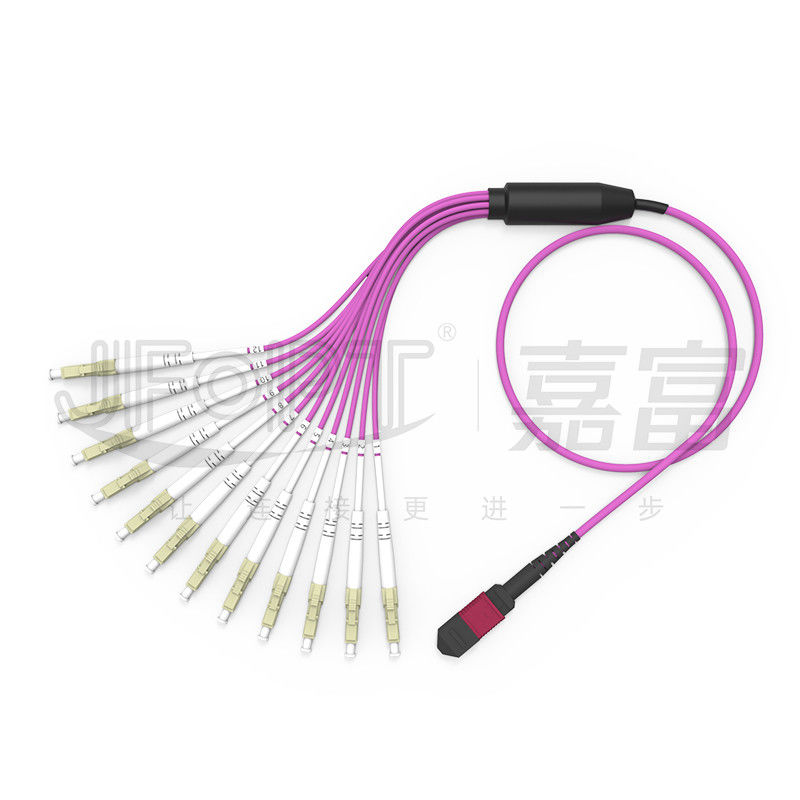

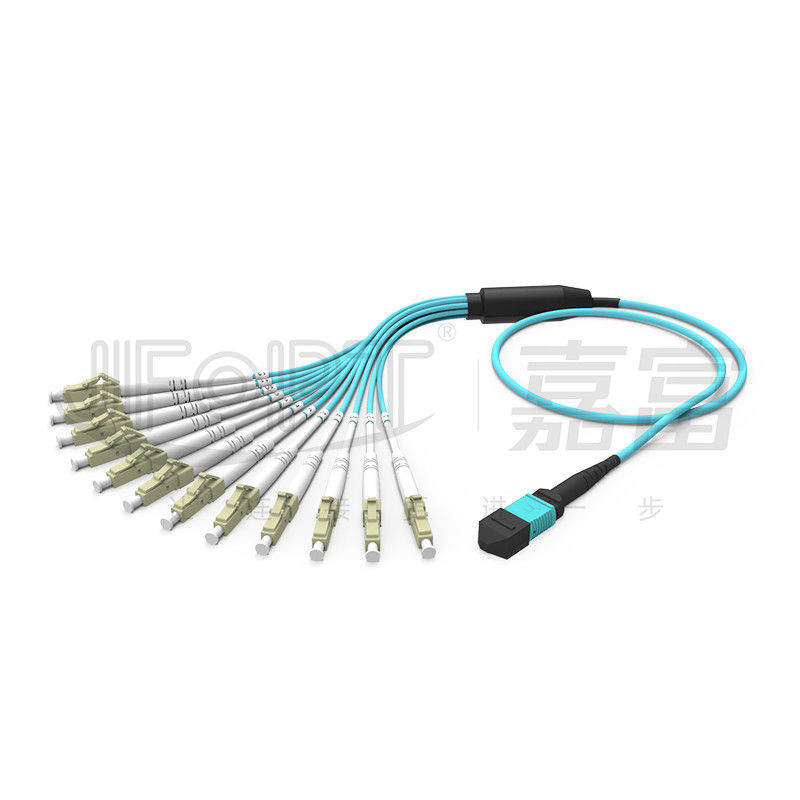

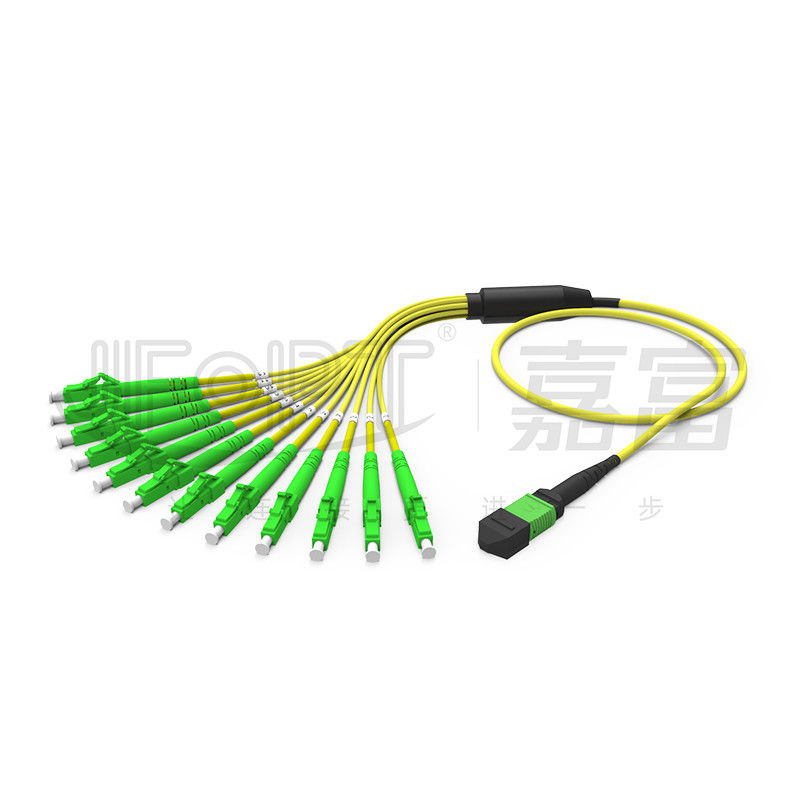

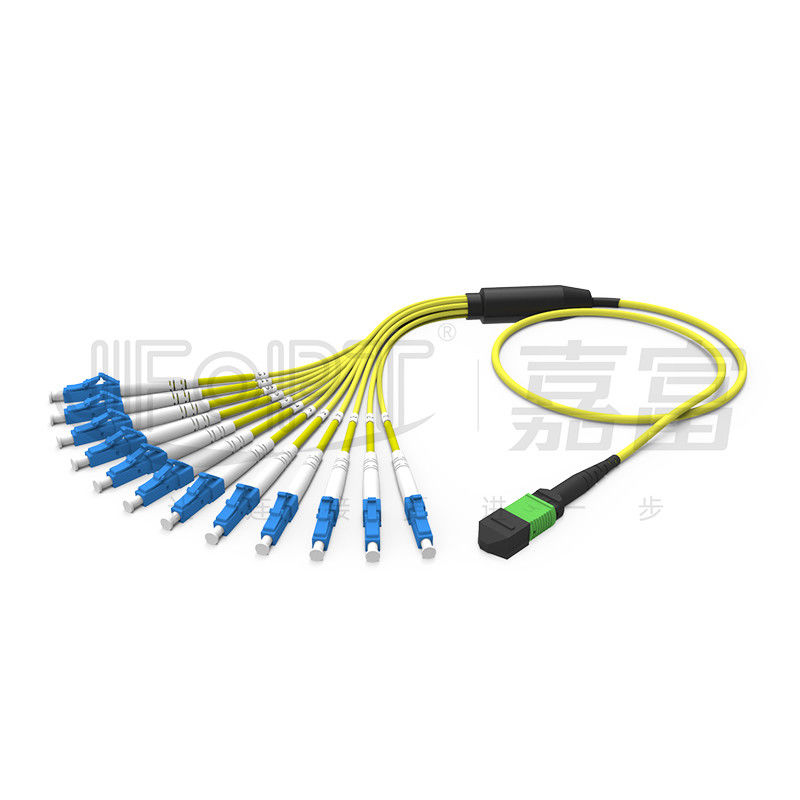

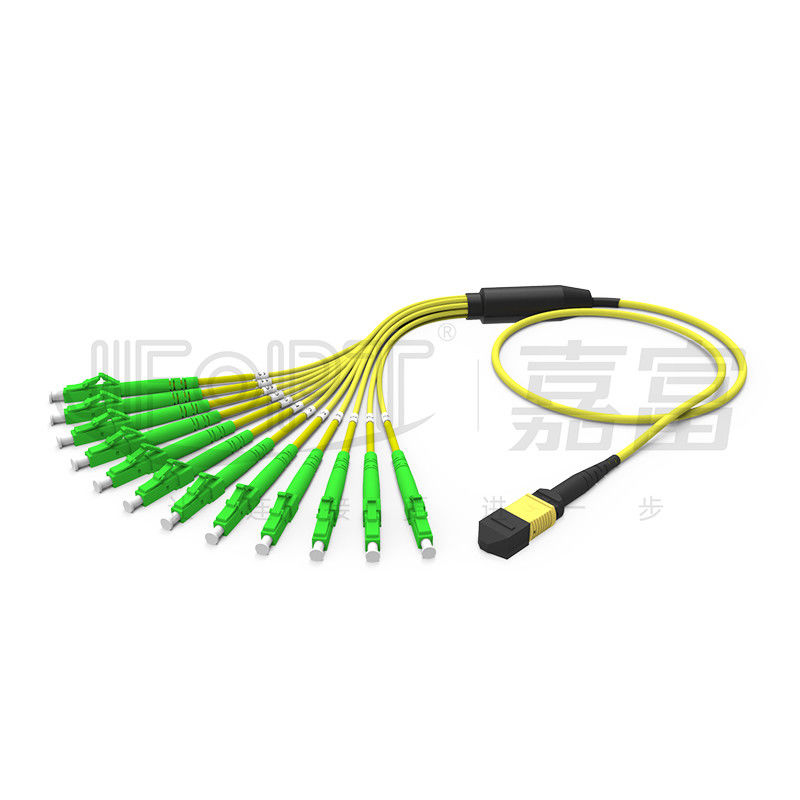

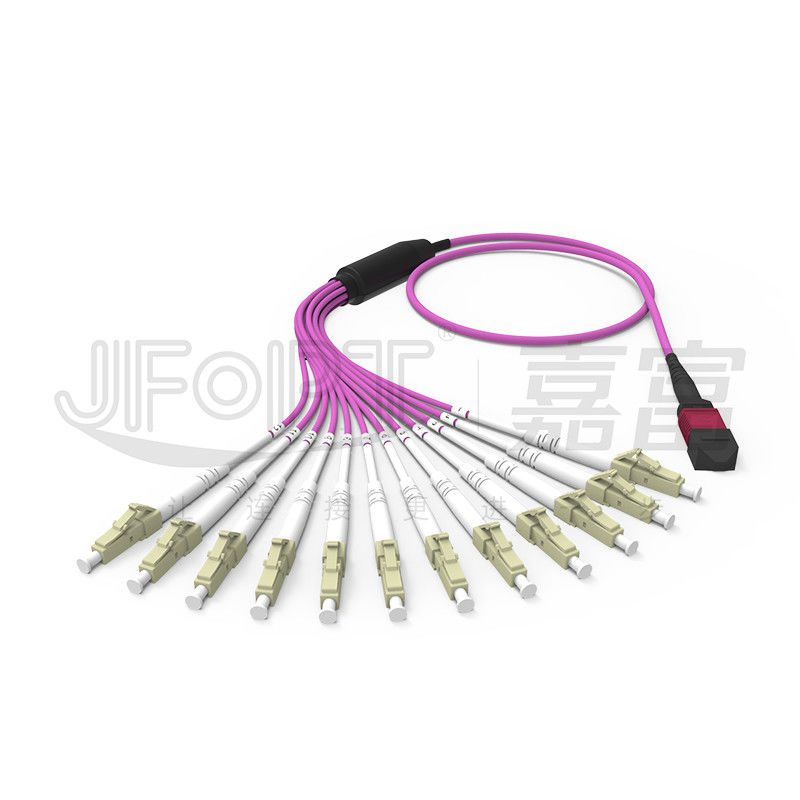

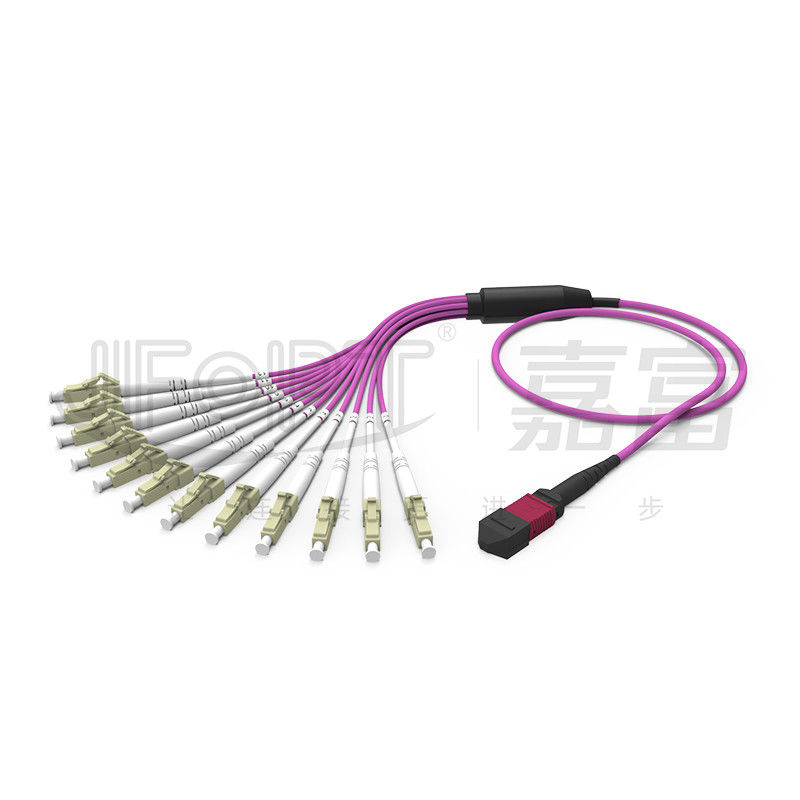

Corde de correction de branche de MPO-LC 3,0 Mini Cable 2.0mm
La corde de correction de branche de MPO-LC est conçue pour la convergence de signal optique dans des cadres de distribution ou le signal se dédoublant dans des modules optiques, utilisé généralement dans la hausse des réseaux 40G/100G. Le MPO à la corde de correction de branche de 2.0mm LC est disponible dans les configurations de 8/12/16/24 de fibres. Le connecteur de MPO peut être adapté aux besoins du client avec les connecteurs masculins ou femelles, alors que le connecteur de LC peut être choisi comme recto ou duplex (personnalisation de canal de TX/RX). La longueur de branche peut être adaptée aux besoins du client pour la longueur, la sortance, ou les longueurs égale de gradient, entre d'autres options.
* caractéristiques
|
①Branche avec la gaine de 2.0mm pour l'installation et la protection faciles
|
②Kit personnalisable de sortance pour assortir d'autres câbles externes veste simple/double de diamètre mini
|
|
|
|
③La branche de LC peut être choisie en tant que la longueur égale ou longueur inégale pour le déploiement flexible
|
④arrêt 100% d'usine et essai pour assurer la représentation de transmission fiable
|
|
|
|
* applications
câblage de réseau du centre 1.Data.
2.40G/100G systèmes de communication optiques, modules optiques de QSFP.
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres de connecteur de LC
|
Caractéristiques de connecteur |
Type de connecteur |
LC |
|||
|
Type de visage d'extrémité |
Unimodal : UPC/APC ; À plusieurs modes de fonctionnement : UPC |
||||
|
Type d'olive |
Olive en céramique de zircone de catégorie-Un |
||||
|
Couleur de logement de connecteur |
Bleu/vert/beige/Aqua/violette/chaux |
||||
|
Perte par insertion |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perte de retour |
Unimodal : UPC≥50dB ; APC≥60dB ; À plusieurs modes de fonctionnement : ≥25dB |
||||
|
Répétabilité |
≤0.2dB |
||||
|
Interchangeabilité |
≤0.2dB |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres de câble
|
Projet |
Paramètres |
|||
|
Type de fibre |
Facultatif : G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Compte de fibre |
Facultatif : 8/12/16/24 |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
Facultatif : LSZH/PVC/TPU |
|||
|
Diamètre extérieur de veste |
3.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/Aqua/magenta/coutume |
|||
|
Résistance à la traction (long terme) |
80N |
|||
|
Résistance à la traction (à court terme) |
150N |
|||
|
Écrasez la résistance (le long terme) |
100N/cm |
|||
|
Résistance d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
Facultatif : LES FORCES POUR L'OTAN/OFNR/OFNP |
|||
* options de couleur de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* options de embranchement
|
|
|
|
Structure principale de câble |
|
|
|
|
|
Sortance avec des longueurs égales |
Sortance avec des longueurs inégales |
|
|
|
|
Branche de la sortance 0.9mm |
|
|
|
|
|
Branche de la sortance 2.0/3.0mm |
|
* sélection de polarité
|
MPO |
||||
|
|
|
LC |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Professionnalisme : JFOPT s'était concentré sur la production des pullovers de MPO pendant plus de 10 années, avec l'expertise professionnelle et un ensemble complet d'excellent équipement (SUMIX/JRG/OPTOTEST), peut produire les pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de fabrication : JFOPT a 5 lignes de production et équipement de MPO, laissant pour la production rapide et efficace d'un grand nombre de pullovers de MPO satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité, y compris l'essai professionnel de qualité et la surveillance à chaque étape de fourniture de matière première aux processus de fabrication. Nous conduisons l'essai de l'interférence 3D de 100%, l'essai de perte par insertion, et l'inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Développement standard : JFOPT peut se développer et rigoureusement respecter aux normes de production de pullover de MPO selon les besoins des clients, assurant la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT met l'accent sur l'innovation technologique et a une équipe professionnelle de R&D sans interruption développant plus avancé et haut-exécutant des pullovers de MPO. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et les réparations techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être considérées en adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover/matériel de câble/type de fibre et compte de fibre/normes de MPO de perte par insertion/conditions de couleur/labels et demandes masculins ou femelles de personnalisation.
2.How assurons-nous des paramètres stables pour nos pullovers de MPO ?
Les pullovers du MPO de JFOPT subissent l'essai de l'interféromètre 3D de 100% et l'essai de 100% IL&RL, assurant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MPO, assurant la livraison rapide.
4.What que d'autres produits liés MPO nous offrent ?
En plus des pullovers de MPO, nous produisons également des réalimentations de MPO, les atténuateurs de MPO, mâle de MPO aux adaptateurs femelles, aux pullovers de la TA, et à d'autres produits connexes de MPO.
