Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO/P-SC/A OM3 0.9mm LL 0.3m
Contactez-nous

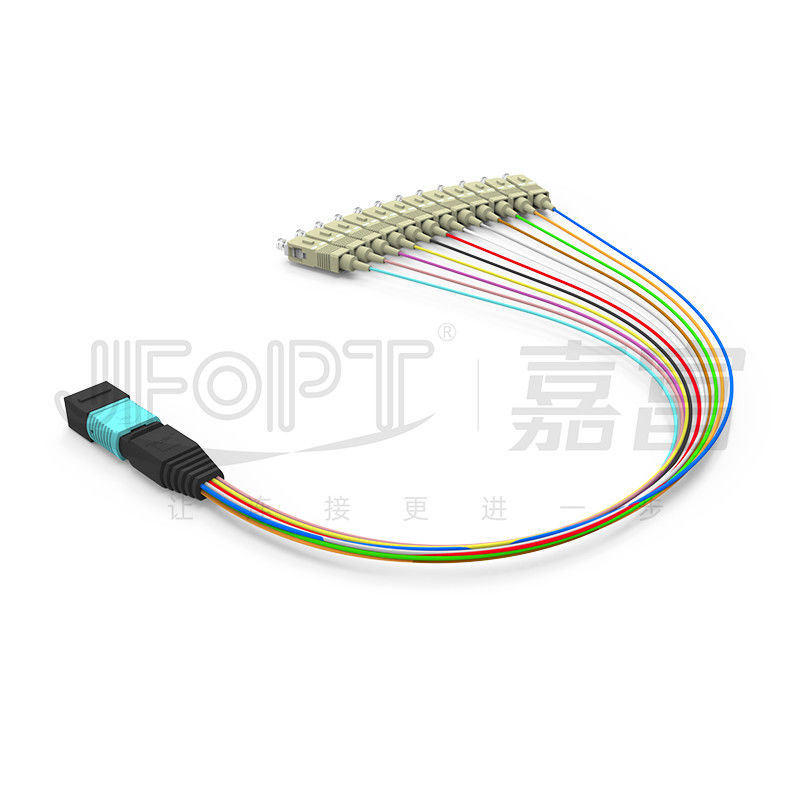

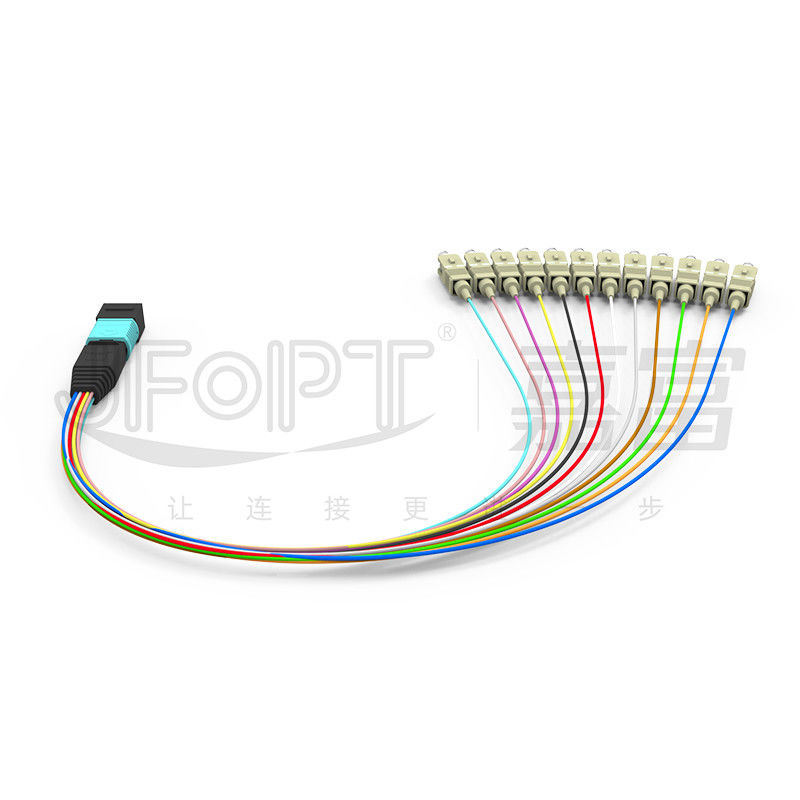

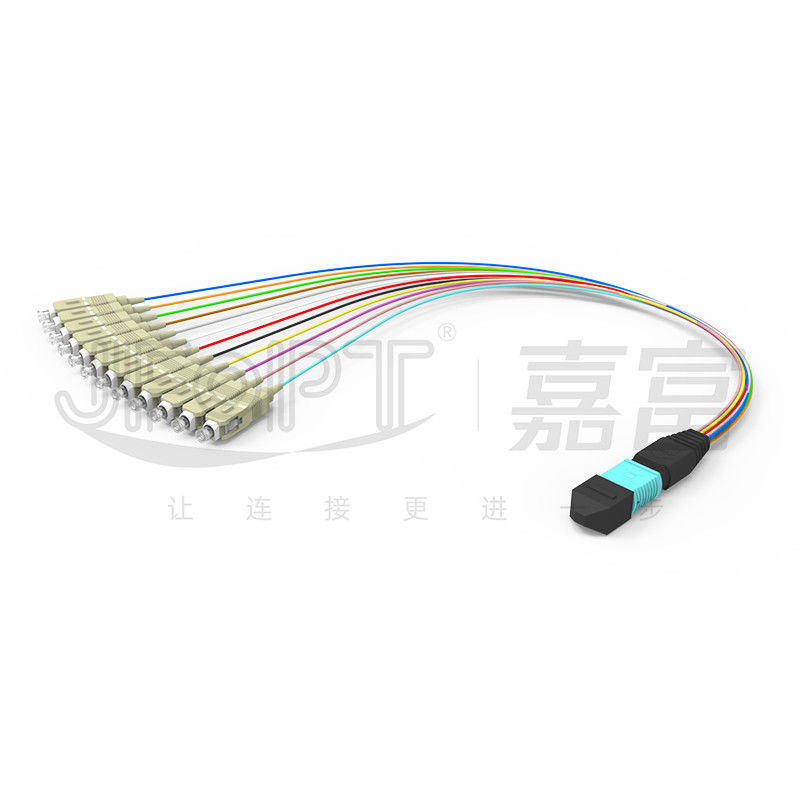

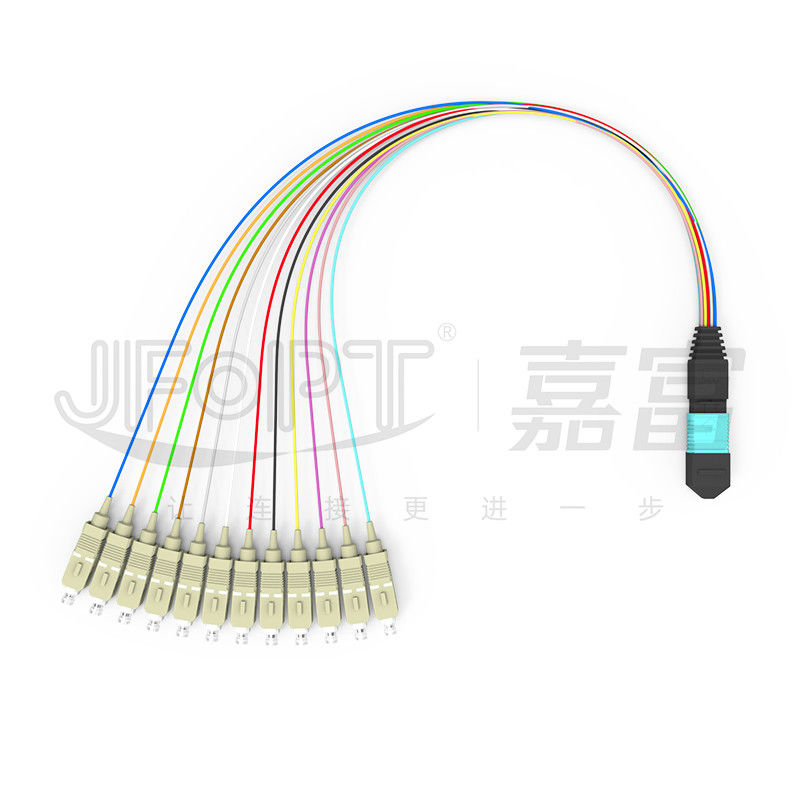

MPO/PC - le bas OM3 à plusieurs modes de fonctionnement de Sc/RPA 0.3m - corde de correction de branche de la perte 0.9mm
Des cordes de correction engainées par 0.9mm de branche de MPO-SC sont typiquement employées pour l'installation à l'intérieur de l'équipement ou des cassettes de MPO. Le câble de fibre utilisé pour la connexion est fait avec le ruban la fibre que nue a fileté par une gaine de 0.9mm. Une extrémité est équipée d'un connecteur de MPO, alors que l'autre extrémité a habituellement un connecteur de Sc basé sur les conditions. La corde de correction de branche de MPO-SC peut être adaptée aux besoins du client avec l'ordre de fil de canal, le style d'anneau d'identification, la longueur de branche, et la couleur de branche, facilitant l'identification et l'entretien à l'avenir. On lui recommande d'utiliser les cassettes du MPO de JFOPT, qui permet l'expansion rapide et facile de déploiement ou de capacité des réseaux dans les centres de traitement des données, les salles de serveur, et d'autres environnements.
* caractéristiques
|
①Les couleurs de gaine de connecteur et de branche suivent des normes internationales ou peuvent être adaptées aux besoins du client
|
②la fibre OM3 Courbure-peu sensible augmente la stabilité de transmission
|
|
|
|
③les connecteurs de la Bas-perte MPO maintiennent la distance de transmission maximum
|
④les arrêts 100% et l'essai d'usine assurent la représentation de transmission
|
|
|
|
⑤Compatible avec des cassettes de MPO pour la gestion modulaire
|
- |
|
-
|
* applications
câblage du centre 1.Data
2.40G/100G systèmes de communication optiques, modules optiques de QSFP
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécommunication
4. LANs (LANs), réseaux de zone ample (WANs), FTTx
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres de connecteur de Sc
|
Caractéristiques de connecteur |
Type de connecteur |
Sc |
|||
|
Type d'olive |
Mode unitaire : UPC/APC ; À plusieurs modes de fonctionnement : UPC |
||||
|
Matériel d'olive |
Zircone de catégorie A en céramique |
||||
|
Couleur de connecteur |
Bleu/vert/beige/vert d'Aqua/violette/chaux |
||||
|
Perte par insertion |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perte de retour |
Mode unitaire : UPC≥50dB ; APC≥60dB ; À plusieurs modes de fonctionnement : ≥25dB |
||||
|
Répétabilité |
≤0.2dB |
||||
|
Interchangeabilité |
≤0.2dB |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* sélection des couleurs de logement de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Expertise : Avec plus de 10 ans de foyer sur la production de câble de tronc de MPO, JFOPT a l'expertise technique professionnelle et un ensemble complet d'équipement de dessus-marque (SUMIX/JRG/OPTOTEST), permettant la production des câbles de haute qualité et performants de tronc de MPO. |
|
||||
|
Capacité de fabrication : JFOPT a 5 lignes de production de MPO, permettant à la production rapide et efficace d'une grande quantité de câbles de tronc de MPO de satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application le contrôle de qualité strict à chaque étape, de matière première à la production. Nous conduisons des inspections et la surveillance professionnelles de qualité, y compris l'essai de l'interféromètre 3D de 100%, l'essai de perte par insertion, et l'inspection de fin-visage, pour assurer la qualité du produit. |
|
||||
|
Standardisation : JFOPT peut développer et strictement suivre des normes de production de câble de tronc de MPO selon les besoins des clients, assurant la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer des câbles plus avancés et plus à rendement élevé de tronc de MPO. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les considérations 1.What devraient être faites en adaptant des câbles aux besoins du client de tronc de MPO ?
Longueur de genre de câble de tronc de MPO/matériel de câble de type et de compte (matériel de veste) /Fiber/de la norme de perte des connecteurs de MPO (masculins/femelle) /Insertion pour les connecteurs/préférence de couleur/les conditions et demandes de étiquetage de personnalisation.
2.How assurons-nous la stabilité de nos câbles de tronc de MPO ?
JFOPT assure la stabilité de nos câbles de tronc de MPO par l'essai rigoureux. Tous nos câbles de tronc de MPO subissent l'essai de l'interférométrie 3D et passent l'essai de perte par insertion, garantissant la représentation stable.
3.What est notre délai d'exécution de la livraison ?
Avec une capacité de production mensuelle de plus de 30 000 connecteurs de MPO, nous pouvons assurer la livraison rapide pour satisfaire vos exigences promptement.
4.What que d'autres produits liés MPO nous offrent ?
En plus des câbles de tronc de MPO, nous fournissons également d'autres produits liés MPO tels que des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs mâle-à-femelles de MPO, et des pullovers de la TA.
