Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO-LC 16F G657A1/A2 3,0 LL
Contactez-nous

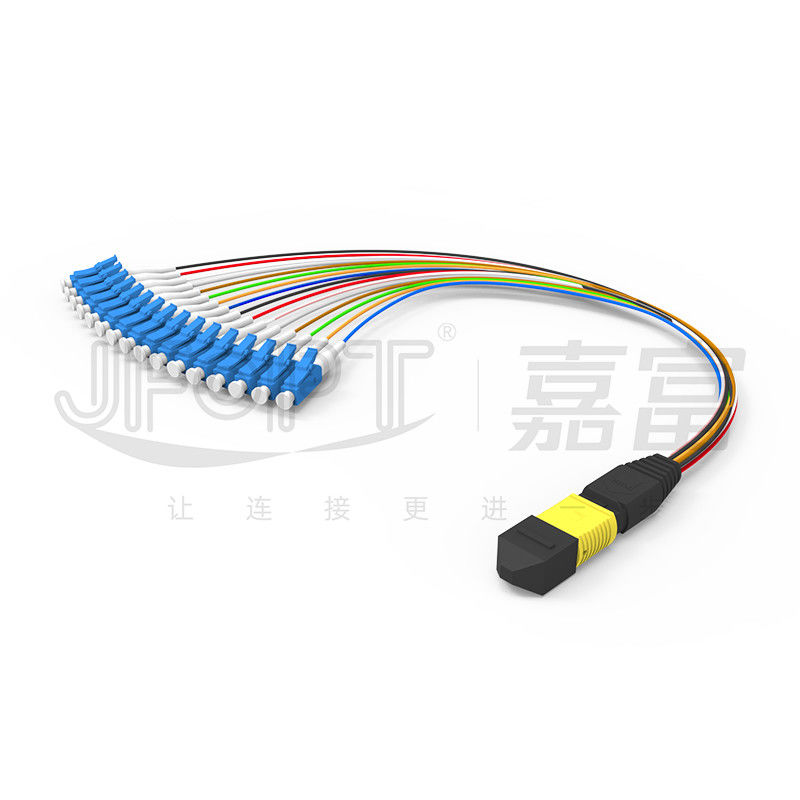

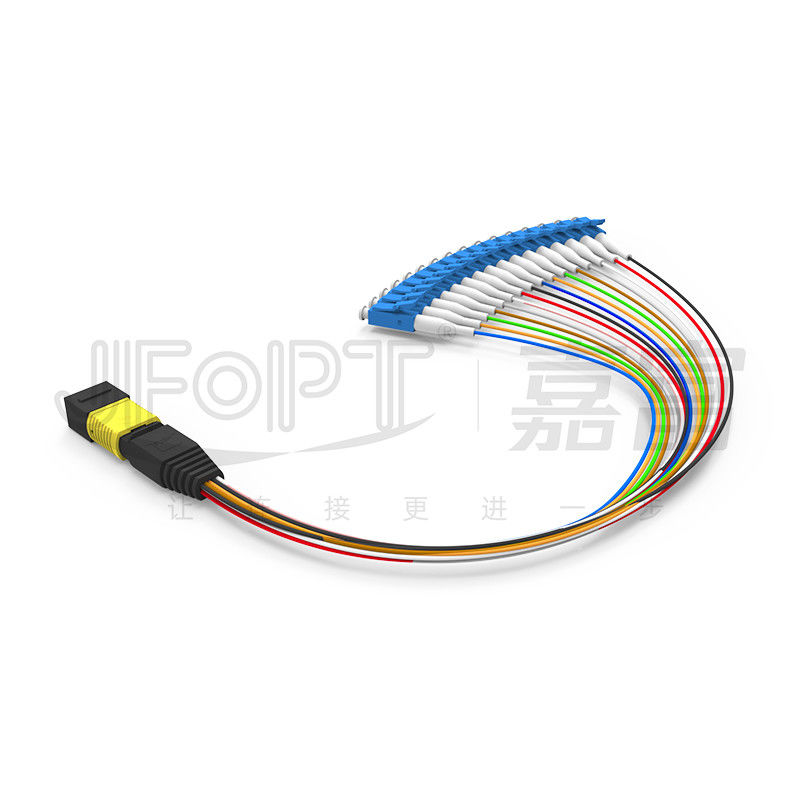

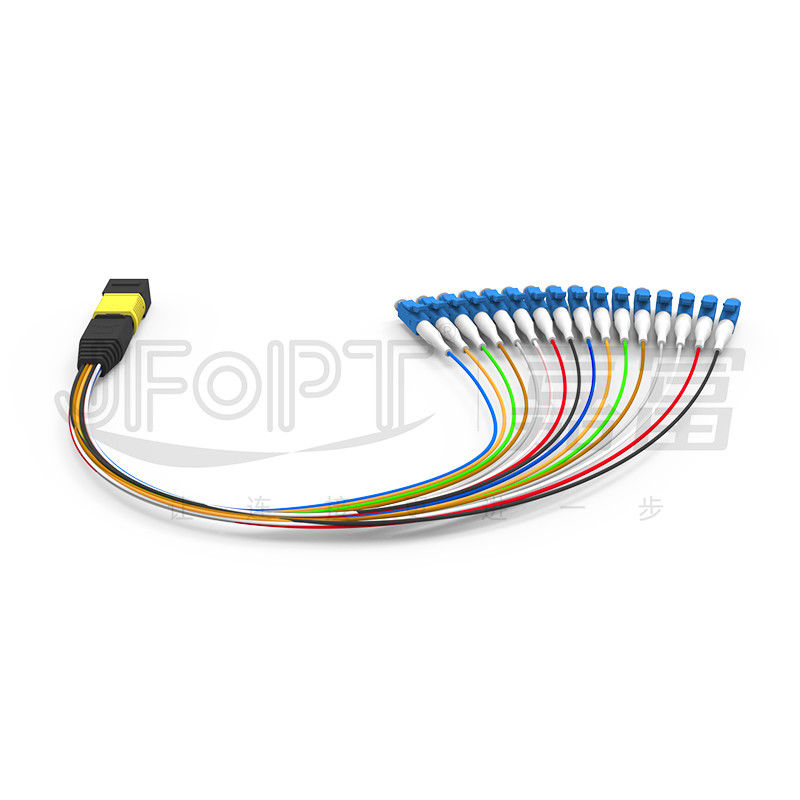

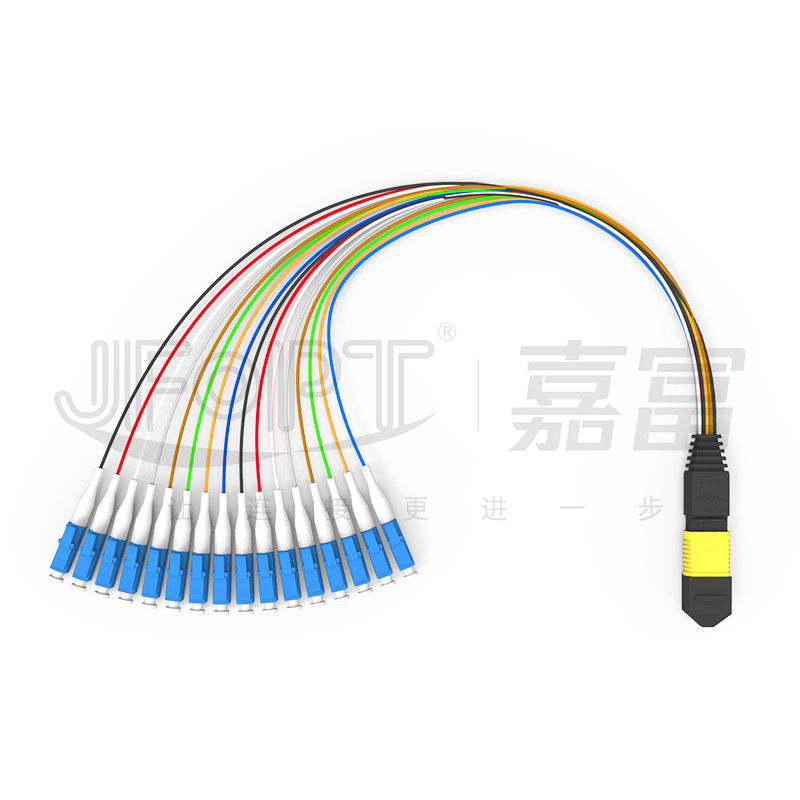

Type unimodal de la perte G657A1/G657A2 de noyaux de la corde de correction de MPO-LC 16 bas une boîte de module
16 le pullover optique de boîte de module du noyau MPO-LC se compose de 16 connecteurs du noyau MPO sur les deux extrémités et connecteurs recto de LC. Le câble optique de fibre est fait en fibre nue filetée par un tube de 0.9mm. Ce type de pullover est principalement employé dans des boîtes de module de MPO/MTP, offrant des avantages tels qu'une longueur plus courte, plus de petite taille, et le recourbement flexible. JFOPT se transfère sur employer la fibre G657A1/A2 courbure-résistante pour les pullovers unimodaux et l'OM3 ou la plus haute fibre courbure-peu sensible pour les pullovers à plusieurs modes de fonctionnement. Notre installation de fabrication de MPO est importée et chaque connecteur subit les essais multiples. En plus, nous avons les lignes de production multiples de MPO, nous permettant de manipuler des ordres de large volume.
* caractéristiques
|
①olives et pièces de 16-core MPO
|
②Conçu pour l'usage dans des boîtes de module
|
|
|
|
③Rayon de cintrage minimum de 7.5mm
|
④Compatible avec des boîtes de distribution de JFOPT MPO et des boîtes de module
|
|
|
|
* applications
câblage du centre 1.Data.
Systèmes de communication 2.40G/100G optiques.
3.Fiber systèmes de communication, réseaux de la télévision via câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres de connecteur de LC
|
Caractéristiques de connecteur |
Type de connecteur |
LC |
|||
|
Type de visage d'extrémité |
Unimodal : UPC/APC ; À plusieurs modes de fonctionnement : UPC |
||||
|
Type d'olive |
Olive en céramique de zircone de catégorie-Un |
||||
|
Couleur de logement de connecteur |
Bleu/vert/beige/Aqua/violette/chaux |
||||
|
Perte par insertion |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perte de retour |
Unimodal : UPC≥50dB ; APC≥60dB ; À plusieurs modes de fonctionnement : ≥25dB |
||||
|
Répétabilité |
≤0.2dB |
||||
|
Interchangeabilité |
≤0.2dB |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* sélection des couleurs de logement de connecteur
|
Connecteur de MPO |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : JFOPT a une équipe de R&D et un équipement de production professionnels, avec plus de 20 ans de foyer sur MPO et pullovers conventionnels de fibre, et a obtenu de diverses certifications de produit internationales, consacrées à répondre aux divers besoins de câblage. |
|
||||
|
Capacité de fabrication : JFOPT a les lignes de production multiples pour MPO et connecteurs conventionnels, soutenues par le câble et l'équipement de production de kit de sortance, permettant la livraison rapide. |
|
||||
|
Contrôle de qualité : JFOPT met en application le contrôle de qualité strict, avec le divers équipement d'essai professionnel, les arrêts d'usine, et 100% examinant pour assurer la représentation de transmission stable. |
|
||||
|
Standardisation : JFOPT offre de divers services de personnalisation, y compris des modèles de connecteur, des types de câble, des diamètres extérieurs, des couleurs, la polarité, et l'emballage. Il soutient également la production adaptée aux besoins du client avec des dessins et des échantillons de client, assurant la cohérence de produit et la stabilité de représentation pour répondre aux divers besoins de câblage. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée au développement et à la production de divers types de pullovers de fibre avec la haute performance et la fonctionnalité, satisfaisant les exigences toujours changeantes du marché. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, les recommandations de produit, et les réparations après-vente, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant les pullovers aux besoins du client de embranchement de MPO ?
Il est important de considérer la longueur, la longueur de branche, le diamètre de branche, le matériel de câble, le type et le compte de fibre, les connecteurs masculins ou femelles, les conditions de normes de perte d'insertion, de couleur, d'étiquetage, et autre de personnalisation.
2.How assurons-nous la stabilité de nos pullovers de fibre ?
Les pullovers de la fibre de JFOPT subissent l'essai 100% de perte par insertion et l'inspection de fin-visage, assurant la représentation stable.
3.What est notre délai de livraison ?
Pour les produits standard, notre délai de livraison a lieu dans un délai de 5 jours ouvrables, assurant l'expédition rapide.
4.What que d'autres produits liés MPO nous offrent ?
Nous fabriquons également des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs hommes-femmes de MPO, des pullovers de la TA, et d'autres produits liés MPO.
