Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
SM 6CH SL DE MTP LOOKBACK
Contactez-nous
Réalimentation standard unimodale de fibre de la perte 12-Core 6-Channel de MTP

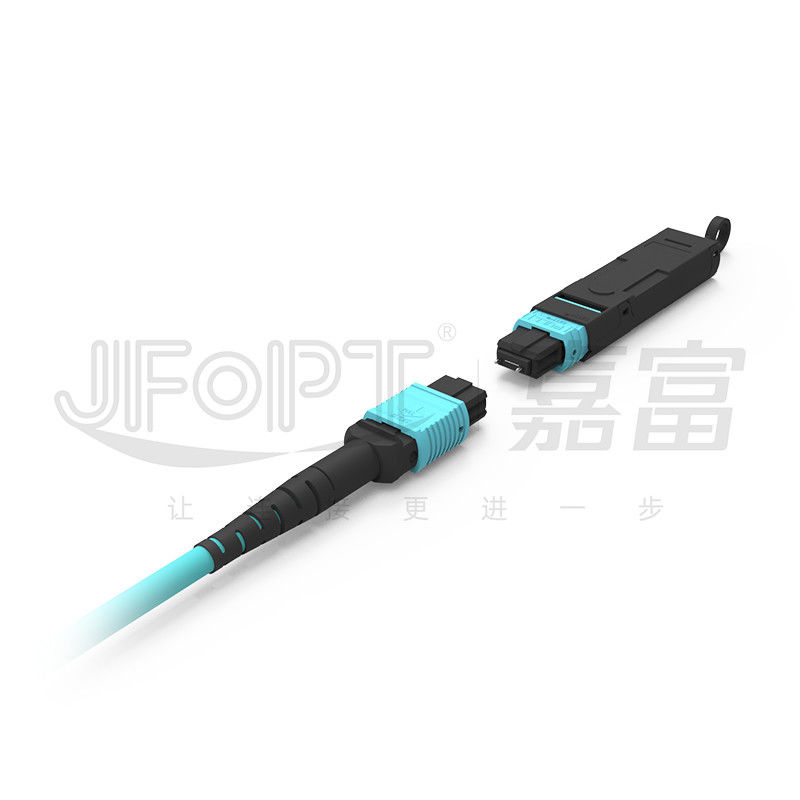

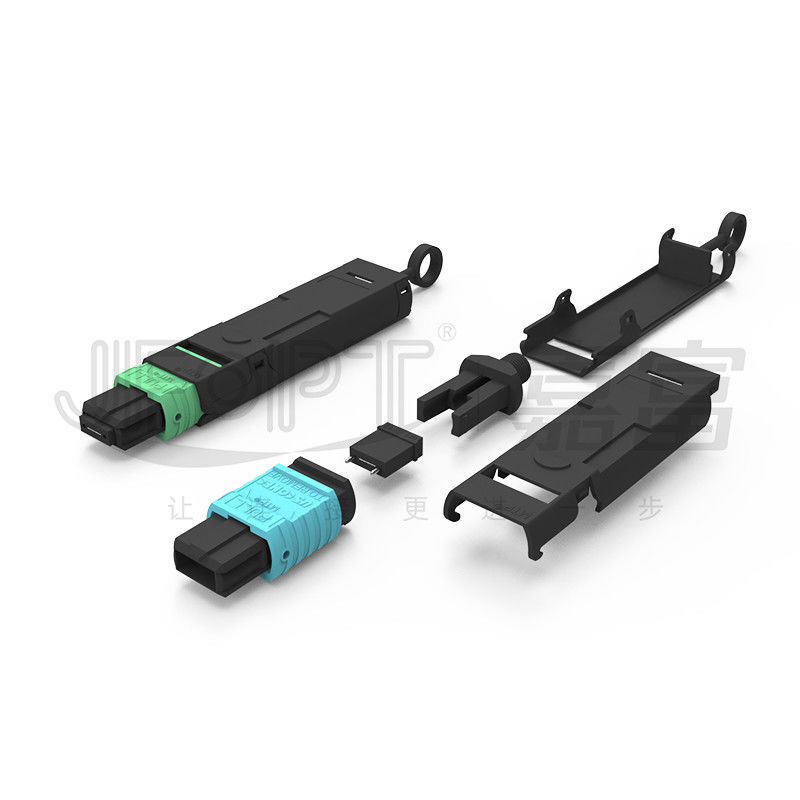

L'adaptateur de réalimentation de MTP forme une boucle entre chaque deux canaux d'un connecteur de MTP. Il est utilisé généralement pour le retour de signal dans des systèmes d'essai ou des systèmes de réseau. En utilisant le signal de réalimentation, des anomalies potentielles dans le lien réseau peuvent être détectées. L'adaptateur de réalimentation de MTP est compact dans la taille, vigoureux en structure, et équipé d'un chapeau protecteur avec un anneau de traction pour le retrait facile. Les connecteurs de JFOPT MTP sont les produits véritables d'USCONEC, accompagnés des fibres de haute qualité et des techniques de fabrication avancées, assurant la qualité fiable et stable. Les canaux peuvent être choisis parmi des options comme 6/8/12/16/24, et le genre et la polarité de connecteur peuvent être adaptés aux besoins du client. Le type de fibre peut également être adapté aux besoins du client pour assortir le câble ested.
* caractéristiques du produit
|
①12 noyaux pour 6 canaux |
②Utilise les fibres courbure-résistantes pour réduire la perte |
||||
|
|
|
||||
|
③Comporte une veste externe durable et une excellente protection |
④La couleur de logement de connecteur, la polarité, le genre de connecteur, et d'autres caractéristiques peuvent être adaptés aux besoins du client selon des conditions |
||||
|
|
|
||||
* applications
élimination des imperfections du système 1.Optical
dépannage 2.Fiber
centres de traitement des données 3.High-density
* paramètres de connecteur de MTP
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MTP |
Norme de SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Basse perte de SM |
0.12dB |
0.25dB |
|||
|
Norme de millimètre |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.12dB |
0.25dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* options d'olive de la TA
|
Mode de fibre |
Représentation |
Compte de fibre |
||
|
SM |
SM standard |
4 canaux (12 fibres) |
||
|
6 canaux (12 fibres) |
||||
|
8 canaux (16 fibres) |
||||
|
12 canaux (24 fibres) |
||||
|
LA TA DE SM |
4 canaux (12 fibres) |
|||
|
6 canaux (12 fibres) |
||||
|
12 canaux (24 fibres) |
||||
|
Millimètre |
SM standard |
4 canaux (12 fibres) |
||
|
6 canaux (12 fibres) |
||||
|
8 canaux (16 fibres) |
||||
|
12 canaux (24 fibres) |
||||
|
MILLIMÈTRE DE TA |
4 canaux (12 fibres) |
|||
|
6 canaux (12 fibres) |
||||
|
8 canaux (16 fibres) |
||||
|
12 canaux (24 fibres) |
||||

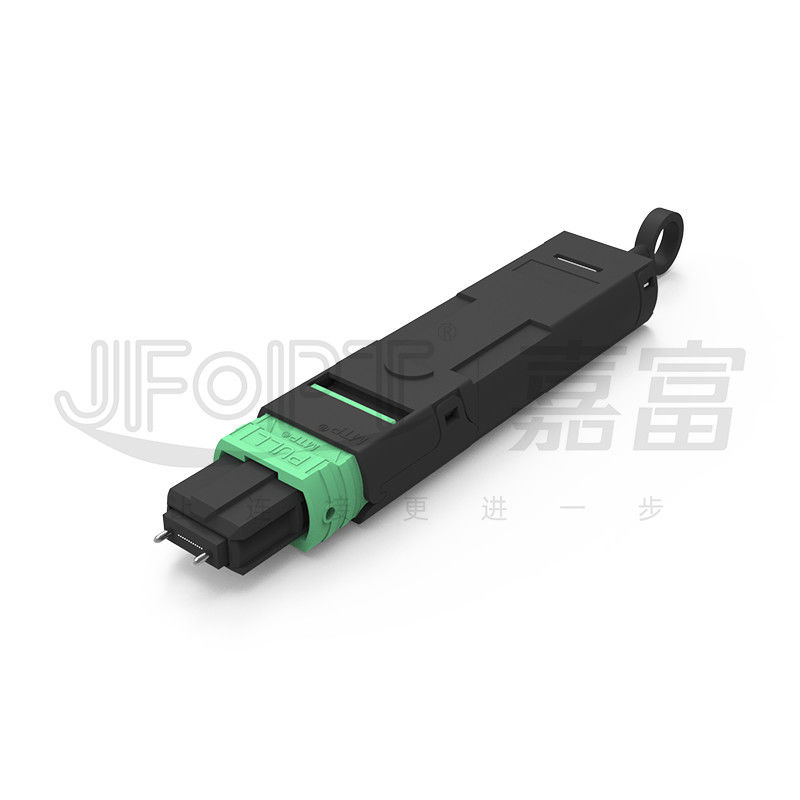

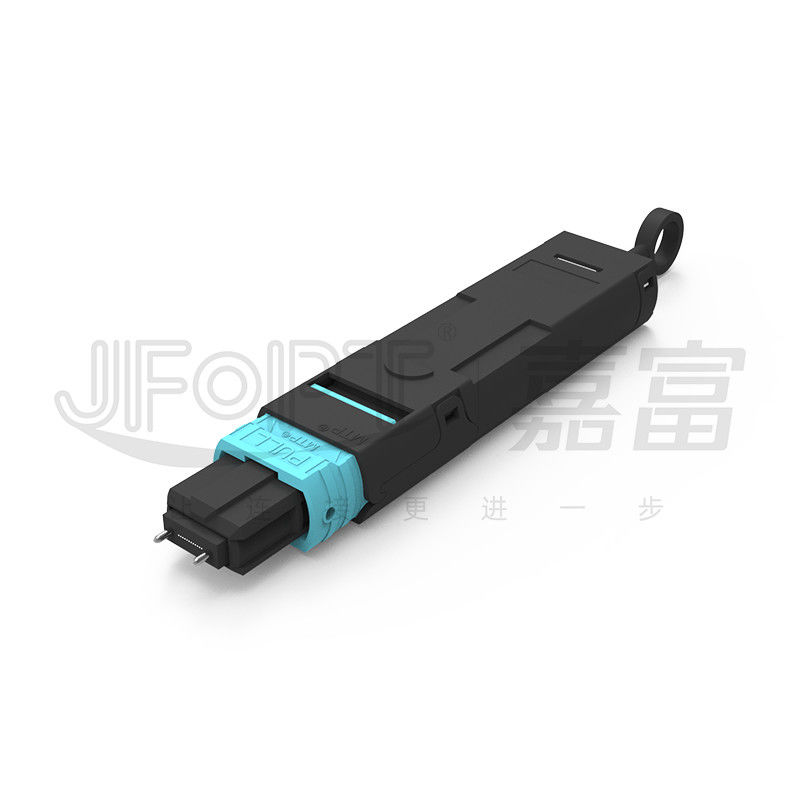

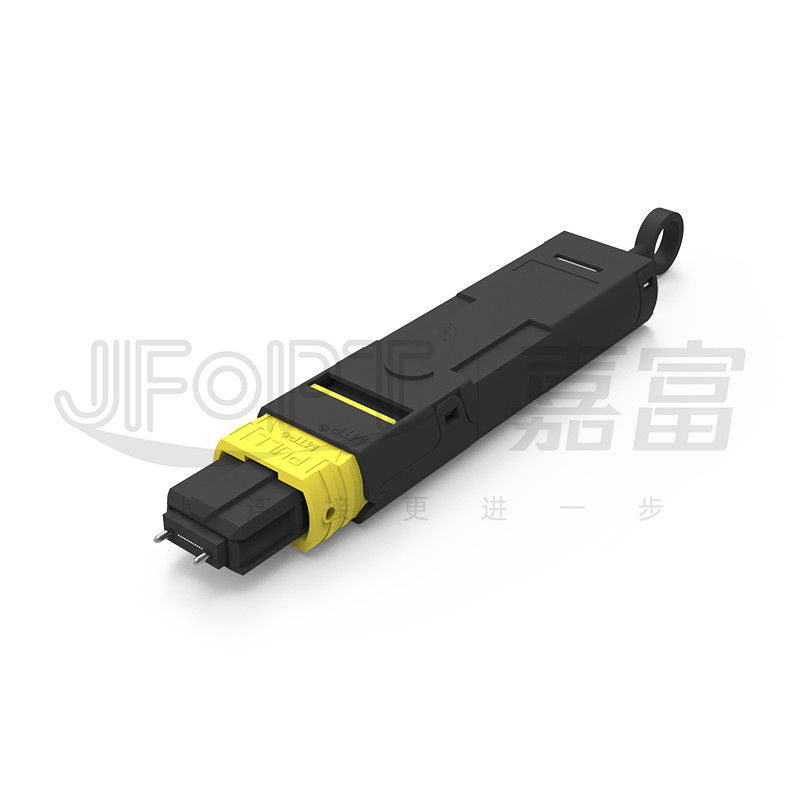

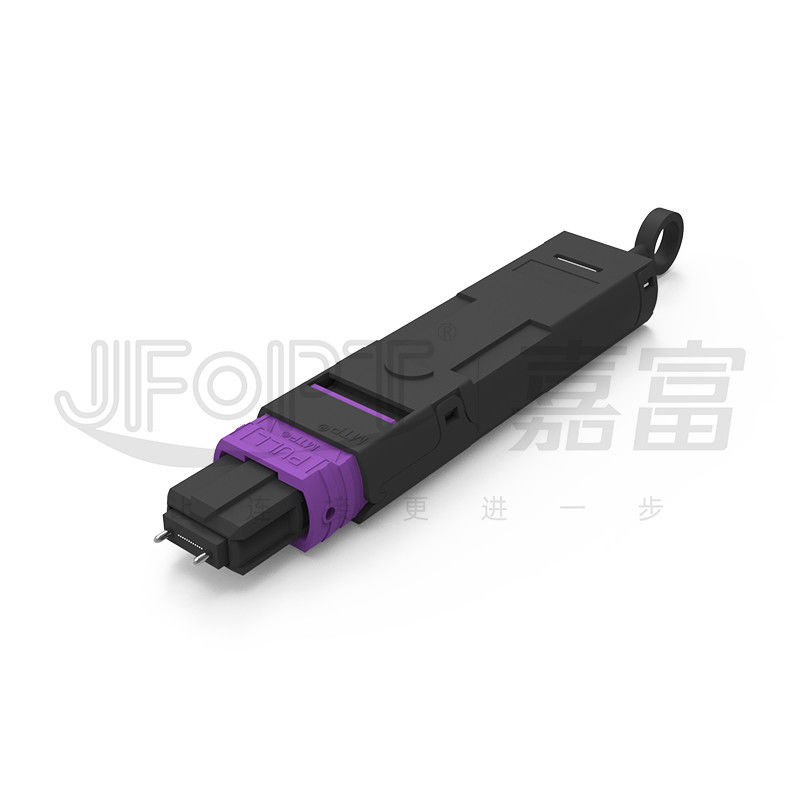

* sélection des couleurs de logement de connecteur
|
Connecteur de MTP |
||||
|
SM |
Vert |
Jaune |
||
|
Couleur de référence : PANTONE 346C |
Couleur de référence : PANTONE 106C |
|||
|
|
|
|||
|
Millimètre |
Beige |
Noir |
||
|
Couleur de référence : PANTONE 7534U |
Couleur de référence : Noir 6C de PANTONE |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Couleur de référence : PANTONE 310C |
Couleur de référence : PANTONE 1905C |
|||
|
|
|
|||
|
Violette de Munsell |
Magenta |
|||
|
Couleur de référence : PANTONE 2587C |
Couleur de référence : PANTONE 208C |
|||
|
|
|
|||
|
Vert de chaux |
- |
|||
|
Couleur de référence : PANTONE 375C |
||||
|
|
||||
* sélection de polarité
|
corde de correction 24F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Emballage renforcé |
* force d'usine
|
Spécialisation : Avec plus de 10 ans de foyer sur des pullovers de MTP, JFOPT a l'expertise professionnelle et un ensemble complet d'excellent équipement (SUMIX/JRG/OPTOTEST), permettant la production des pullovers de haute qualité et performants de MTP. |
|
||||
|
Capacité de fabrication : JFOPT a 5 lignes de production et équipement de MTP pour produire une grande quantité de pullovers de MTP rapidement et pour satisfaire efficacement des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité à chaque étape, de fourniture de matière première aux processus de fabrication, avec l'inspection de qualité et la surveillance professionnelles. Nous conduisons l'essai de l'interféromètre 3D testing/IL&RL de 100%/inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Standardisation : JFOPT peut adapter et rigoureusement respecter aux besoins du client aux normes de production pour des pullovers de MTP selon les besoins des clients, assurant la stabilité de cohérence et de représentation des produits. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer des pullovers plus avancés et plus à rendement élevé de MTP. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, les recommandations de produit, et l'entretien après-vente, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant des pullovers aux besoins du client de MTP ?
Longueur caractéristiques de pullover de MTP/de matériel de câble/de type de fibre et de compte de fibre/masculine ou femelle/de perte par insertion/préférences de couleur/conditions et personnalisation de étiquetage.
2.How assurons-nous la stabilité de nos pullovers de MTP ?
Les pullovers du MTP de JFOPT subissent l'essai de l'interférence 3D de 100% et l'essai de 100% IL&RL pour assurer la stabilité de paramètre.
délai d'exécution de la livraison 3.Our ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MTP, assurant la livraison rapide de vos ordres.
4.What que d'autres produits dérivés de MTP nous offrent ?
Nous fabriquons également les pullovers hommes-femmes des adaptateurs des atténuateurs des réalimentations de MTP/MTP/MPO/TA/entre d'autres produits connexes de MTP.
