Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO 96C OM5 50/125 LL
Contactez-nous

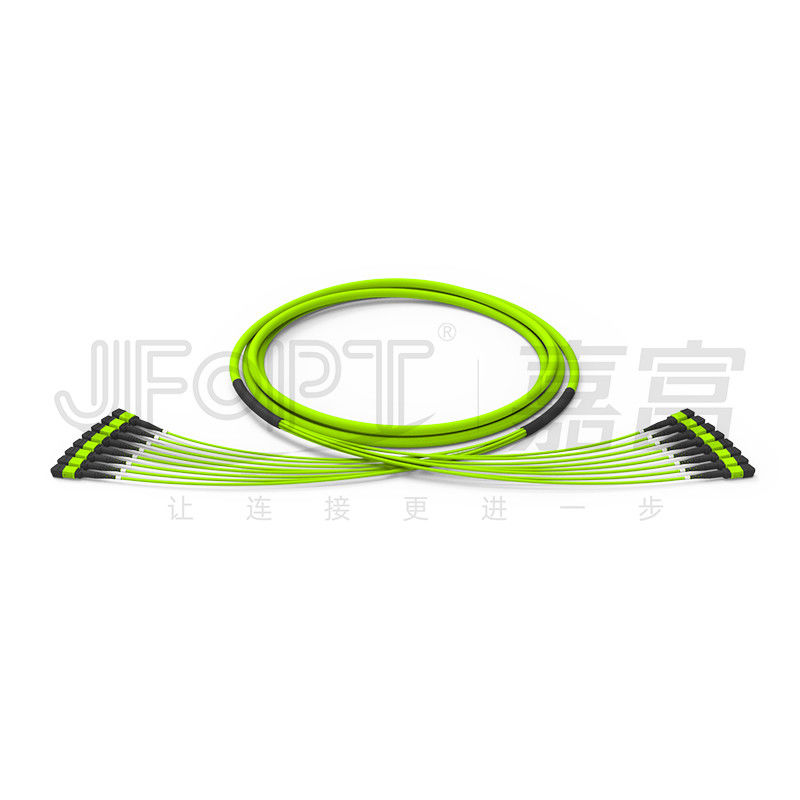

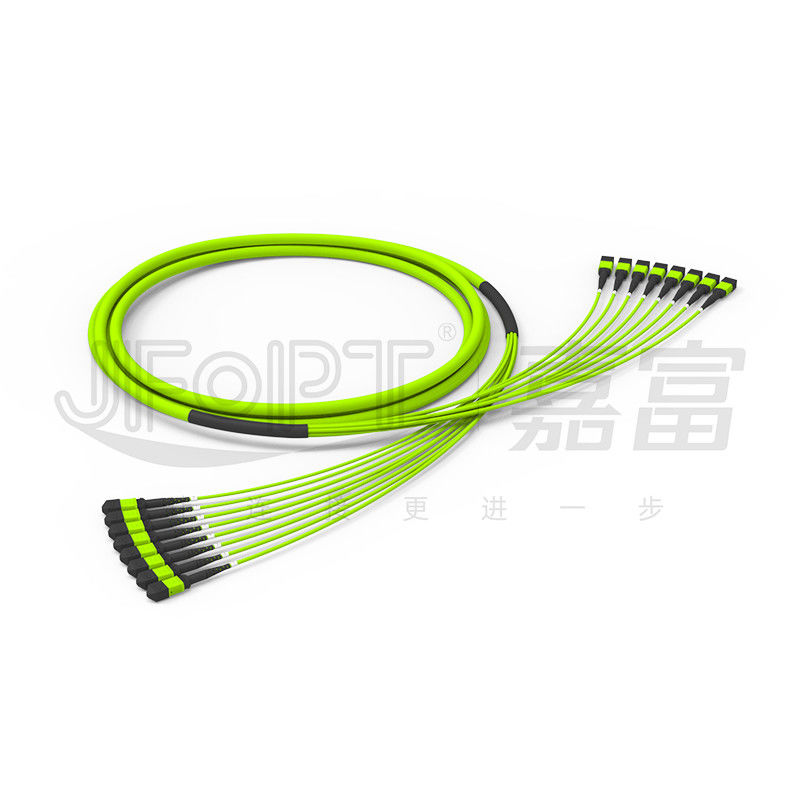

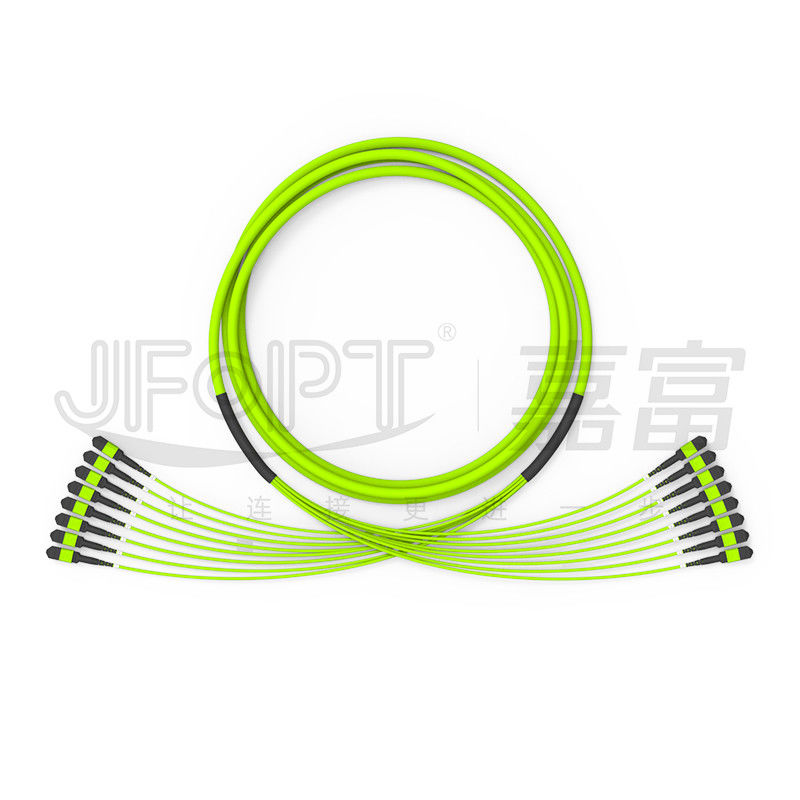

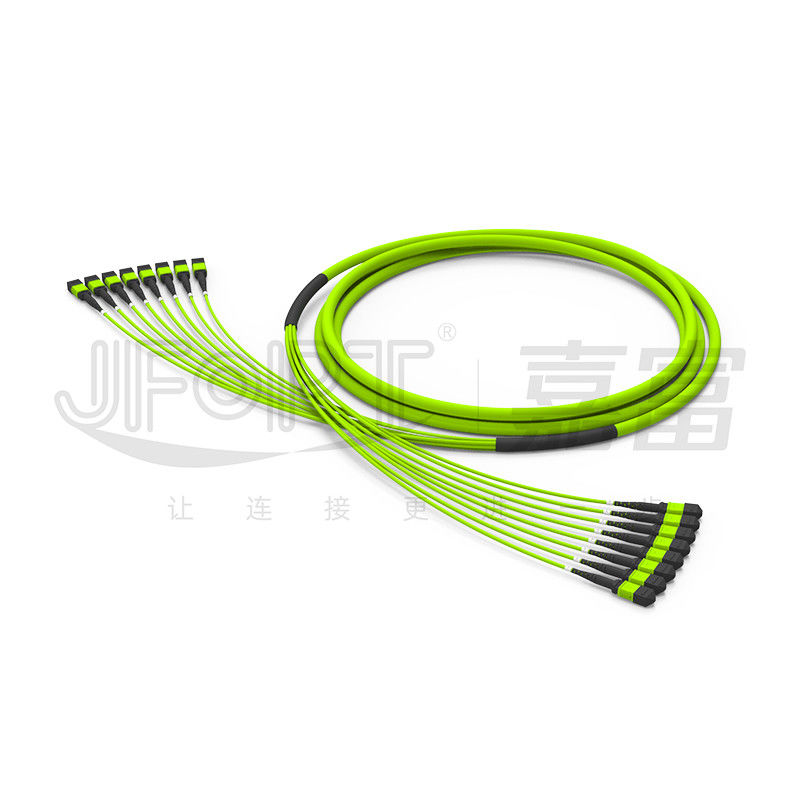

96 largeur de bande élevée à plusieurs modes de fonctionnement Mini Round Cable Trunk Cable des unités OM5 50/125 des fibres *8 des noyaux 12
96 le câble de tronc du noyau MPO emploie un mini câble de 96 noyaux avec 12 fibres par unité (personnalisable selon des conditions), intégration plus élevée de offre et épargne d'espace significative dans la gestion de câble. Le câble est fait en fibre OM5 à plusieurs modes de fonctionnement courbure-peu sensible, fournissant une plus grande largeur de bande et de plus longues distances de transmission. Il comporte un fil d'aramid comme élément de renfort pour augmenter la résistance à la traction. Le câble peut être fait avec une estimation ignifuge d'OFNP, assurant la résistance de feu. Il est empaqueté dans un sac antistatique pour empêcher la poussière et l'humidité et pour se protéger contre des dommages électrostatiques.
* caractéristiques
|
①La fibre OM5 fournit une largeur de bande plus élevée |
②Il est facile contrôler et organiser le câble de tronc de 96 noyaux |
||||
|
|
|
||||
|
③Longue distance de transmission, capable d'atteindre 150 mètres pour 400G |
④Longévité de MPO de jusqu'à 500 fois |
||||
|
|
|
||||
|
⑤Conforme avec les normes IEC-61754-7 et TIA-604-5 (FOCIS-5) |
- |
||||
|
|
- |
||||
* applications
câblage de réseau du centre 1.Data.
2.40G/100G systèmes de communication optiques, modules optiques de QSFP.
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.

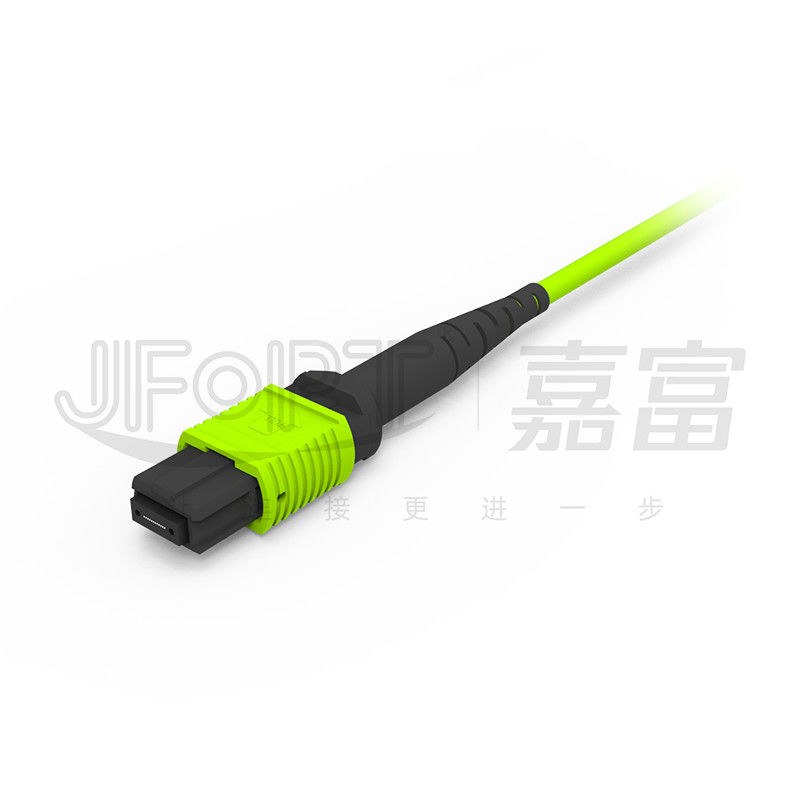

* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin Femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres de câble
|
Article |
Paramètre |
||||||
|
Type de fibre |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Compte de fibre |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Compte d'unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
24 noyaux/unité |
|
Porteur axial |
/ |
/ |
FRP |
||||
|
Diamètre extérieur d'unité de Sous-câble |
3.0mm |
||||||
|
Matériel de veste d'unité de Sous-câble |
PVC/LSZH |
||||||
|
Couleur de veste d'unité de Sous-câble |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Porteur central d'unité de Sous-câble |
Fil d'Aramid |
||||||
|
Diamètre extérieur de veste |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Matériel externe de veste |
PVC/LSZH |
||||||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Résistance à la traction (long terme) |
300N |
200N |
400N |
800N |
1600N |
||
|
Résistance à la traction (à court terme) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Écrasez la résistance (le long terme) |
300N/10cm |
||||||
|
Résistance d'écrasement (à court terme) |
1000N/10cm |
||||||
|
Rayon de cintrage minimum (dynamique) |
20D |
||||||
|
Rayon de cintrage minimum (charge statique) |
10D |
||||||
|
Température de fonctionnement |
-20~60℃ |
||||||
|
Température de stockage |
-20~60℃ |
||||||
|
Estimation du feu |
LES FORCES POUR L'OTAN/OFNR/OFNP |
||||||
* sélection de botte de connecteur
|
Type de botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable OD |
Image |
Dessins |
|
Botte ronde |
3,0 botte L=33mm |
3.0/3.2 |
|
|
|
3,0 botte L=17mm |
3.0/3.2 |
|
|
|
|
Botte plate |
3,0 botte L=25mm |
3.0/3.2 |
|
|
|
Étiquette va-et-vient |
Universel pour toutes les bottes |
Universel |
|
|
* options de couleur de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
Vert de chaux |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
Mettez en référence le nombre PANTONE 375C de couleur |
|||
|
|
|
|||
* sélection de polarité
|
corde de correction 12F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : JFOPT s'était concentré sur la production des pullovers de MPO pendant plus de 10 années, avec l'expertise professionnelle et un ensemble complet d'équipement de dessus-marque (SUMIX/JRG/OPTOTEST), permettant la production des pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production et équipement de MPO pour produire une grande quantité de pullovers de MPO rapidement et pour satisfaire efficacement des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application le contrôle de qualité strict dans toutes les matières premières et le processus de fabrication, avec l'inspection de qualité et la surveillance professionnelles à chaque étape, y compris l'essai de l'interférence 3D de 100%, l'essai de perte par insertion, et l'inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Service et support technique : JFOPT peut se développer et rigoureusement respecter aux normes de production de pullover de MPO basées sur les besoins des clients d'assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer plus avancé et à haut-exécuter des pullovers de MPO. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être considérées en adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover/matériel de câble/type de fibre et compte de noyau/connecteurs masculins ou femelles/normes perte par insertion/conditions de couleur/labels et demandes de personnalisation.
2.How assurons-nous des paramètres stables pour nos pullovers de MPO ?
Les pullovers du MPO de JFOPT subissent l'essai de l'interféromètre 3D de 100% et l'essai 100% de perte par insertion, assurant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MPO, assurant la livraison rapide.
4.What que d'autres produits liés MPO nous offrent ?
En plus des pullovers de MPO, nous fabriquons également des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs mâle-à-femelles de MPO, des pullovers de la TA, et d'autres produits liés MPO.
