Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
Corde de correction du câble 144C 12*12 de tronc de MPO
Contactez-nous

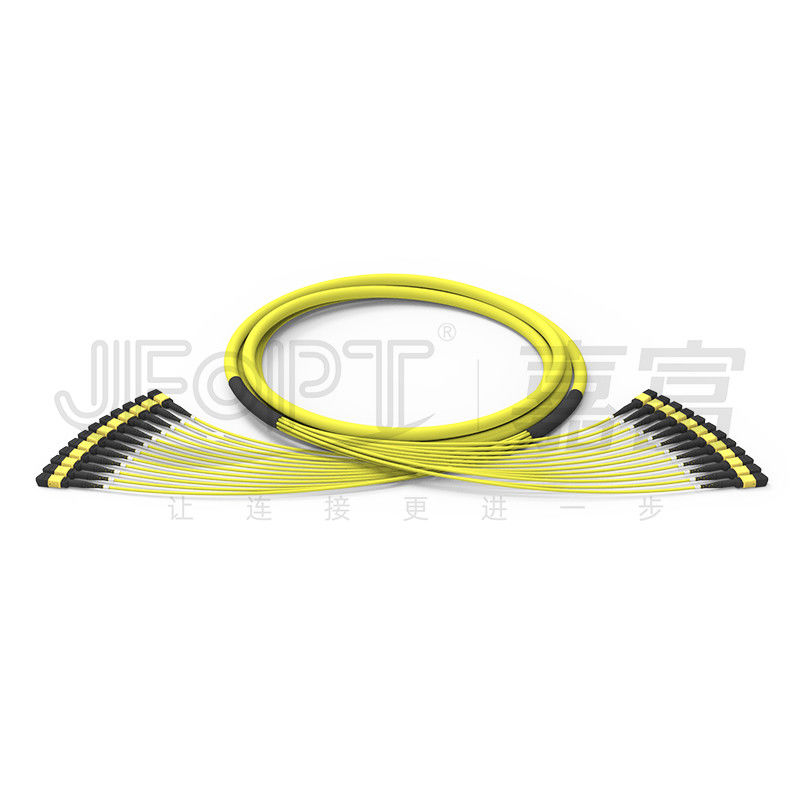

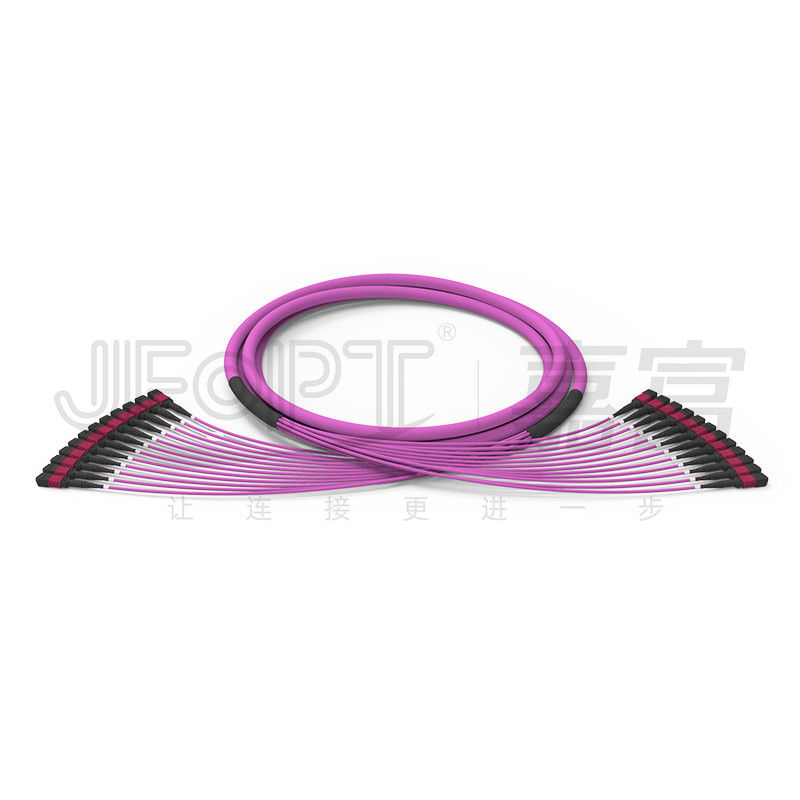

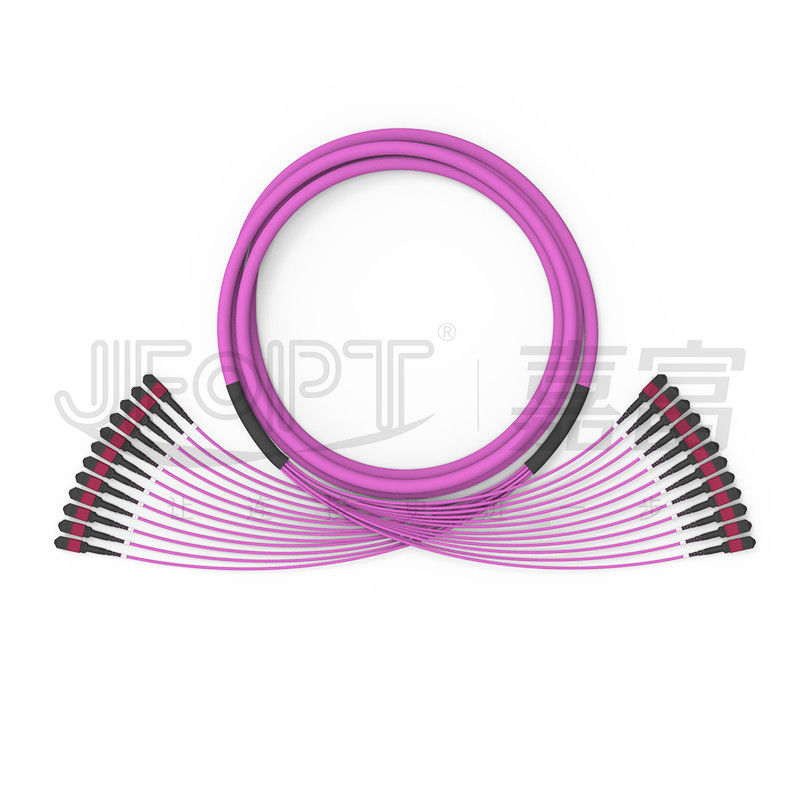

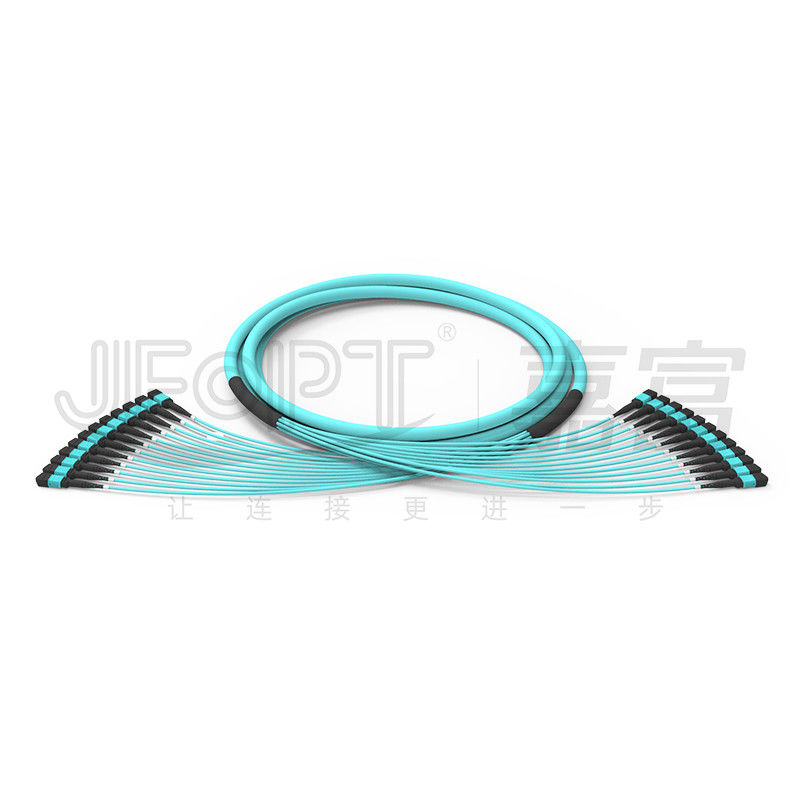

Noyaux du pullover 144 du tronc MPO 12 connecteurs des unités MPO * 24 câbles inégaux de tronc de la branche MPO
Les pullovers du tronc MPO du noyau de JFOPT 144 sont très utilisés pour des interconnexions entre les salles de serveur de centre de traitement des données et les bâtiments. Ces pullovers utilisent typiquement un mini câble avec 12 sous-unités (12 fibres par sous-unité). Le pullover de tronc n'a aucune branche, la rendant plus stable en structure. Chaque sous-unité du mini câble est équipée d'un connecteur de MPO, qui comporte la haute précision et les basses olives de la TA de perte pour assurer l'excellente représentation de perte de retour et de perte par insertion. Des pullovers du MPO de JFOPT sont fabriqués par l'équipement de haute précision et subissent 100% examinant dans un environnement de pièce propre. Notre équipe technique interne peut fournir les solutions adaptées aux besoins du client pour répondre aux besoins des clients spécifiques.
* caractéristiques
|
①L'utilisation câble de structure de multi-unité de 144 noyaux d'un mini tient compte du câblage à haute densité tout en réduisant des coûts |
②Les anneaux personnalisables d'identification permettent l'identification rapide de la perte et de la polarité |
||||
|
|
|
||||
|
③Les options pour des estimations ignifuges telles qu'OFN/OFNP/OFNR sont disponibles pour répondre à différentes exigences de budget |
④Des longueurs de branche peuvent être adaptées aux besoins du client selon les besoins spécifiques |
||||
|
|
|
||||
|
⑤Excellentes stabilité et répétabilité |
- |
||||
|
|
- |
||||
* applications
réseaux de l'accès 1.Fiber
transmission de données 2.Fiber
3.Fiber systèmes de communication, réseaux TV par câble, réseaux de télécom
4. LANs (LANs), réseaux de zone ample (WANs), FTTx
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin Femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres de câble
|
Article |
Paramètre |
||||||
|
Type de fibre |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Compte de fibre |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Compte d'unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
24 noyaux/unité |
|
Porteur axial |
/ |
/ |
FRP |
||||
|
Diamètre extérieur d'unité de Sous-câble |
3.0mm |
||||||
|
Matériel de veste d'unité de Sous-câble |
PVC/LSZH |
||||||
|
Couleur de veste d'unité de Sous-câble |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Porteur central d'unité de Sous-câble |
Fil d'Aramid |
||||||
|
Diamètre extérieur de veste |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Matériel externe de veste |
PVC/LSZH |
||||||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Résistance à la traction (long terme) |
300N |
200N |
400N |
800N |
1600N |
||
|
Résistance à la traction (à court terme) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Écrasez la résistance (le long terme) |
300N/10cm |
||||||
|
Résistance d'écrasement (à court terme) |
1000N/10cm |
||||||
|
Rayon de cintrage minimum (dynamique) |
20D |
||||||
|
Rayon de cintrage minimum (charge statique) |
10D |
||||||
|
Température de fonctionnement |
-20~60℃ |
||||||
|
Température de stockage |
-20~60℃ |
||||||
|
Estimation du feu |
LES FORCES POUR L'OTAN/OFNR/OFNP |
||||||
* sélection de botte de connecteur
|
Type de botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable OD |
Image |
Dessins |
|
Botte ronde |
3,0 botte L=33mm |
3.0/3.2 |
|
|
|
3,0 botte L=17mm |
3.0/3.2 |
|
|
|
|
Botte carrée |
3,0 botte L=25mm |
3.0/3.2 |
|
|
|
Étiquette va-et-vient |
Universel pour toutes les bottes |
Universel |
|
|
* options de logement de couleur de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* sélection de polarité
|
corde de correction 12F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : JFOPT s'était concentré sur la production des pullovers de MPO pendant plus de 10 années, avec l'expertise professionnelle et un ensemble complet d'équipement de dessus-marque (SUMIX/JRG/OPTOTEST), permettant la production des pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production et équipement de MPO pour produire une grande quantité de pullovers de MPO rapidement et pour satisfaire efficacement des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité, y compris l'essai professionnel de qualité et la surveillance à chaque étape de fourniture de matière première aux processus de fabrication. Nous conduisons l'essai de l'interférence 3D de 100%, l'essai d'IL&RL, et l'inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Développement standard : JFOPT peut se développer et rigoureusement respecter aux normes de production de pullover de MPO basées sur les besoins des clients d'assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer plus avancé et à haut-exécuter des pullovers de MPO. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être considérées en adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover/matériel de câble/type de fibre et compte de noyau/connecteurs masculins ou femelles/normes perte par insertion/conditions de couleur/labels et demandes de personnalisation.
2.How assurons-nous des paramètres stables pour nos pullovers de MPO ?
Les pullovers du MPO de JFOPT subissent l'essai de l'interféromètre 3D de 100% et l'essai 100% de perte par insertion, assurant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MPO, assurant la livraison rapide.
4.What que d'autres produits liés MPO nous offrent ?
En plus des pullovers de MPO, nous fabriquons également des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs mâle-à-femelles de MPO, des pullovers de la TA, et d'autres produits liés MPO.
