Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO-LC 12C millimètre (OM1/2/3/4/5) 0.9mm Patchcord
Contactez-nous

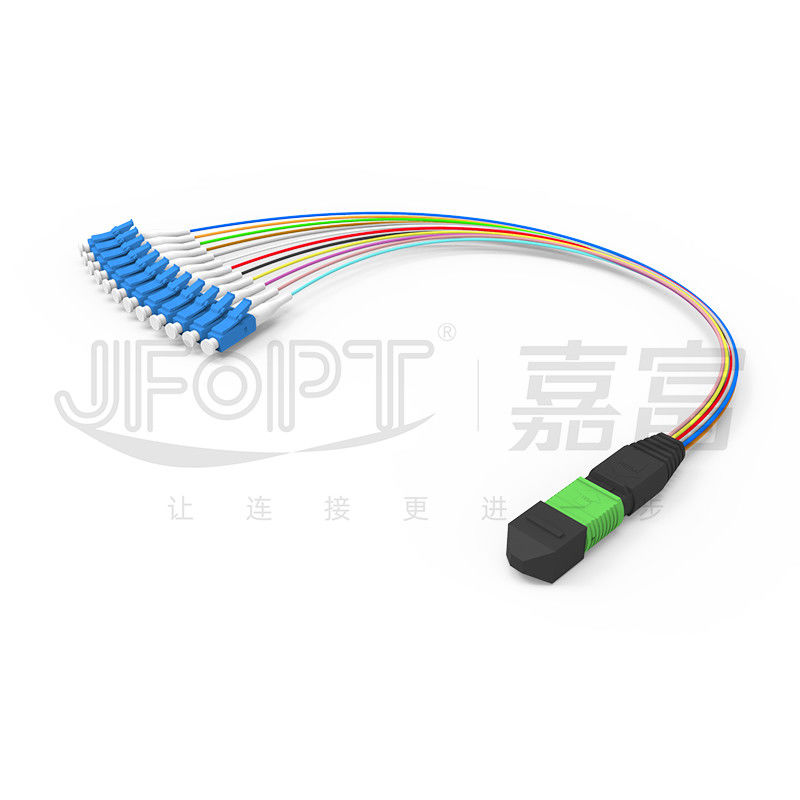

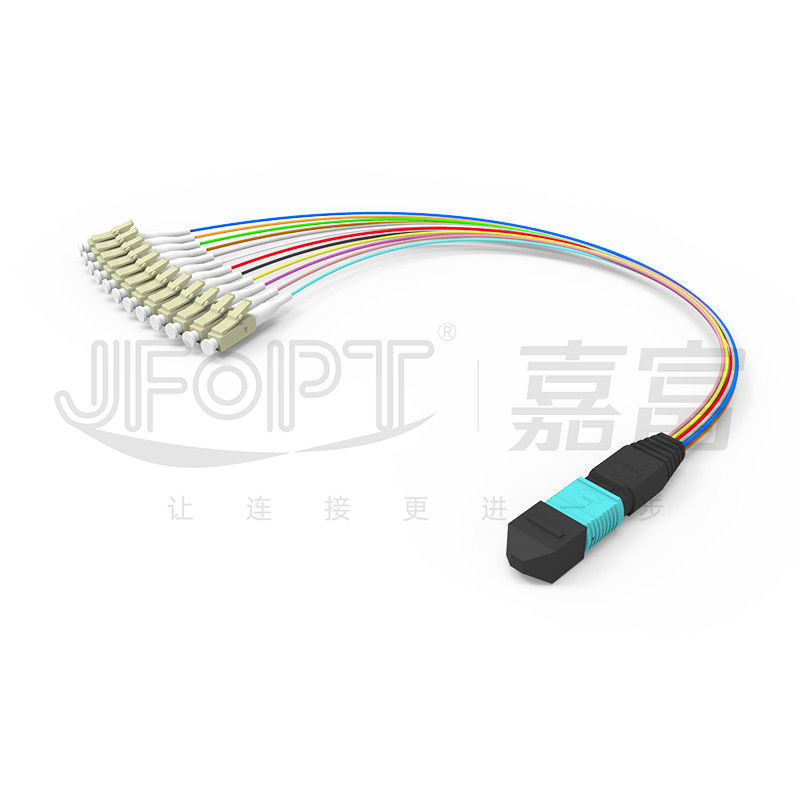

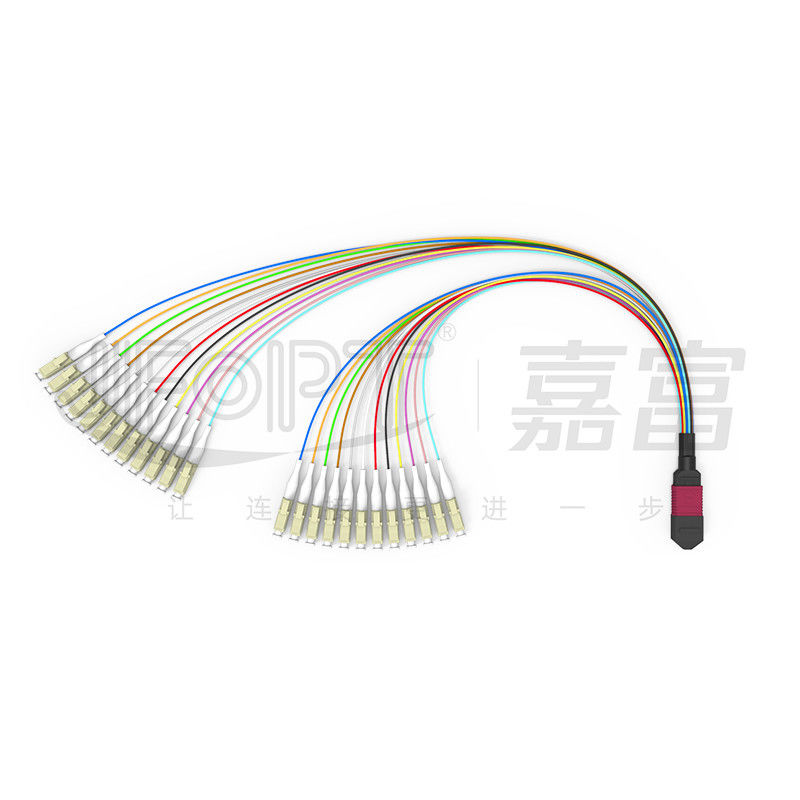

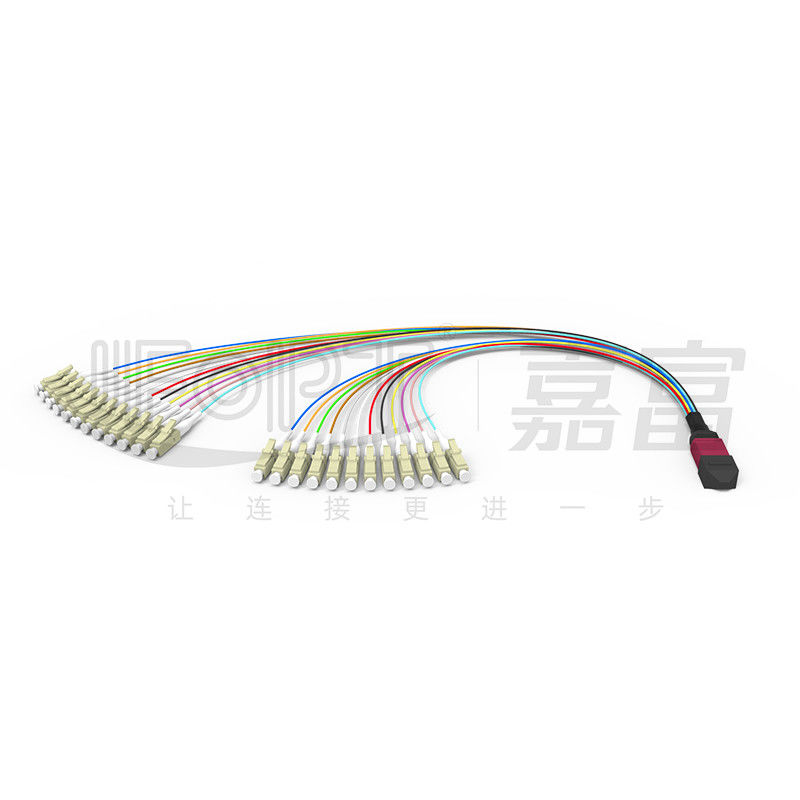

MPO/PC au câble d'évasion de LC/UPC pour la cassette modulaire de MPO
Pour compléter la cassette modulaire de MPO, JFOPT s'est développé et câble produit d'évasion de MPO-LC/SC. Ce genre de câble de correction est typiquement fait à partir de la fibre nue de ruban avec 0.9mm le tube que lâche a additionnés après l'embranchement. Cette conception protège non seulement les fibres nues mais maintient également un petit diamètre extérieur, le rendant approprié à l'espace limité à l'intérieur de la boîte de module. Les extrémités de LC/SC peuvent être équipées des agrafes duplex pour l'insertion et le retrait faciles. Nos connecteurs de MPO sont compatibles avec de diverses marques des adaptateurs et des connecteurs de MPO, aussi bien qu'adaptateurs de MTP.
* caractéristiques
|
①De divers types de fibres peuvent être commandés
|
②Petite longueur et diamètre, appropriés au petit espace à l'intérieur des boîtes de module
|
|
|
|
③Fibres multimode unimodales et avec la courbure-insensibilité de représentation pour réduire la perte
|
④Les couleurs multiples sont disponibles pour des connecteurs de MPO et de LC pour l'identifictaion
|
|
|
|
⑤arrêt 100% et essai d'usine assurer la qualité fiable et garantie
|
- |
|
-
|
* applications
câblage du centre 1.Data
Systèmes de communication 2.40G/100G optiques
3.Fiber systèmes de communication, réseaux de la télévision via câble, réseaux de télécom
4. LANs (LANs), réseaux de zone ample (WANs), FTTx
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres de connecteur de LC
|
Caractéristiques de connecteur |
Type de connecteur |
LC |
|||
|
Type de visage d'extrémité |
Unimodal : UPC/APC ; À plusieurs modes de fonctionnement : UPC |
||||
|
Type d'olive |
Olive en céramique de zircone de catégorie-Un |
||||
|
Couleur de logement de connecteur |
Bleu/vert/beige/Aqua/violette/chaux |
||||
|
Perte par insertion |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perte de retour |
Unimodal : UPC≥50dB ; APC≥60dB ; À plusieurs modes de fonctionnement : ≥25dB |
||||
|
Répétabilité |
≤0.2dB |
||||
|
Interchangeabilité |
≤0.2dB |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* sélection des couleurs de logement de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : Avec plus de 20 ans d'expérience de MPO et de production optique conventionnelle de pullover de fibre, JFOPT a une équipe de R&D et un équipement de production professionnels consacrés à répondre aux divers besoins d'installation. Nos produits ont passé des certifications et des essais internationaux multiples. |
|
||||
|
Capacité de fabrication : JFOPT a les lignes de production multiples pour MPO et connecteurs conventionnels, aussi bien qu'équipement de câble et d'embranchement, assurant la livraison rapide. |
|
||||
|
Contrôle de qualité : JFOPT a des mesures strictes de contrôle de qualité, y compris l'inspection de fin-visage d'usine et 100% examinant, utilisant l'équipement d'essai professionnel pour assurer la représentation de transmission stable. |
|
||||
|
Standardisation : JFOPT peut fournir de divers services de personnalisation pour des types de connecteur, types de câble, diamètres extérieurs, couleur, ordres de fil, emballage, et soutient davantage, et également la production faite sur commande basée sur des conceptions client-fournies ou des échantillons, assurant la stabilité de cohérence et de représentation pour répondre à différentes exigences de câblage. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D consacrée au développement et à la production de divers pullovers optiques performants de fibre, satisfaisant les exigences changeantes du marché. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, les recommandations de produit, et l'entretien après-vente, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant les pullovers aux besoins du client de embranchement de MPO ?
Il est important de considérer la longueur, la longueur de branche, le diamètre de branche, le matériel de câble, le type et le compte de fibre, les connecteurs masculins ou femelles, les conditions de normes de perte d'insertion, de couleur, d'étiquetage, et autre de personnalisation.
2.How assurons-nous la stabilité de nos pullovers de fibre ?
Les pullovers de la fibre de JFOPT subissent l'essai 100% de perte par insertion et l'inspection de fin-visage, assurant la représentation stable.
3.What est notre délai de livraison ?
Pour les produits standard, notre délai de livraison a lieu dans un délai de 5 jours ouvrables, assurant l'expédition rapide.
4.What que d'autres produits liés MPO nous offrent ?
Nous fabriquons également des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs hommes-femmes de MPO, des pullovers de la TA, et d'autres produits liés MPO.
