Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product: CE/UL/ROHS/REACH Company: ISO9001/ISO14001
Numéro de modèle:
JFOD-OSP-PLCI1N
Contactez-nous

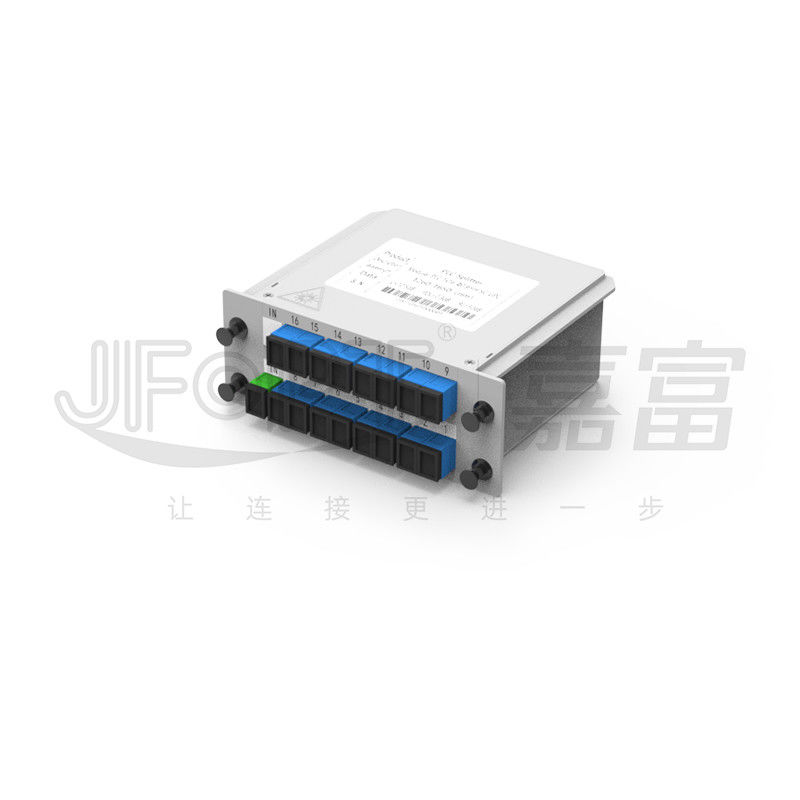

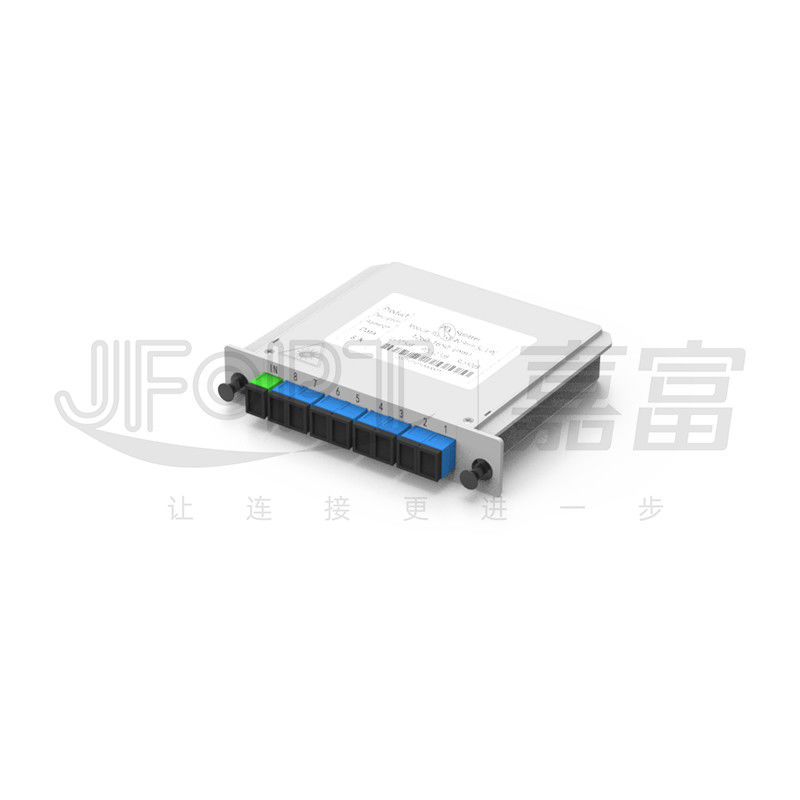

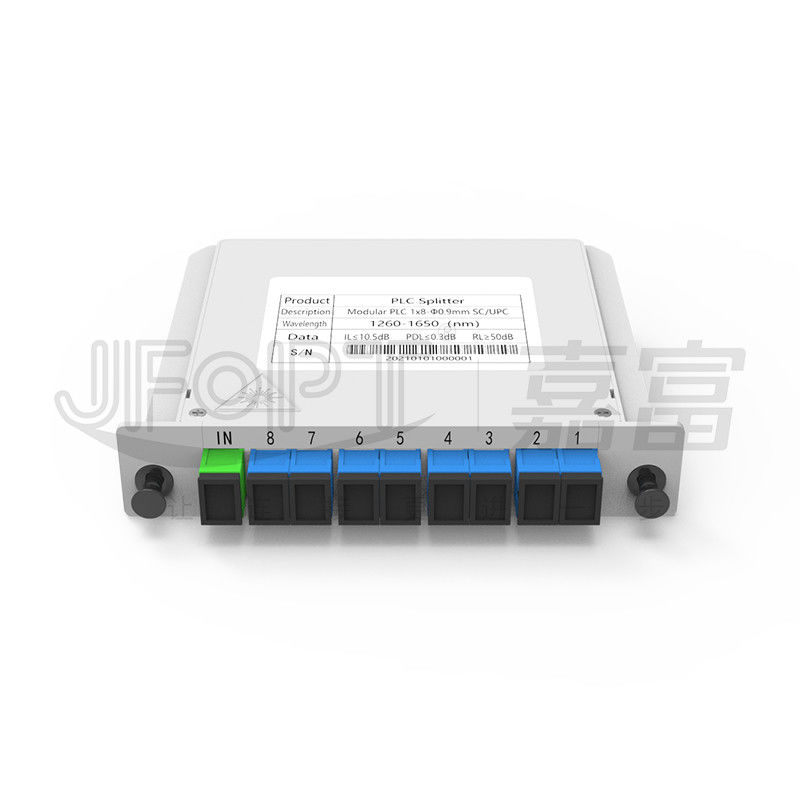

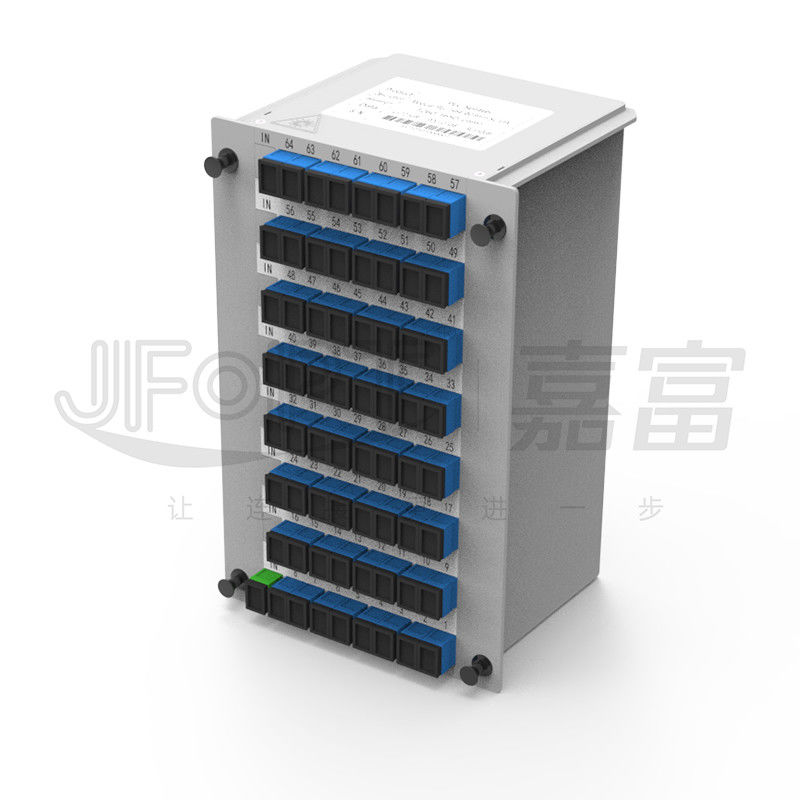

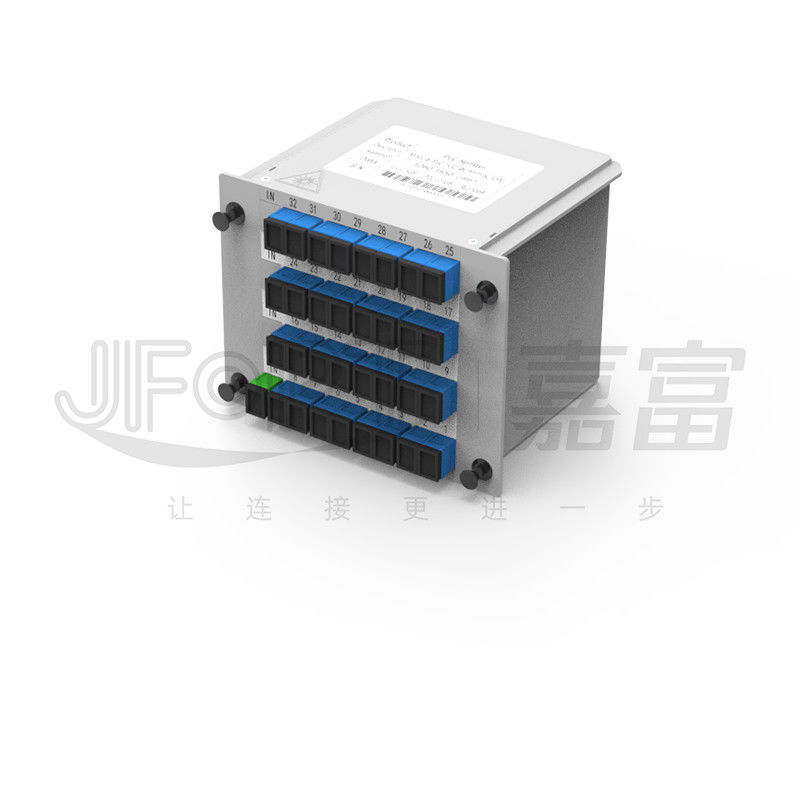

Module embrochable optique de diviseur de fibre de PLC utilisé dans des boîtes de distribution et des coffrets d'extrémité
Le diviseur de fibre optique de PLC est un dispositif optique intégré de distribution d'énergie de guide d'ondes basé sur le substrat de quartz, qui est particulièrement approprié à relier l'équipement terminal dans le réseau de PON et à diviser le signal optique dans le système de communication de fibre optique en sorties multiples. Il a les caractéristiques de la petite taille, du mécanisme compact, de la basse perte par insertion, de la distribution d'énergie uniforme, et de la bonne adaptabilité environnementale. Le diviseur optique de boîte embrochable de PLC est principalement utilisé pour des points d'accès client dans les systèmes de FTTX qui exigent la division optique, et peut être installé dans la boîte de jonction de boîte de distribution de fibre avec une parenthèse embrochable.
* caractéristiques
|
①Inclus dans un ABS de haute qualité machinant la boîte en plastique pour l'excellente protection et la transmission stable |
②Puissance optique uniforme se dédoublant pour distribuer des signaux même à chaque utilisateur |
||||
|
|
|
||||
|
③Structure compacte et petite taille, appropriées à l'installation dans diverses boîtes de distribution existantes |
④Le diviseur simple peut avoir les canaux fendus multiples, soutenant plus de 64 canaux |
||||
|
|
|
||||
* applications
Réseaux 1.ODN
2.Fiber à la maison (FTTH)
systèmes de communication 3.Optical
équipement de l'essai 4.Fiber optique
* représentation technique
|
Article |
Paramètre |
||||||
|
Spécifications |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
|
Longueur d'onde fonctionnante |
1260nm~1650nm |
||||||
|
Longueur d'onde d'essai |
1310nm, 1550nm |
||||||
|
Perte par insertion (norme de catégorie P) |
≤3.8dB |
≤7.2dB |
≤10.3dB |
≤13.5dB |
≤16.7dB |
≤20.4dB |
|
|
Uniformité |
≤0.6dB |
≤0.8dB |
≤1.0dB |
≤1.3dB |
≤1.6dB |
≤2.0dB |
|
|
Perte dépendante de polarisation |
≤0.25dB |
≤0.25dB |
≤0.3dB |
≤0.3dB |
≤0.35dB |
≤0.35dB |
|
|
Perte de retour |
UPC≥50dB, APC≥60dB |
||||||
|
Directivité |
≥55dB |
||||||
|
Température de fonctionnement |
-40℃~85℃ |
||||||
|
Température de stockage |
-40℃~85℃ |
||||||
|
Note : |
|||||||
* chiffre de diviseur de PLC
* paramètres de produit
|
Spéc. de diviseur de PLC |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
|
Type de fibre |
G657A1 |
||||||
|
Taille de paquet (L×W×D) (millimètres) |
130×100×25 |
130× |
130× |
130× |
|||
|
Type de connecteur |
Modèle de Conncetor |
Sc |
|||||
|
Polonais |
APC/UPC |
||||||
|
Type de connecteur |
Modèle de Conncetor |
Sc |
|||||
|
Polonais |
APC/UPC |
||||||
* emballage de produit
|
|
|
|
Emballé dans l'emballage de boursouflure |
placé dans une boîte externe, et scellé |
* force d'usine
|
Spécialisation : JFOPT a la technologie et l'équipement de production professionnelle pour fabriquer de divers types de diviseurs de fibre, y compris la fibre nue, le mini module, la boîte d'ABS, la cassette embrochable, le plateau intégré, et les diviseurs montés sur crémaillère. |
|
|
Capacité de production : JFOPT utilise l'installation de fabrication spécialisée d'équipement et de connecteur de production de circuit optique pour produire rapidement les diviseurs de haute qualité de fibre en grande quantité. |
|
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité telles que l'essai de perte par insertion, l'inspection de fin-visage, l'essai de division de rapport, et l'isolement examinant pour assurer la qualité du produit. |
|
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer une plus petite, inférieure perte, et des diviseurs performants de fibre. |
|
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
* Q&A fréquent
1.What devrait être considéré en achetant des diviseurs de fibre ?
Il est important de considérer la méthode de empaquetage, le nombre de canaux, le type de fibre, le diamètre de fibre, la longueur de fibre, le type de connecteur, et le type externes de fin-visage.
2.Can nous adaptons la méthode aux besoins du client de empaquetage pour nos diviseurs de fibre ?
Oui, nous offrons de diverses options de empaquetage telles que la fibre nue, micromodule, boîte d'ABS, cassette pigtailed, plateau, et monté sur crémaillère intégrés. En plus, nous pouvons adapter la longueur, des couleurs de fibre nue et de gaine externe, des dimensions de empaquetage, et des types aux besoins du client de connecteur.
3.Can nous adaptons la configuration aux besoins du client de canal de nos diviseurs de fibre ?
Oui, nous pouvons adapter le diviseur aux besoins du client avec différentes configurations de canal selon les besoins des clients.
4.Can nous choisissons le type de connecteur pour nos diviseurs de fibre ?
Nous avons l'installation de fabrication professionnelle de connecteur et pouvons produire des diviseurs de fibre avec de divers types de connecteur, tels que SC/LC/FC/ST.
5.What le délai d'exécution de la livraison est-il pour nos diviseurs de fibre ?
Pour les produits standard, le délai d'exécution de la livraison a lieu dans un délai de 3 jours ouvrables.
