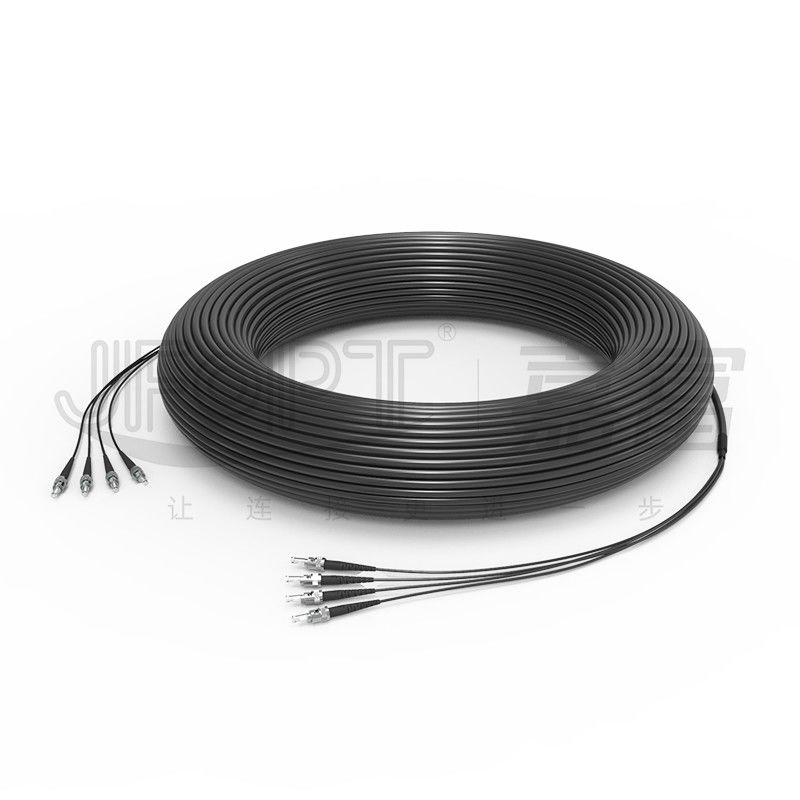

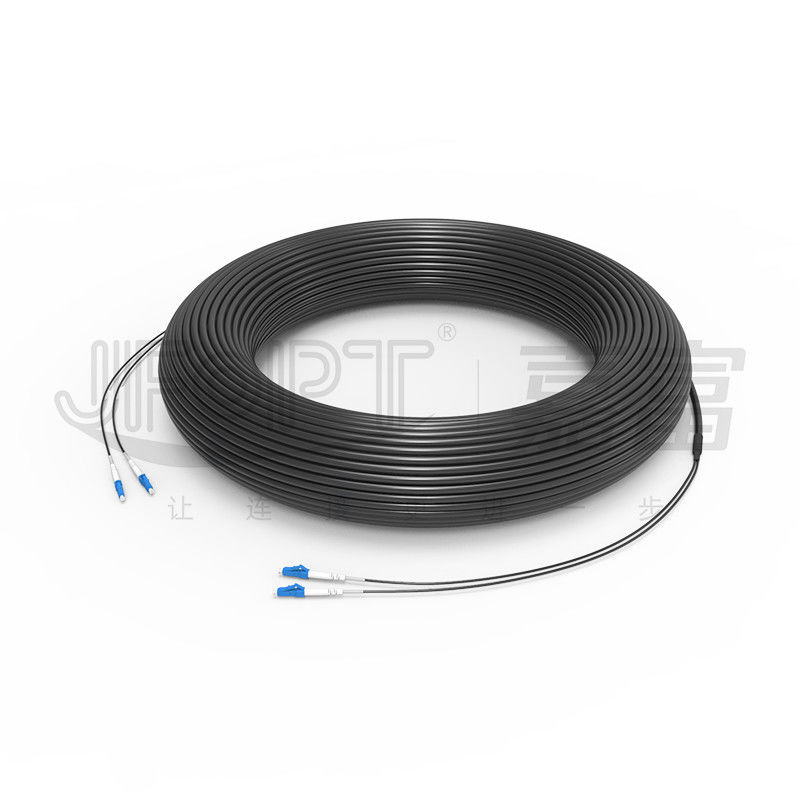

Multi-fibre externe de diamètre de câble blindé de FTTA petite pour la résistance Pré-terminée d'écrasement de rond de la station de base BBU-RRU
Le câble blindé à une seule couche de station de base utilise un câble à fibres optiques à un noyau comme unité de sous-câble. L'unité de sous-câble se compose d'un câble et d'un fil 0.9mm revêtus d'aramid pour le renfort. Le sous-câble est enveloppé avec une couche de l'armure d'acier inoxydable, qui est encore couverte de couche de fil d'aramid. En conclusion, le câble est expulsé avec une couche externe de matériel de PVC/LSZH/TPU pour former le câble équipé final.
* caractéristiques du produit
|
①La conception d'armure fournit une solution rentable |
②L'embranchement Direct tient compte d'adapter la longueur aux besoins du client de différentes branches |
|
|
|
|
③Très utilisé dans la transmission à distance de FTTA aux stations de base |
- |
|
|
- |
* applications
systèmes de communication de la station 1.Base
systèmes de la surveillance 2.Video

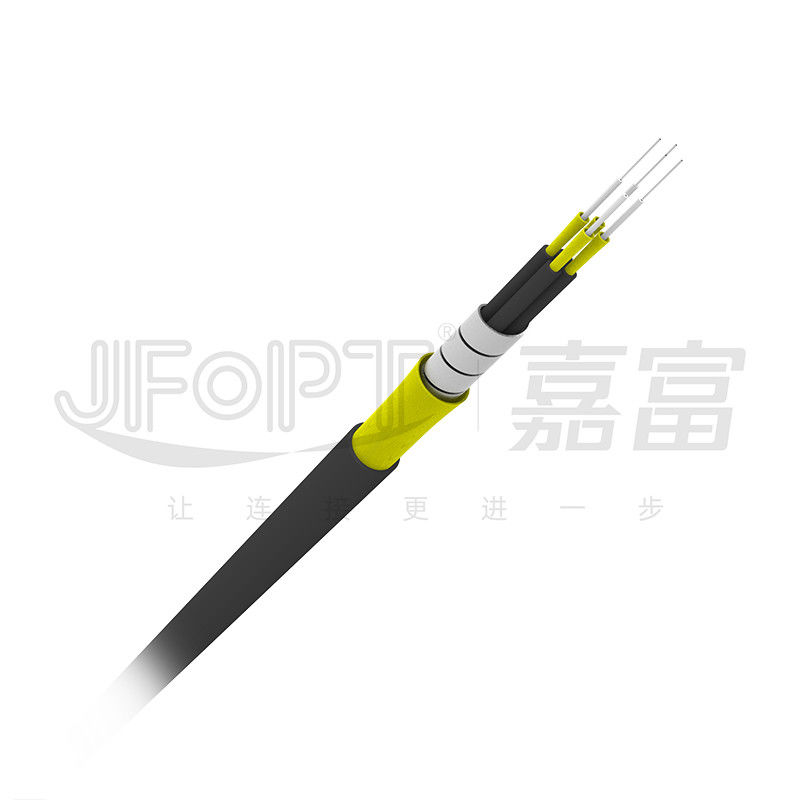

* présentation de structure
* paramètres de câble
|
Articles |
Caractéristiques |
|||||||
|
Compte de fibre |
2 |
4 |
||||||
|
Intérieur |
Matériel |
LSZH |
||||||
|
Épaisseur |
0.4mm±0.05mm |
|||||||
|
Diamètre extérieur |
1.9mm±0.1mm |
|||||||
|
Stelltube inoxydable |
Matériel |
SUS204 |
||||||
|
Diamètre extérieur |
4.8mm±0.3mm |
6.0mm±0.3mm |
||||||
|
Épaisseur |
0.4mm±0.05mm |
|||||||
|
Gap |
0.3mm±0.10mm |
|||||||
|
Force |
Modèle |
Fil d'Aramid |
||||||
|
position1 |
En dehors de la fibre Serré-protégée |
|||||||
|
position2 |
En dehors du tube d'acier inoxydable |
|||||||
|
Veste externe |
Matériel |
LSZH |
||||||
|
Couleur |
Noir |
|||||||
|
Épaisseur |
0.9mm±0.1mm |
1.1mm±0.1mm |
||||||
|
Diamètre |
7.0mm±0.3mm |
8.0mm±0.5mm |
||||||
* représentation mécanique
|
Articles |
Caractéristiques |
|||||||
|
Compte de fibre |
2 |
4 |
||||||
|
Compression Strength/N/100m résistant |
≥3000 |
|||||||
|
Tension /N/10cm (à court terme) |
≥1000 |
≥1200 |
||||||
|
Tension (long terme) /N/10cm |
≥600 |
≥800 |
||||||
|
Weight/Kg/Km |
65 |
85 |
||||||
|
Temperature/℃ fonctionnant |
-40~+80 |
|||||||
|
Stockage Temperature/℃ |
-40~+80 |
|||||||
* paramètres de fibre
|
Mode unitaire |
|||||||
|
Articles |
Unité |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diamètre de champ de mode |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diamètre de revêtement |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
Non-circularité de revêtement |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diamètre de revêtement |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Longueur d'onde de coupure de câble |
nanomètre |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Atténuation |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
À plusieurs modes de fonctionnement |
|||||||
|
Articles |
unité |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diamètre de noyau |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diamètre de revêtement |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Non-circularité de noyau |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Non-circularité de revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diamètre de revêtement |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largeur de bande d'OFL |
850nm |
Mégahertz·kilomètre |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Mégahertz·kilomètre |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Affaiblissement linéique |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* emballage de produit
|
|
|
|
Emballé sur le tambour |
Tambour scellé |
* force d'usine
|
Spécialisation : JFOPT a une équipe de recherche et développement, une technologie de production, et un équipement professionnels pour produire de diverses structures des câbles de fibre de station de base, y compris le tout-diélectrique, l'armure non métalliques, porteur central central non métallique/métallique d'armure de sous-unité, et plus. |
|
||||
|
Capacité de production : JFOPT a une chaîne et un équipement de production pour que la mise en gaine à large diamètre de câble, les longueurs faites sur commande de offre, l'enroulement fait sur commande, et la production par lots réponde aux besoins de client. |
|
||||
|
Contrôle de qualité : JFOPT met en application le contrôle de qualité strict, choisissant les matériaux qui sont conformes entièrement aux conditions internationales, nationales, ou industriellement compatibles, et peut fournir la certification appropriée. |
|
||||
|
Standardisation : L'équipe professionnelle de JFOPT comprend vos besoins spécifiques et fournit les solutions adaptées aux besoins du client. Si c'est construction, expansion, ou entretien de station de base, nous pouvons offrir le conseil et l'appui professionnels pour assurer le progrès sans heurt de vos projets. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique, conduisant des hausses de recherche et développement pour des produits annuellement, et présentant sans interruption les produits innovateurs pour satisfaire des exigences en évolution du marché. |
|
||||
|
Service et support technique : JFOPT fournit non seulement les produits de haute qualité mais également le support technique complet et le service après-vente. Notre équipe technique professionnelle peut fournir des conseils d'installation, des essais de performances, le dépannage, et d'autres services. |
|
||||
* Q&A fréquent
1.What devrait être considéré en choisissant les câbles optiques de fibre ?
Il est important de considérer le type de câble, le compte de fibre, la couleur, le diamètre extérieur, le matériel, l'estimation du feu, la représentation mécanique, et d'autres caractéristiques appropriées.
2.Can nous demandons des couleurs et l'impression adaptées aux besoins du client sur les câbles ?
Oui, nous pouvons adapter les couleurs et l'impression de câble basée sur les échantillons et vous contenter aux besoins du client pour fournir.
3.Can nous avons les câbles optiques de fibre transformés en pullovers optiques à distance de fibre pour l'usage de station de base ?
Nous avons un connecteur professionnel traitant la chaîne de production qui peut transformer de divers câbles optiques de fibre en pullovers optiques de fibre que vous avez besoin pour des applications de station de base.
4.What que d'autres types de câbles optiques de fibre peuvent nous fabriquer ?
Nous pouvons fabriquer différents types de câbles optiques d'intérieur et extérieurs de fibre, y compris des câbles d'interface, de mini câbles, les câbles de btreakout, ADSS, GYTA, GYTS, GYXTW, et plus.
5.What est notre délai d'exécution de la livraison ?
Pour les câbles optiques réguliers de fibre, nous avons habituellement un délai d'exécution de 3 jours ouvrables.
