Name: Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale
Brand: JFOPT
SKU: JFOC-GJBSFJV/GJBSFJH/GJBSFJU
Rating: 4.9 (186 reviews)

Maison > produits > Câble optique blindé d'intérieur de fibre >

Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale

Câble optique blindé de fibre de Dual Core

câble blindé de fibre de sous câble de 3.0mm

câble blindé de fibre avec le tube en spirale

Lieu d'origine:

La Chine

Nom de marque:

JFOPT

Certification:

Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001

Numéro de modèle:

JFOC-GJBSFJV/GJBSFJH/GJBSFJU

Contactez-nous

Demandez une citation

Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale

Détails de produit

Forme:

Elliptique et plat

Application:

D'intérieur de fond/couloir/câblage vertical d'axe

Nombre de noyaux:

Diamètre extérieur:

4.0*7.0

Porteur central:

Fil d'Aramid

Type de veste:

Sous-marin - veste de câble + veste plate externe

Couleur:

Couleurs de la norme 12 du CEI (personnalisables sur demande)

Méthode d'arrêt:

Arrêt après l'embranchement

Conditions de paiement et d'expédition

Quantité de commande min

1000 mètres

Prix

Quotation based on the model

Délai de livraison

1-5 jours

Conditions de paiement

T/T / Paypal/ordre commercial d'assurance par l'intermédiaire d'Alibaba

Capacité d'approvisionnement

100km par jour

Produits connexes

Contactez-nous

86-755-83570641

sales@jfopt.com

86-755-83570641

Contact maintenant

Description de produit

Sous-câble blindé du câble plat 3.0mm de Dual Core blindé avec la longue durée de vie de force à haute résistance en spirale de tube

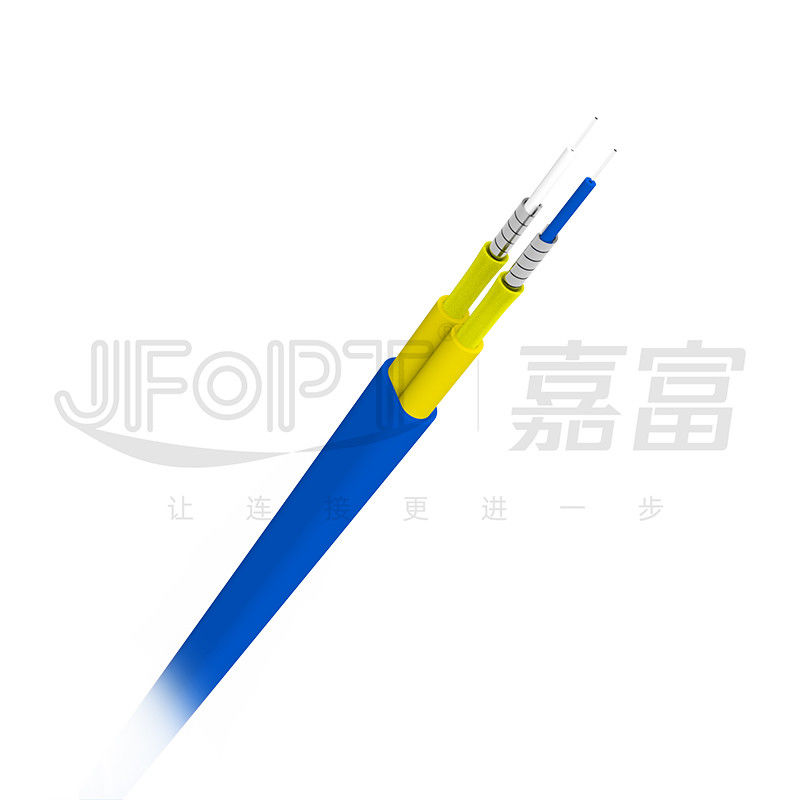

Le câble plat duplex (câble 3,0 simple-blindé) emploie un câble à fibres optiques simple-blindé à un noyau de diamètre 3.0mm extérieur (la fibre serré-protégée par 0.9mm comme milieu de transmission, le noyau de fibre est extérieurement enveloppée avec une armure d'acier inoxydable, et un fil d'aramid est employé comme unité de force-amélioration) comme unité de sous-câble, et est expulsé avec une couche de matériel plat de PVC/LSZH/TPU comme gaine externe.

* caractéristiques du produit

①Les deux sous-câbles de 3.0mm sont couverts de gaine protectrice pour augmenter la résistance à l'usure de tension et	②Peut être employé pour la transmission de communication entre les structures mécaniques mobiles

③Peut être ajouté avec le kit de tirer-oeil pour la traction de fond	④Chaque noyau du sous-câble est individuellement blindé pour la protection

* applications

1.Indoor a structuré le câblage
systèmes de communication 2.Optical
centres 3.Data

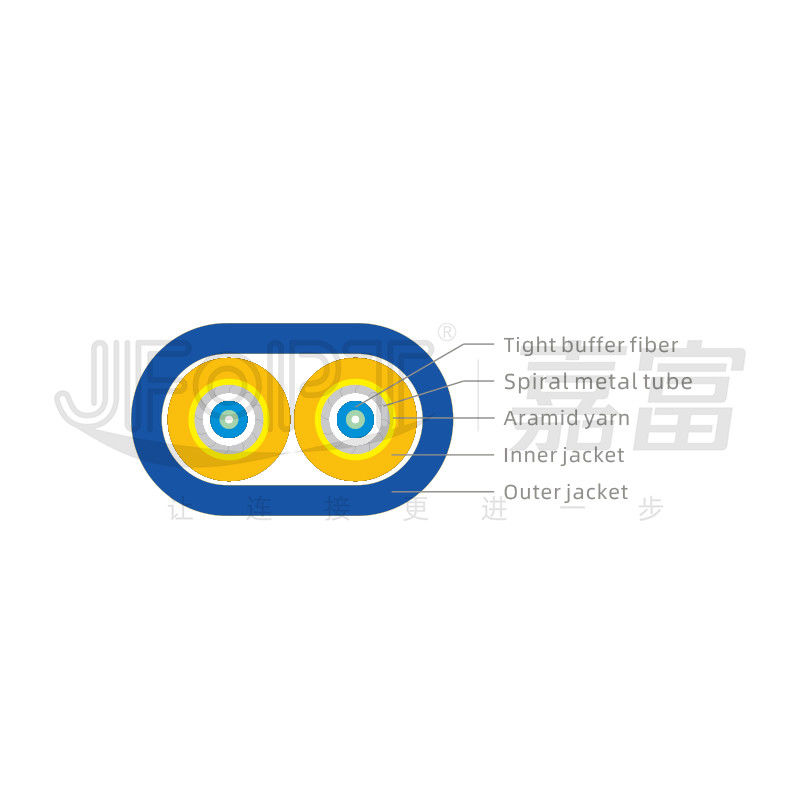

* présentation de structure

* paramètres de câble

Articles		Caractéristiques
Compte de fibre			2
Sous-câble	Serré protégé	Dimension	0.85±0.05mm
		Matériel	PVC/LSZH
		Couleur	(SM) bleu blanc/jaune/orange (millimètres)
	Tube d'Armord	Dimension	1.65±0.1mm
		Matériel	SUS304
	Porteur central		Fil d'Aramid
	Veste	Dimension	3.0±0.1mm
		Matériel	PVC/LSZH
		Couleur	(SM) /Orange jaune (millimètre) ou adapté aux besoins du client
	identification de Sous-câble		1# - 2#
Veste externe	Dimension		(4.0*7.0) ±0.2mm
	Matériel		PVC/LSZH/TPU
	Couleur		Noir ou adapté aux besoins du client

* représentation mécanique

Articles		Caractéristiques
Compte de fibre		2
Tension) (de long terme/N		400
Tension (à court terme)/N		600
Crush/N/100mm		3000
Rayon de cintrage minimal /mm (dynamique)		60D
Rayon de cintrage minimal /mm (statique)		30D
Temperature/℃ fonctionnant		-20~+70 (PVC) /-40~+80 (LSZH/TPU)
Stockage Temperature/℃		-40~+80

* paramètres de fibre

Mode unitaire
Articles		Unité	G.652D	G.657A1	G.657A2
Diamètre de champ de mode	1310nm	μm	9.1±0.4	8.8±0.4	8.8±0.4
Diamètre de champ de mode	1550nm	μm	10.4±0.5	9.8±0.5	9.8±0.5
Diamètre de revêtement		μm	125±1	125±0.7	125±0.7
Non-circularité de revêtement		%	≤1	≤0.7	≤0.7
Erreur de concentricité de Noyau-revêtement		μm	≤0.6	≤0.5	≤0.5
Diamètre de revêtement		μm	245±7	245±5	245±5
Non-circularité de revêtement		%	≤6.0	≤6.0	≤6.0
Erreur de concentricité de Revêtement-revêtement		μm	≤12.0	≤12.0	≤12.0
Longueur d'onde de coupure de câble		nanomètre	λcc≤1260	λcc≤1260	λcc≤1260
Atténuation (maximum)	1310nm	dB/km	≤0.34	≤0.35	≤0.35
Atténuation (maximum)	1550nm	dB/km	≤0.2	≤0.21	≤0.21

À plusieurs modes de fonctionnement
Articles		unité	62.5/125	50/125	OM3-150	OM3-300	OM4
Diamètre de noyau		μm	62.5±2.5	50±2.5	50±2.5	50±2.5	50±2.5
Diamètre de revêtement		μm	125±1.0	125±1.0	125±1.0	125±1.0	125±1.0
Non-circularité de noyau		%	≤5.0	≤5.0	≤5.0	≤5.0	≤5.0
Non-circularité de revêtement		%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Erreur de concentricité de Noyau-revêtement		μm	≤1.5	≤1.5	≤1.0	≤1.0	≤1.0
Diamètre de revêtement		μm	245±7	245±7	245±7	245±7	245±7
Non-circularité de revêtement		%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Erreur de concentricité de Revêtement-revêtement		μm	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Largeur de bande d'OFL	850nm	Mégahertz·kilomètre	≥160	≥500	≥700	≥1500	≥3500
Largeur de bande d'OFL	1300nm	Mégahertz·kilomètre	≥500	≥500	≥500	≥500	≥500
Affaiblissement linéique	850nm	dB/km	≤3.0	≤2.5	≤2.3	≤2.3	≤2.3
Affaiblissement linéique	1300nm	dB/km	≤1.0	≤0.7	≤0.6	≤0.6	≤0.6

* emballage de produit


Emballé sur le tambour	Tambour scellé

* force d'usine

Spécialisation : JFOPT a une équipe de R&D, une technologie de production, et un équipement professionnels pour produire les câbles de haute qualité qui répondent aux différents besoins environnementaux et de condition.

Capacité de production :

JFOPT a 40 machines blindées d'intérieur de fabrication de câble, assurant la livraison opportune des ordres blindés à grande échelle de câble. Avec les lignes de production et l'équipement professionnels, ils peuvent efficacement produire une grande quantité de câbles pour satisfaire des requêtes du client.

Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale 8

Contrôle de qualité :

JFOPT met en application des mesures strictes de contrôle de qualité. En plus des inspections entrantes matérielles, le processus de fabrication incorpore les systèmes d'essai automatisés de qualité pour différents composants tels que le serré-amortissement, armoring en spirale, et mise en gaine externe. Tout l'équipement d'essai de production est régulièrement maintenu. Avec des années d'expertise technique et de processus de fabrication blindés mûrs de pullover, ils peuvent éliminer presque toutes les anomalies en câbles blindés.

Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale 9

Développement de normes :

JFOPT a une équipe professionnelle et expérimentée de R&D qui peut fournir des câbles travaillés pour répondre aux différents besoins environnementaux et de condition, assurant la satisfaction du client.

Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale 10

Innovation technologique :

JFOPT souligne l'innovation technologique et conçoit les produits blindés de câble avec différents structures, tailles, comptes de noyau, et couleurs pour répondre aux besoins divers des clients.

Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale 11

Service et support technique :

JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client.

Câble optique blindé du câble 3.0mm de fibre de Dual Core sous blindé avec le tube en spirale 12

* Q&A fréquent

1. Quels facteurs devraient être considérés en achetant les câbles à fibres optiques ?
Il est important de considérer le modèle, la couleur, le diamètre extérieur, le matériel, l'estimation du feu, et la représentation mécanique du câble à fibres optiques.

2.Do vous accepter la personnalisation de couleur et d'impression ?
Oui, nous pouvons adapter la couleur et l'impression aux besoins du client basées sur les échantillons que vous fournissez.

les types 3.What de câbles à fibres optiques peuvent vous produire ?
Nous pouvons produire de divers types de câbles à fibres optiques d'intérieur et extérieurs, y compris des cordes de correction, de mini câbles, les câbles plats, ADSS, GYTA, GYTS, GYXTW, et plus.

4.What la quantité d'ordre minimum est-elle pour vos câbles à fibres optiques ?
Pour les câbles à fibres optiques réguliers, la quantité d'ordre minimum est de 1 kilomètre. Pour les câbles à fibres optiques spéciaux, contactez svp notre équipe de ventes pour de plus amples informations.

5.What votre délai de livraison est-il cadre ?
Typiquement, le délai de livraison pour les câbles à fibres optiques réguliers a lieu dans un délai de 3 jours ouvrables.
