Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Numéro de modèle:
JFOC-GJIDFH/GJIDFU
Contactez-nous
Double Mini Cable Double Jackets blindé/structure nue à l'intérieur de fibre/qui fait gagner de la place/de haute résistance et à haute densité

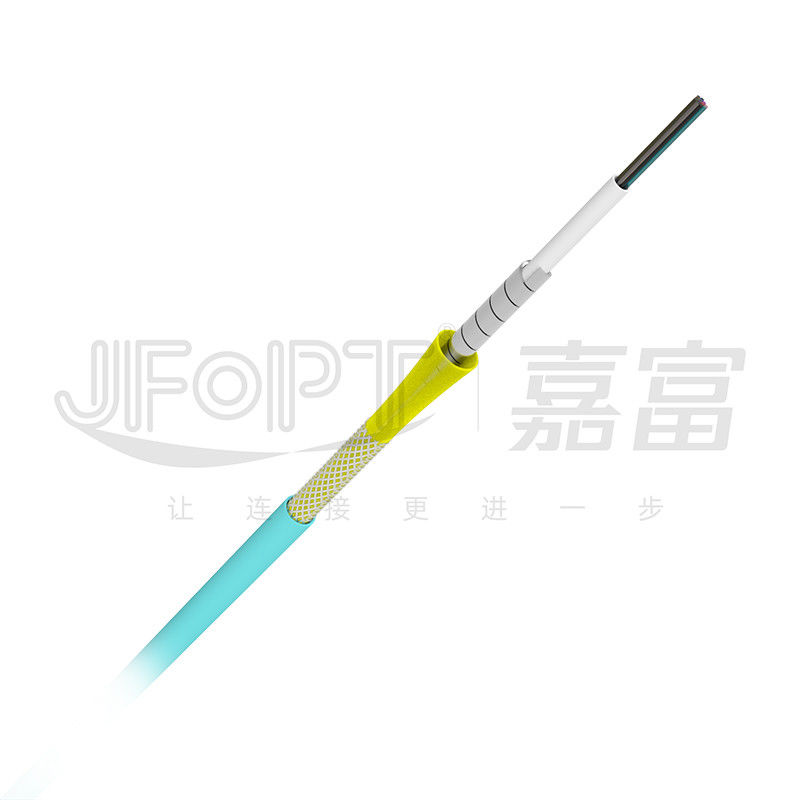

Mini Cable (double Armor Double Jacket) se compose d'une fibre enduite par 0.25mm insérée dans une veste intérieure zéro de l'halogène de basse fumée (LSZH) (quelques comptes de noyau peuvent avoir une couche d'aramid entre les fibres enduites et la veste intérieure). La veste intérieure est alors couverte de couche de tuyauterie et d'aramid d'acier inoxydable, et l'aramid est encore enveloppé avec une couche tressée d'acier inoxydable. En conclusion, une veste externe de LSZH/TPU est expulsée. La conception de ce câble vise à fournir les connexions à haute densité de fibre dans l'espace limité tout en offrant la protection et la résistance physiques supplémentaires à l'interférence.
* caractéristiques du produit
|
①Noyaux de haute qualité de fibre avec l'excellente et stable représentation optique |
②La double protection physique augmente la force et la longévité du câble |
|
|
|
|
③Conception compacte et à haute densité appropriée aux applications exigeant les connexions multiples de fibre |
④Les matériaux de câble sont conformes aux normes environnementales, et des matériaux ignifuges plus élevés de catégorie peuvent être choisis |
|
|
|
* applications
systèmes de communication 1.Optical
2.Interconnection du matériel de transmission
communication 3.Fiber optique
* présentation de structure
* paramètres de câble
|
Articles |
Paramètres |
||||||
|
Compte de fibre |
2 | 12 |
14 | 24 |
|||||
|
Fibre |
Diamètre |
0.25±0.015mm |
|||||
|
Couleur |
Bleu/orange/vert/Brown/gris/blanc/rouge/noir/jaune/pourpre/rose/Aqua |
||||||
|
Veste intérieure |
Diamètre |
1.4±0.1mm |
3.0±0.2mm |
||||
|
Matériel |
LSZH |
||||||
|
Tube en spirale en métal |
Diamètre intérieur |
1.5±0.1mm |
3.2±0.2mm |
||||
|
Diamètre extérieur |
2.0±0.1mm |
4.0±0.2mm |
|||||
|
Gap |
0.15±0.05mm |
0.2±0.1mm |
|||||
|
Matériel |
SUS204 |
||||||
|
Tresse d'acier inoxydable |
Matériel |
SUS304 |
|||||
|
Veste externe |
Diamètre |
3.0±0.1mm |
6.0±0.3mm |
||||
|
Matériel |
LSZH/TPU |
||||||
|
Couleur |
Bleu pour le SM, gris le millimètre, ou adapté aux besoins du client |
||||||
* représentation mécanique
|
Articles |
Paramètres |
||||||
|
Compte de fibre |
2 | 12 |
14 | 24 |
|||||
|
Résistance à la traction (long terme) /N |
150 |
600 |
|||||
|
Résistance à la traction /N (à court terme) |
300 |
1000 |
|||||
|
Écrasez la résistance /N/10cm |
3000 |
||||||
|
Rayon de cintrage minimal /mm (dynamique) |
60D |
||||||
|
Rayon de Min.Bending /mm (statique) |
30D |
||||||
|
Temperature/℃ fonctionnant |
-40 | +80 |
||||||
|
Magasin Temperature/℃ |
-40 | +80 |
||||||
* paramètres de fibre
|
Mode unitaire |
|||||||
|
Articles |
Unité |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diamètre de champ de mode |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diamètre de revêtement |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
Non-circularité de revêtement |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diamètre de revêtement |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Longueur d'onde de coupure de câble |
nanomètre |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Affaiblissement linéique |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
À plusieurs modes de fonctionnement |
|||||||
|
Articles |
Unité |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diamètre de noyau |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diamètre de revêtement |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Erreur de concentricité de noyau |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Non-circularité de revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diamètre de revêtement |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largeur de bande d'OFL |
850nm |
Mégahertz·kilomètre |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Mégahertz·kilomètre |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Affaiblissement linéique |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* emballage de produit
|
|
|
|
Emballé sur le tambour |
Tambour scellé |
* force d'usine
|
Spécialisation : JFOPT a une équipe de R&D, une technologie de production, et un équipement professionnels pour produire les câbles de haute qualité qui répondent aux différents besoins environnementaux et de condition. |
|
||||
|
Capacité de production : JFOPT a 40 machines blindées d'intérieur de fabrication de câble, assurant la livraison opportune des ordres blindés à grande échelle de câble. Avec les lignes de production et l'équipement professionnels, ils peuvent efficacement produire une grande quantité de câbles pour satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité. En plus de la fourniture matérielle et des inspections entrantes, le processus de fabrication incorpore les systèmes d'essai automatisés de qualité pour différents composants tels que le serré-amortissement, armoring en spirale, et mise en gaine externe. Tout l'équipement d'essai de production est régulièrement maintenu. Avec des années d'expertise technique et de processus de fabrication blindés mûrs de pullover, ils peuvent éliminer presque toutes les anomalies en câbles blindés. |
|
||||
|
Développement de normes : JFOPT a une équipe professionnelle et expérimentée de R&D qui peut fournir des câbles travaillés pour répondre aux différents besoins environnementaux et de condition, assurant la satisfaction du client. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et conçoit les produits blindés de câble avec différents structures, tailles, comptes de noyau, et couleurs pour répondre aux besoins divers des clients. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1. Quels facteurs devraient être considérés en achetant les câbles à fibres optiques ?
Il est important de considérer le modèle, la couleur, le diamètre extérieur, le matériel, l'estimation du feu, et la représentation mécanique du câble à fibres optiques.
2.Do vous accepter la personnalisation de couleur et d'impression ?
Oui, nous pouvons adapter la couleur et l'impression aux besoins du client basées sur les échantillons que vous fournissez.
les types 3.What de câbles à fibres optiques peuvent vous produire ?
Nous pouvons produire de divers types de câbles à fibres optiques d'intérieur et extérieurs, y compris des cordes de correction, de mini câbles, les câbles plats, ADSS, GYTA, GYTS, GYXTW, et plus.
4.What la quantité d'ordre minimum est-elle pour vos câbles à fibres optiques ?
Pour les câbles à fibres optiques réguliers, la quantité d'ordre minimum est de 1 kilomètre. Pour les câbles à fibres optiques spéciaux, contactez svp notre équipe de ventes pour de plus amples informations.
5.What votre délai de livraison est-il cadre ?
Typiquement, le délai de livraison pour les câbles à fibres optiques réguliers a lieu dans un délai de 3 jours ouvrables.
