Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product: CE/UL/ROHS/REACH Company: ISO9001/ISO14001
Numéro de modèle:
JFOC-GJDFJV/GJDFJH/GJDFJU
Contactez-nous

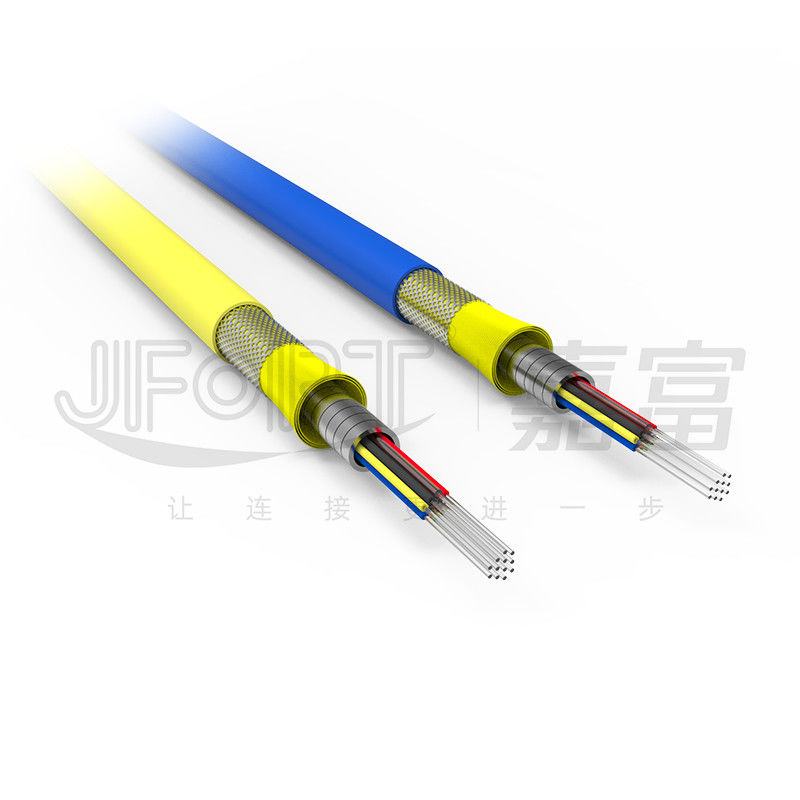

Le double Sous-câble blindé du câble à fibres optiques 0.6mm de fibre d'évasion/dimension compacte avec la structure blindée peut Pré-être terminé

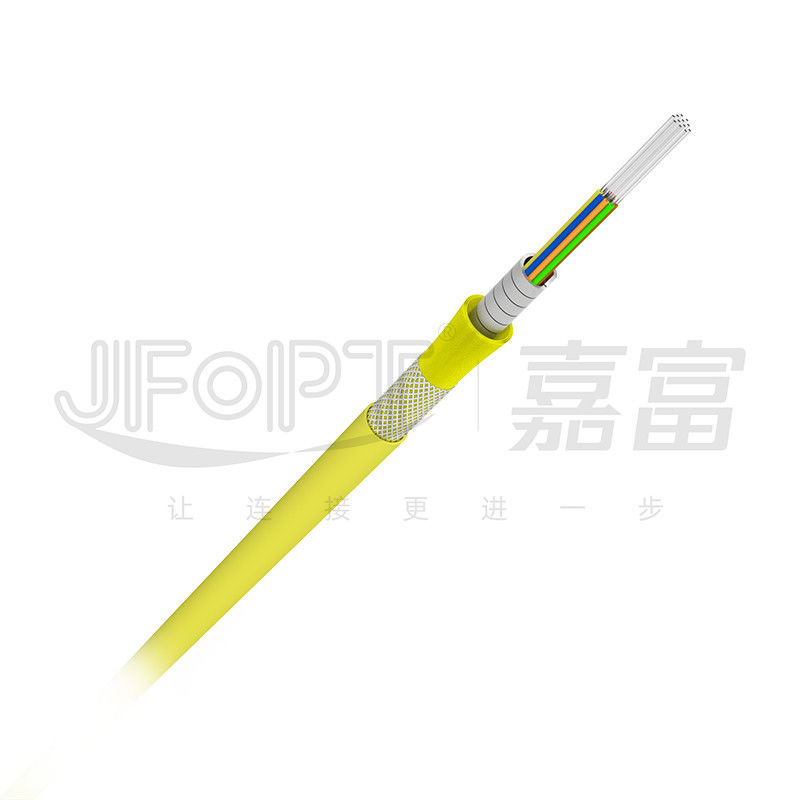

Le câble d'évasion (double armure de veste intérieure de 0.6mm) se compose d'une fibre serré-protégée par 0.6mm comme milieu de transmission. Le noyau de fibre est enveloppé avec un tube d'armure d'acier inoxydable, suivi d'une couche d'aramid, et puis une couche externe de tressage d'acier inoxydable. Le câble est a finalement expulsé avec la veste de PVC/LSZH/TPU. Il est employé pour les lignes multiples de embranchement de connexion dans les réseaux optiques de fibre, les centres de traitement des données, les salles de communication, et d'autres endroits où des connexions d'embranchement sont exigées.
* caractéristiques du produit
|
①Structure globale d'armure, avec un plus petit diamètre extérieur |
②armure de Double-couche pour la résistance de compression, la protection de rongeur, et la résistance de torsion |
|
|
|
|
③Armure d'acier inoxydable et nouvelle veste matérielle pour assurer la qualité |
④structure multinucléaire de Simple-tube, l'espace économisant d'installation |
|
|
|
* applications
centres 1.Data.
systèmes de communication 2.Optical.
3.Interconnection du matériel de transmission.

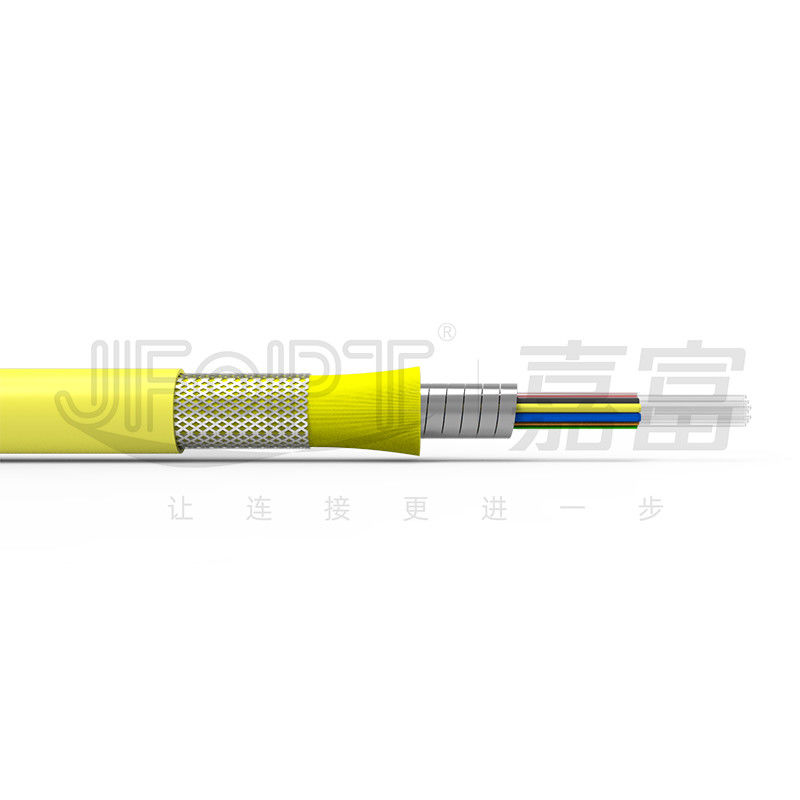

* présentation de structure
* paramètres de câble
|
Articles |
Paramètres |
||||||
|
Compte de fibre |
2 |
4 |
6 |
8 |
12 |
||
|
Tampon serré |
Diamètre |
0.6±0.1mm |
|||||
|
Matériel |
PVC |
||||||
|
Tube en spirale en métal |
Diamètre intérieur |
1.35±0.05mm |
1.8±0.1mm |
2.15±0.1mm |
3.1±0.1mm |
||
|
Diamètre extérieur |
1.85±0.05mm |
2.35±0.1mm |
2.75±0.1mm |
3.9±0.1mm |
|||
|
Gap |
0.15±0.05mm |
0.3±0.05mm |
0.3±0.1mm |
||||
|
Matériel |
SUS204 |
||||||
|
Tresse d'acier inoxydable |
Matériel |
SUS304 |
|||||
|
Veste externe |
Diamètre |
3.0±0.1mm |
4.0±0.1mm |
4.5±0.1mm |
4.5±0.2mm |
6.0±0.3mm |
|
|
Matériel |
PVC/LSZH/TPU |
||||||
|
Couleur |
Bleu pour le SM, gris le millimètre, ou adapté aux besoins du client |
||||||
* représentation mécanique
|
Articles |
Paramètres |
||||||
|
Compte de fibre |
2 |
4 |
6 |
8 |
12 |
||
|
Câble Weight/kg/km |
15 |
24 |
30 |
30 |
45 |
||
|
Résistance à la traction (long terme) /N |
100 |
300 |
300 |
400 |
600 |
||
|
Résistance à la traction /N (à court terme) |
200 |
500 |
600 |
800 |
800 |
||
|
Écrasez la résistance /N/10cm |
3000 |
||||||
|
Rayon de cintrage minimal /mm (dynamique) |
60D |
||||||
|
Rayon de Min.Bending /mm (statique) |
30D |
||||||
|
Temperature/℃ fonctionnant |
Veste de PVC -20 | +70 PVC veste -40 | +80 de LSZH et de TPU |
||||||
|
Magasin Temperature/℃ |
-40 | +80 |
||||||
* paramètres de fibre
|
Mode unitaire |
|||||||
|
Articles |
Unité |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diamètre de champ de mode |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diamètre de revêtement |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
Non-circularité de revêtement |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diamètre de revêtement |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Longueur d'onde de coupure de câble |
nanomètre |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Affaiblissement linéique |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
À plusieurs modes de fonctionnement |
|||||||
|
Articles |
Unité |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diamètre de noyau |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diamètre de revêtement |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Erreur de concentricité de noyau |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Non-circularité de revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diamètre de revêtement |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largeur de bande d'OFL |
850nm |
Mégahertz·kilomètre |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Mégahertz·kilomètre |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Affaiblissement linéique |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* emballage de produit
|
|
|
|
Emballé sur le tambour |
Tambour scellé |
* force d'usine
|
Expertise : JFOPT a une équipe de R&D, une technologie de production, et un équipement professionnels pour produire les câbles de haute qualité qui répondent aux différents besoins environnementaux et de condition. |
|
||||
|
Capacité de production : JFOPT a 40 machines blindées d'intérieur de fabrication de câble, assurant la livraison opportune des ordres blindés à grande échelle de câble. Avec les lignes de production et l'équipement professionnels, nous pouvons efficacement produire une grande quantité de câbles pour satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité. En plus de la matière première et des inspections entrantes, le processus de fabrication incorpore les systèmes d'essai automatisés de qualité pour différents composants tels que le serré-amortissement, armoring en spirale, et mise en gaine externe. Tout l'équipement d'essai de production est régulièrement maintenu. Avec des années d'expertise technique et de processus de fabrication blindés mûrs de pullover, ils peuvent éliminer presque toutes les anomalies en câbles blindés. |
|
||||
|
Développement de normes : JFOPT a une équipe professionnelle et expérimentée de R&D qui peut fournir des câbles adaptés aux besoins du client pour répondre aux différents besoins environnementaux et de condition, assurant la satisfaction du client. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et conçoit les produits blindés de câble avec différents structures, tailles, comptes de noyau, et couleurs pour répondre aux besoins divers des clients. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1. Quels facteurs devraient être considérés en achetant les câbles à fibres optiques ?
Il est important de considérer le modèle, la couleur, le diamètre extérieur, le matériel, l'estimation du feu, et la représentation mécanique du câble à fibres optiques.
2.Do vous accepter la personnalisation de couleur et d'impression ?
Oui, nous pouvons adapter la couleur et l'impression aux besoins du client basées sur les échantillons que vous fournissez.
les types 3.What de câbles à fibres optiques peuvent vous produire ?
Nous pouvons produire de divers types de câbles à fibres optiques d'intérieur et extérieurs, y compris des cordes de correction, de mini câbles, les câbles plats, ADSS, GYTA, GYTS, GYXTW, et plus.
4.What la quantité d'ordre minimum est-elle pour vos câbles à fibres optiques ?
Pour les câbles à fibres optiques réguliers, la quantité d'ordre minimum est de 1 kilomètre. Pour les câbles à fibres optiques spéciaux, contactez svp notre équipe de ventes pour de plus amples informations.
5.What votre délai de livraison est-il cadre ?
Typiquement, le délai de livraison pour les câbles à fibres optiques réguliers a lieu dans un délai de 3 jours ouvrables.
