Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO - Cordon de raccordement LC 12C MM (OM1/2/3/4/5) 0,9 mm
Contactez-nous

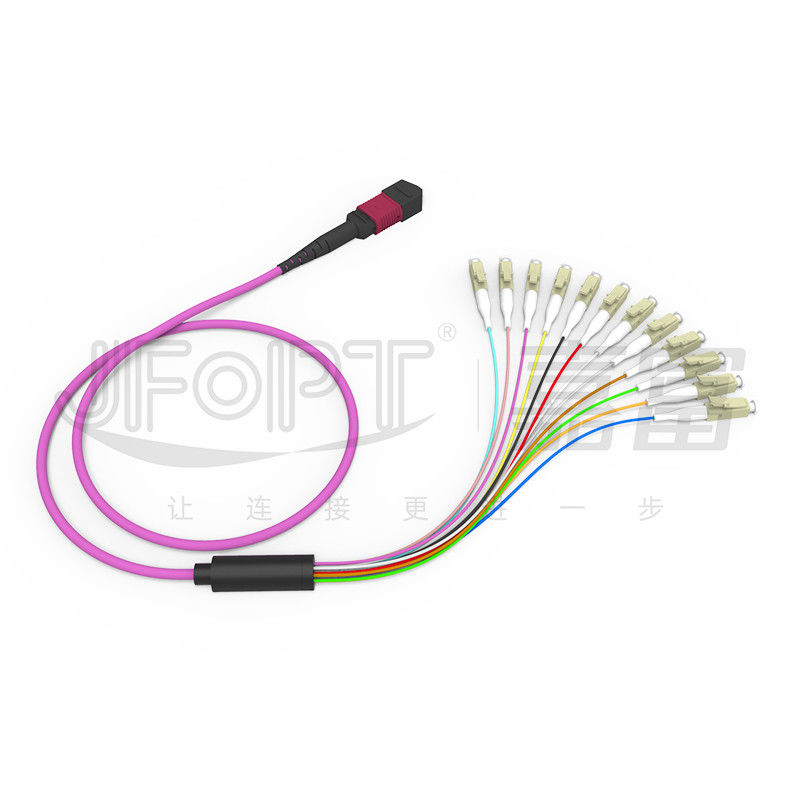

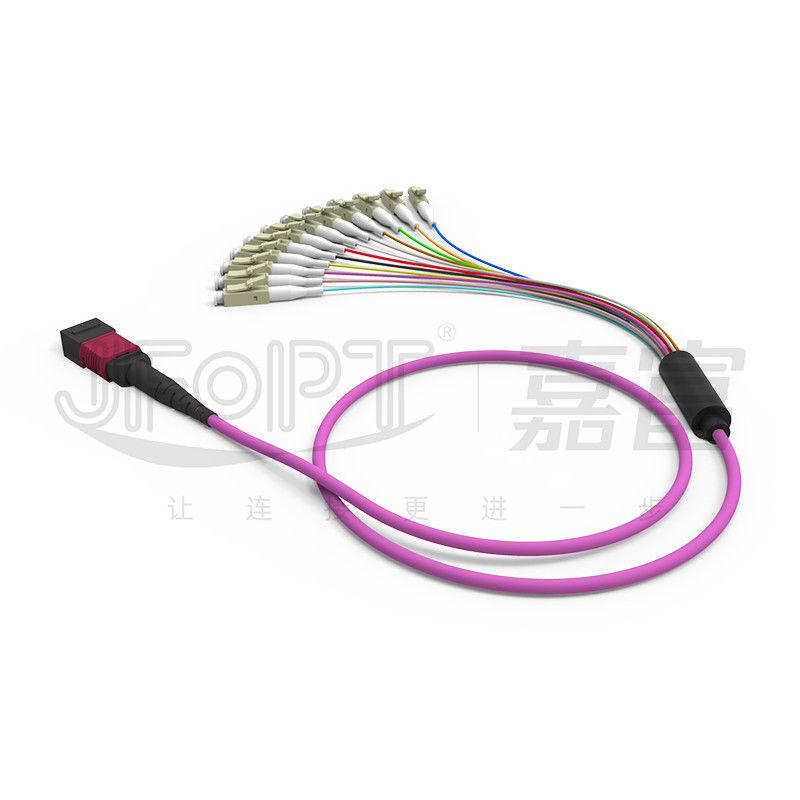

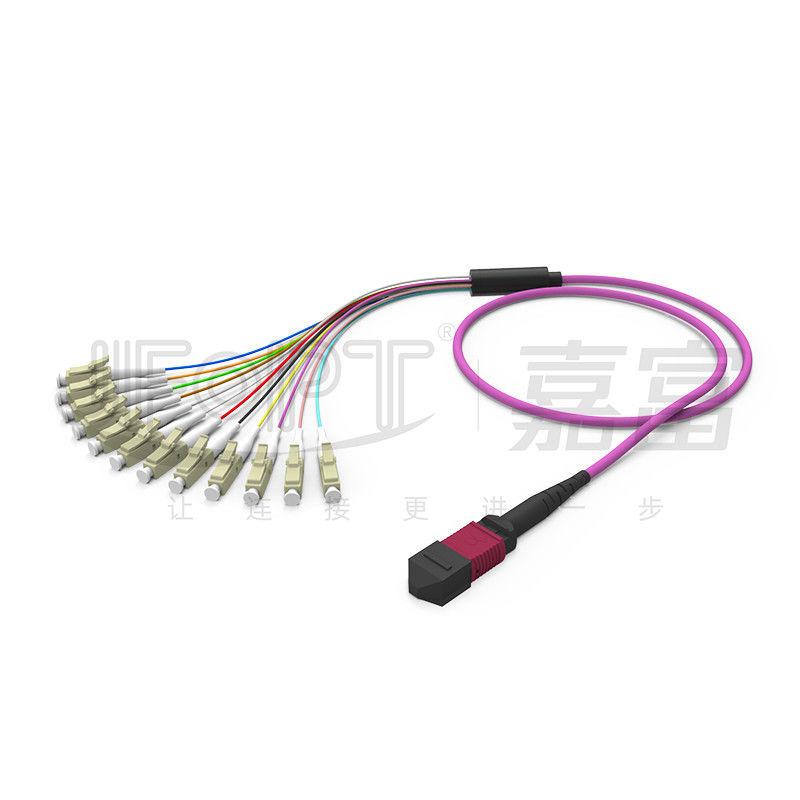

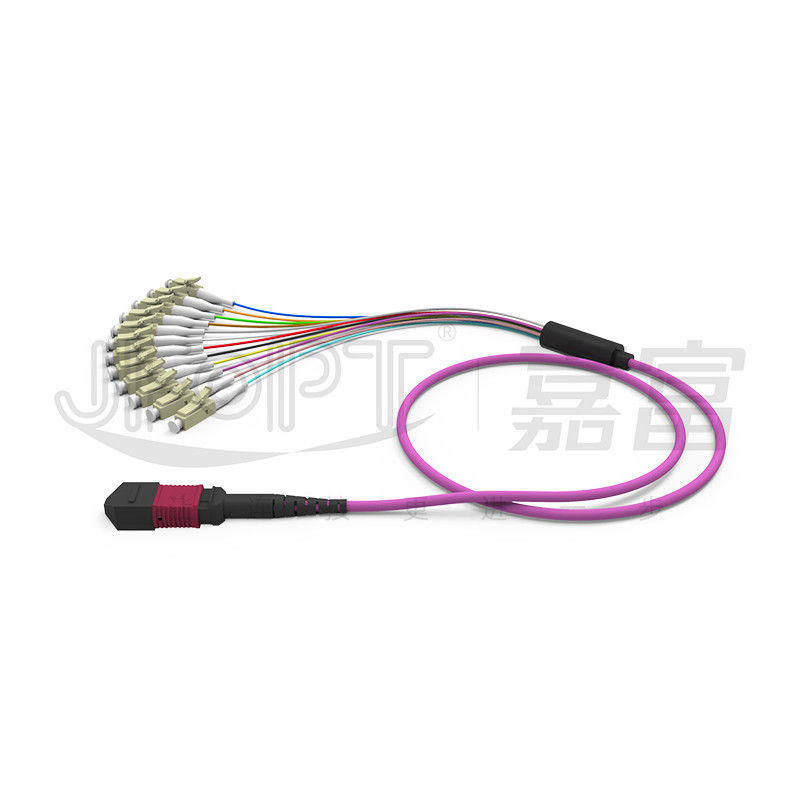

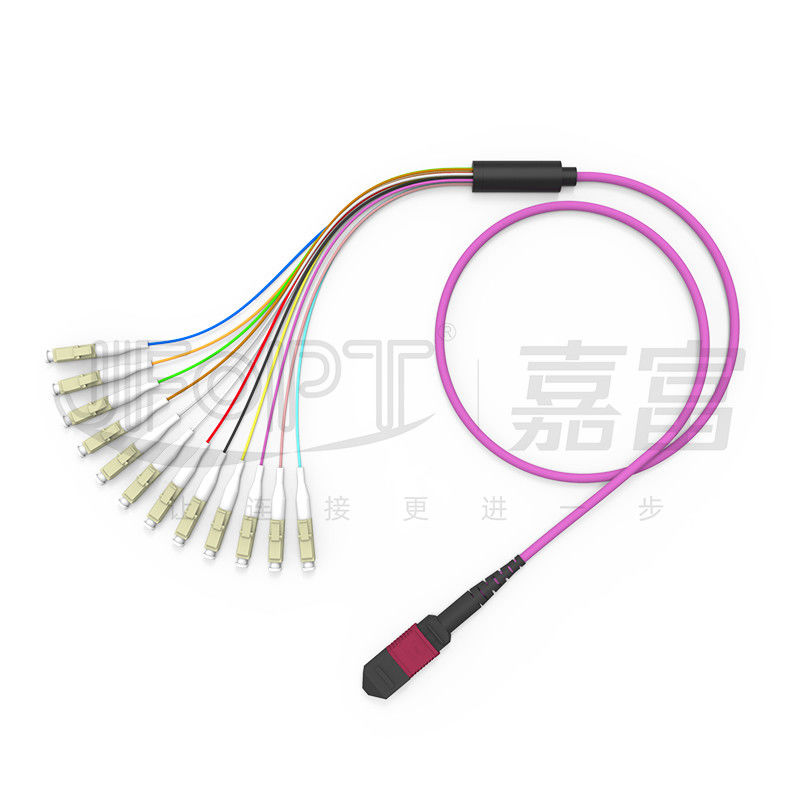

MPO -12 * LC 12 corde de correction creuse branche à plusieurs modes de fonctionnement d'OM1/OM2/OM3/OM4/OM5 0.9mm
MPO-LC des cordes de correction qu'à plusieurs modes de fonctionnement de branche sont faites en ruban à plusieurs modes de fonctionnement ajoutent le tube de 0.9mm. L'extrémité de MPO est en général fixe avec une botte de câble plat (jusqu'à 12 fibres de 0.9mm) ou le tube de rétrécissement de la chaleur. Les pullovers de MPO-LC 0,9 sont utilisés généralement pour l'installation dans des cassettes de MPO. Par conséquent, tous les pullovers de fibre de JFOPT MPO-LC emploient les fibres courbure-résistantes pour assurer la perte normale sous le petit recourbement de rayon. La polarité de MPO-LC à l'intérieur des cassettes de MPO peut être spécifiée par le client, ou le client peut fournir des informations de correspondance de canal pour que le personnel technique de JFOPT confirme des dessins de polarité. En plus, les adaptateurs de MPO sur la cassette de MPO peuvent être configurés avec la clé ou la clé vers le bas pour adapter à de divers changements de correspondance de canal.
* caractéristiques
|
①Les taux gauches ont amélioré de 10G/25G à 40G/100G
|
②les fibres Courbure-peu sensibles de YOFC/Corning assurent la représentation stable
|
|
|
|
③Bas coût d'installation et gestion simplifiée de câble
|
④Conçu spécifiquement pour les environnements à haute densité comme des centres de traitement des données
|
|
|
|
⑤Les options personnalisables incluent le type de câble, la longueur, le diamètre de branche, etc.
|
-
|
|
-
|
* applications
câblage du centre 1.Data.
Systèmes de communication 2.40G/100G optiques.
3.Fiber systèmes de communication, réseaux de la télévision via câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres de connecteur de LC
|
Caractéristiques de connecteur |
Type de connecteur |
LC |
|||
|
Type de visage d'extrémité |
Unimodal : UPC/APC ; À plusieurs modes de fonctionnement : UPC |
||||
|
Type d'olive |
Olive en céramique de zircone de catégorie-Un |
||||
|
Couleur de logement de connecteur |
Bleu/vert/beige/Aqua/violette/chaux |
||||
|
Perte par insertion |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Perte de retour |
Unimodal : UPC≥50dB ; APC≥60dB ; À plusieurs modes de fonctionnement : ≥25dB |
||||
|
Répétabilité |
≤0.2dB |
||||
|
Interchangeabilité |
≤0.2dB |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* sélection des couleurs de logement de connecteur
|
Connecteur de MPO |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : Avec plus de 20 ans d'expérience de MPO et de production optique conventionnelle de pullover de fibre, JFOPT a une équipe de R&D et un équipement de production professionnels consacrés à répondre aux divers besoins d'installation. Nos produits ont passé des certifications et des essais internationaux multiples. |
|
||||
|
Capacité de fabrication : JFOPT a les lignes de production multiples pour MPO et connecteurs conventionnels, soutenues par le câble et l'équipement de production de kit de sortance, permettant la livraison rapide. |
|
||||
|
Contrôle de qualité : JFOPT a des mesures strictes de contrôle de qualité, y compris l'inspection de fin-visage d'usine et 100% examinant, utilisant l'équipement d'essai professionnel pour assurer la représentation de transmission stable. |
|
||||
|
Standardisation : JFOPT offre de divers services de personnalisation, y compris des modèles de connecteur, des types de câble, des diamètres extérieurs, des couleurs, la polarité, et l'emballage. Il soutient également la production adaptée aux besoins du client avec des dessins et des échantillons de client, assurant la cohérence de produit et la stabilité de représentation pour répondre aux divers besoins de câblage. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D consacrée au développement et à la production de divers pullovers optiques performants de fibre, satisfaisant les exigences changeantes du marché. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, les recommandations de produit, et l'entretien après-vente, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant les pullovers aux besoins du client de embranchement de MPO ?
Il est important de considérer la longueur, la longueur de branche, le diamètre de branche, le matériel de câble, le type et le compte de fibre, les connecteurs masculins ou femelles, les conditions de normes de perte d'insertion, de couleur, d'étiquetage, et autre de personnalisation.
2.How assurons-nous la stabilité de nos pullovers de fibre ?
Les pullovers de la fibre de JFOPT subissent l'essai 100% de perte par insertion et l'inspection de fin-visage, assurant la représentation stable.
3.What est notre délai de livraison ?
Pour les produits standard, notre délai de livraison a lieu dans un délai de 5 jours ouvrables, assurant l'expédition rapide.
4.What que d'autres produits liés MPO nous offrent ?
Nous fabriquons également des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs hommes-femmes de MPO, des pullovers de la TA, et d'autres produits liés MPO.
