Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO - violette de MPO 48F OM4 LSZH Heather 0.5m Branchout Pullingeye
Contactez-nous

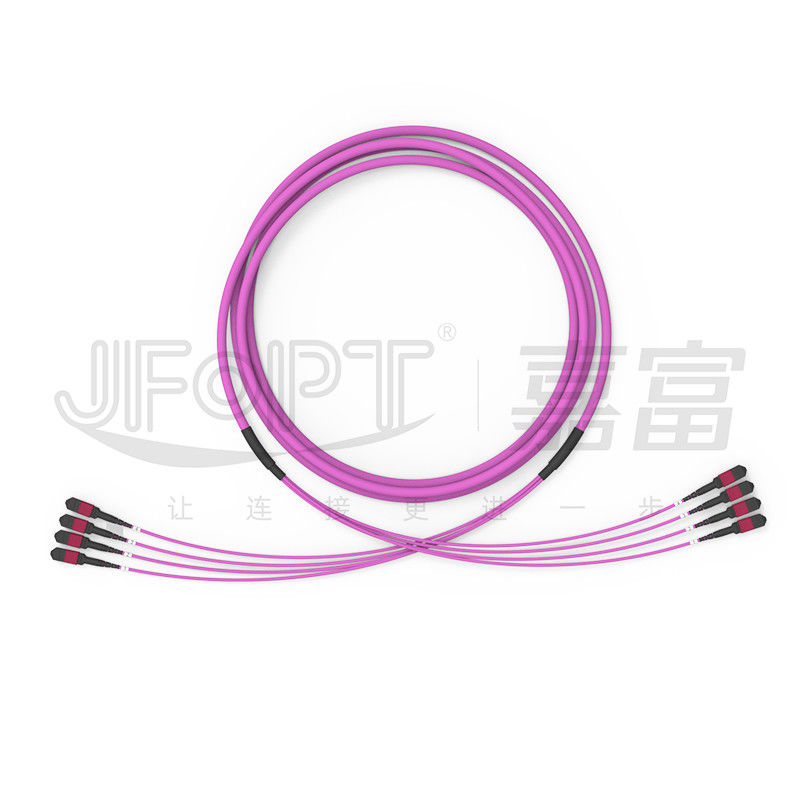

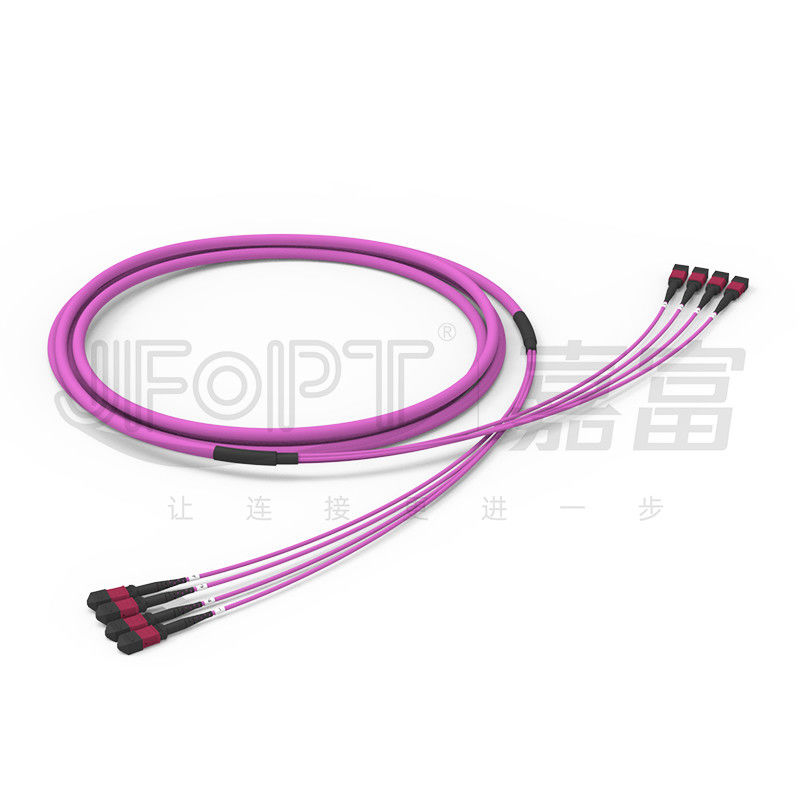

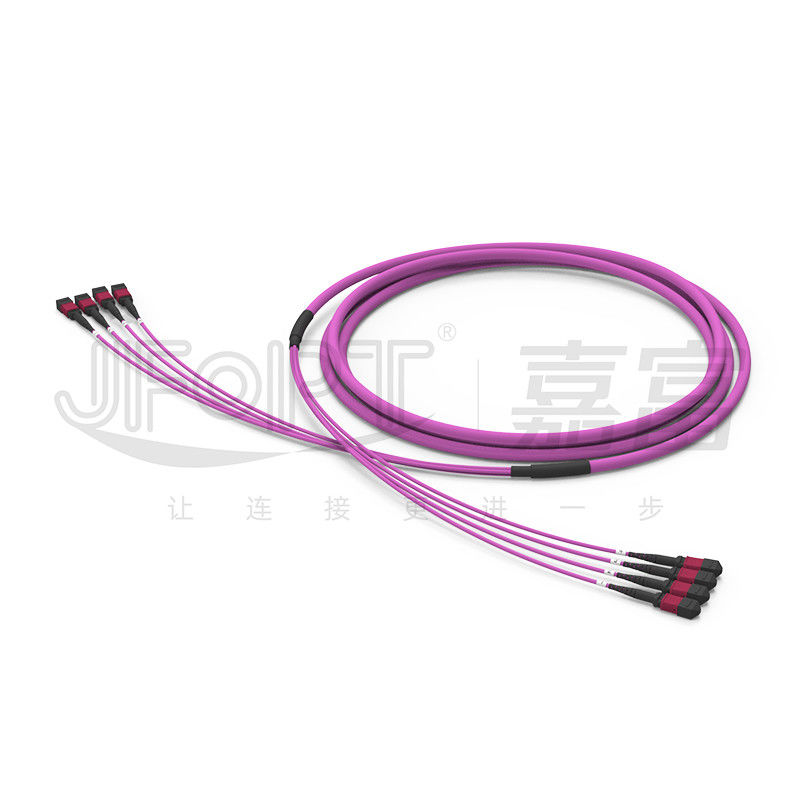

Le tronc de MPO câblent 48 noyaux 4 - branche du pullover OM4 Violet Purple 0.5m d'épine dorsale d'unité avec le clou de tirage
Le pullover de fibre d'épine dorsale de l'unité OM4 du noyau 4 de MPO 48 a 4 connecteurs avec 12 fibres chacun de MPO à chaque extrémité. Chaque extrémité a 4 branches terminées enveloppées avec le kit de tirer-oeil avec la maille. L'extrémité de la maille du kit de tirer-oeil est fixée au pullover d'épine dorsale, et quand la traction est appliquée, la maille sera serrée, distribuant la force de traction sur la veste externe du pullover d'épine dorsale par le frottement, réduisant la possibilité de dommages à la structure de branche. Les pullovers d'épine dorsale de JFOPT OM4 sont disponibles dans diverses couleurs et peuvent également être adaptés aux besoins du client pour assortir les couleurs de connecteur, assurant un aspect unifié et esthétiquement de satisfaction.
* caractéristiques
|
①Noyaux courbure-peu sensibles de haute qualité de la fibre OM4 d'utilisations |
②Approprié aux connexions d'intérieur dans les applications 40/100G |
||||
|
|
|
||||
|
③Incorpore un kit de tirer-oeil |
④Aucune structure de branche, fournissant une transmission plus stable de force |
||||
|
|
|
||||
* applications
câblage de pièce du centre 1.Data.
2.40G/100G systèmes de communication optiques, modules optiques de QSFP.
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécommunication.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres de câble
|
Article |
Paramètre |
||||||
|
Type de fibre |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Compte de fibre |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Compte d'unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
24 noyaux/unité |
|
Porteur axial |
/ |
/ |
FRP |
||||
|
Diamètre extérieur d'unité de Sous-câble |
3.0mm |
||||||
|
Matériel de veste d'unité de Sous-câble |
PVC/LSZH |
||||||
|
Couleur de veste d'unité de Sous-câble |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Porteur central d'unité de Sous-câble |
Fil d'Aramid |
||||||
|
Diamètre extérieur de veste |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Matériel externe de veste |
PVC/LSZH |
||||||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Résistance à la traction (long terme) |
300N |
200N |
400N |
800N |
1600N |
||
|
Résistance à la traction (à court terme) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Écrasez la résistance (le long terme) |
300N/10cm |
||||||
|
Résistance d'écrasement (à court terme) |
1000N/10cm |
||||||
|
Rayon de cintrage minimum (dynamique) |
20D |
||||||
|
Rayon de cintrage minimum (charge statique) |
10D |
||||||
|
Température de fonctionnement |
-20~60℃ |
||||||
|
Température de stockage |
-20~60℃ |
||||||
|
Estimation du feu |
LES FORCES POUR L'OTAN/OFNR/OFNP |
||||||
* options de couleur de connecteur
|
Connecteur de MPO |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* options de botte
|
Botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable |
Image |
Dessins |
|
Botte ronde |
longueur 33mm de 3,0 bottes |
3.0/3.2 |
|
|
|
longueur 17mm de 3,0 bottes |
3.0/3.2 |
|
|
|
|
Botte carrée |
longueur 25mm de 3,0 bottes |
3.0/3.2 |
|
|
|
Étiquette de traction |
Universel pour toutes les bottes |
Universel |
|
|
* sélection de polarité
|
corde de correction 12F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Professionnel : JFOPT s'est concentré sur la production des pullovers de MPO pendant plus de 10 années. Avec la technologie professionnelle et un ensemble complet de l'équipement de première classe de marque (SUMIX/JRG/OPTOTEST), il peut produire les pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production de MPO, permettant à la production rapide et efficace d'une grande quantité de câbles de tronc de MPO de satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité à chaque étape, de matière première aux processus de fabrication, avec l'inspection de qualité et la surveillance professionnelles. Nous conduisons l'essai de l'interféromètre 3D de 100%/l'essai perte de retour/inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Fixation des normes : JFOPT peut formuler et mettre en application strictement des normes de production de pullover de MPO selon besoin de l'utilisateur pour assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D pour développer sans interruption des pullovers de MPO avec des fonctions plus évoluées et une plus haute performance. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, la recommandation de produit, l'entretien après-vente, etc., de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être prêtées l'attention à le moment où adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover de MPO/matériel de câble/type de fibre et nombre de noyaux/de mâle de connecteur/de norme femelle/d'insertion perte/de couleur/de label et d'autres conditions adaptées aux besoins du client.
2.How fait notre pullover de MPO assurent des paramètres stables ?
Le pullover 100% du MPO de JFOPT a passé l'essai de l'interférence 3D et 100% a passé l'essai de perte de retour d'insertion pour assurer des paramètres stables.
délai d'exécution 3.Our ?
Nous pouvons produire des connecteurs de 30000+ MPO par mois, qui peut entièrement garantir votre expédition rapide.
4.What que d'autres produits dérivés de MPO nous font ?
Nous pouvons également fabriquer les produits connexes de MPO tels que le fil de pullover mâle-à-femelle de la transition connector/MT du disjoncteur /MPO attenuator/MPO de MPO.
