Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
Vert de l'armure OM3/4/5 Aque/violet/chaux de MPO 12C
Contactez-nous

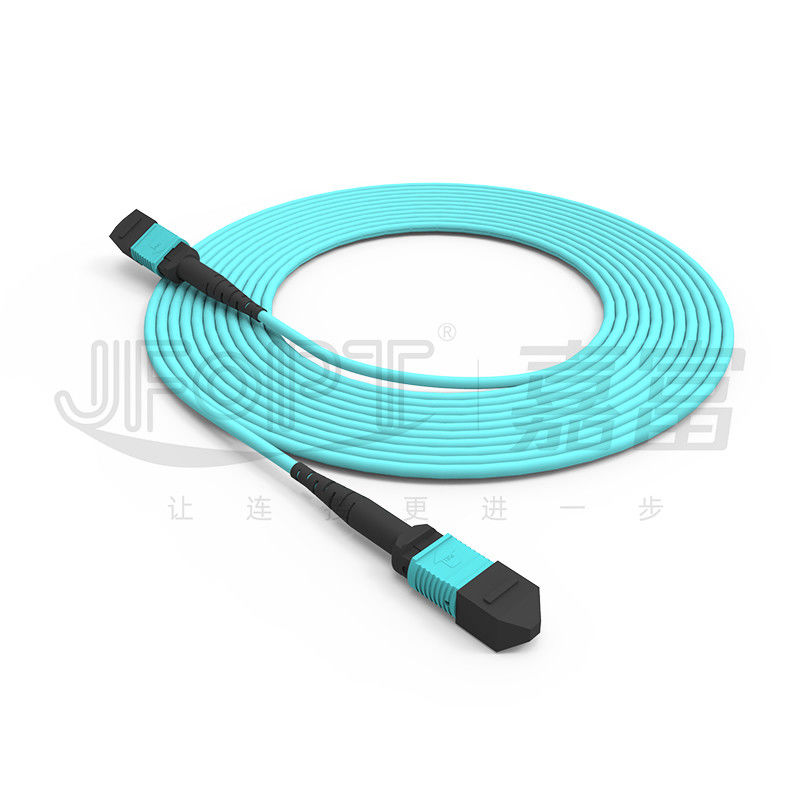

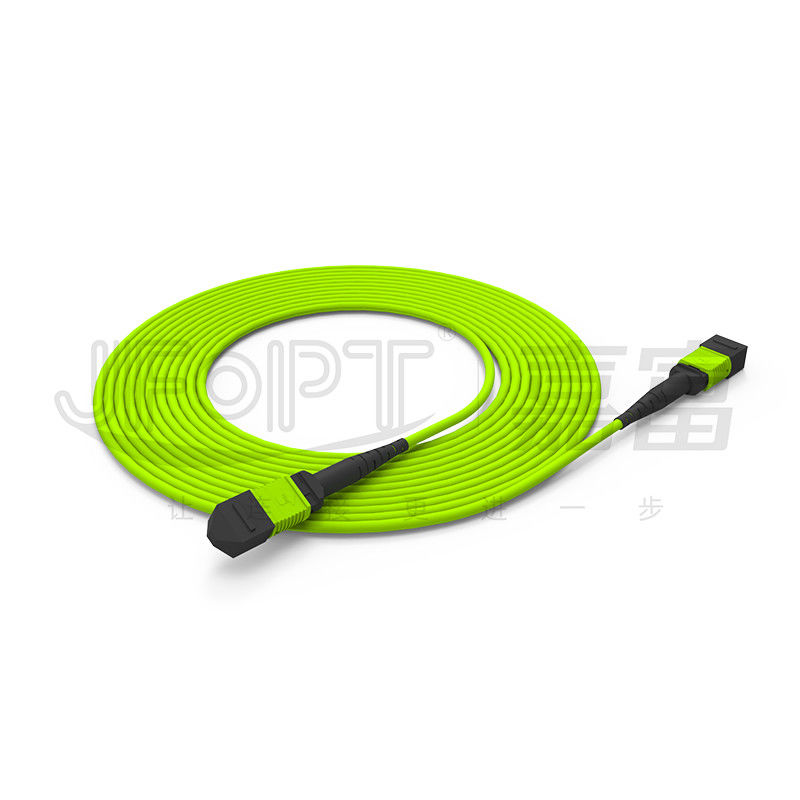

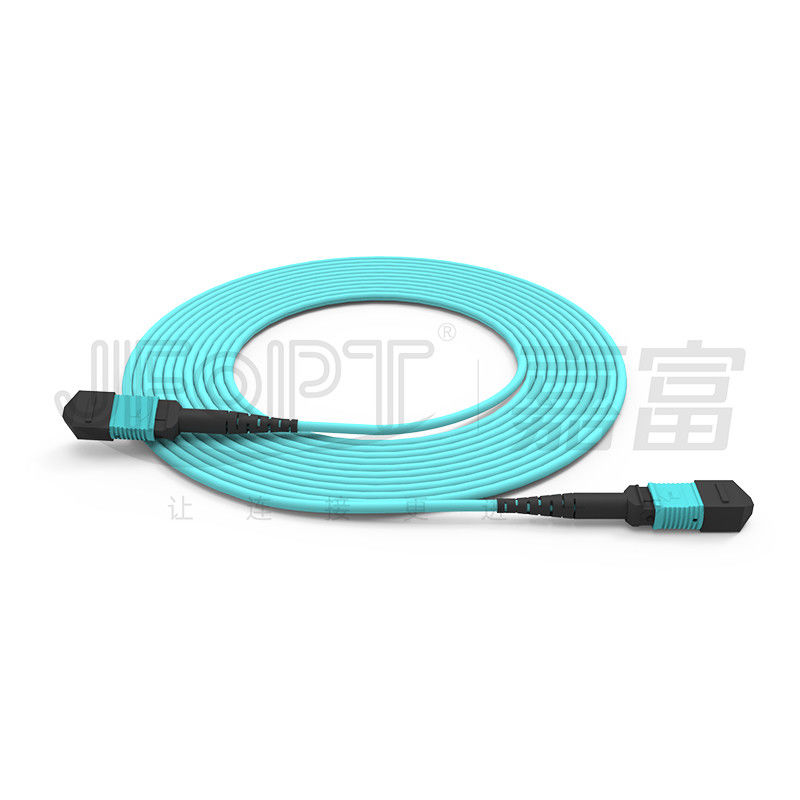

Mini blindé de tronc de MPO de fibres blindées du câble 12 - Aqua OM3/OM4/OM5 de câble/vert violet/chaux

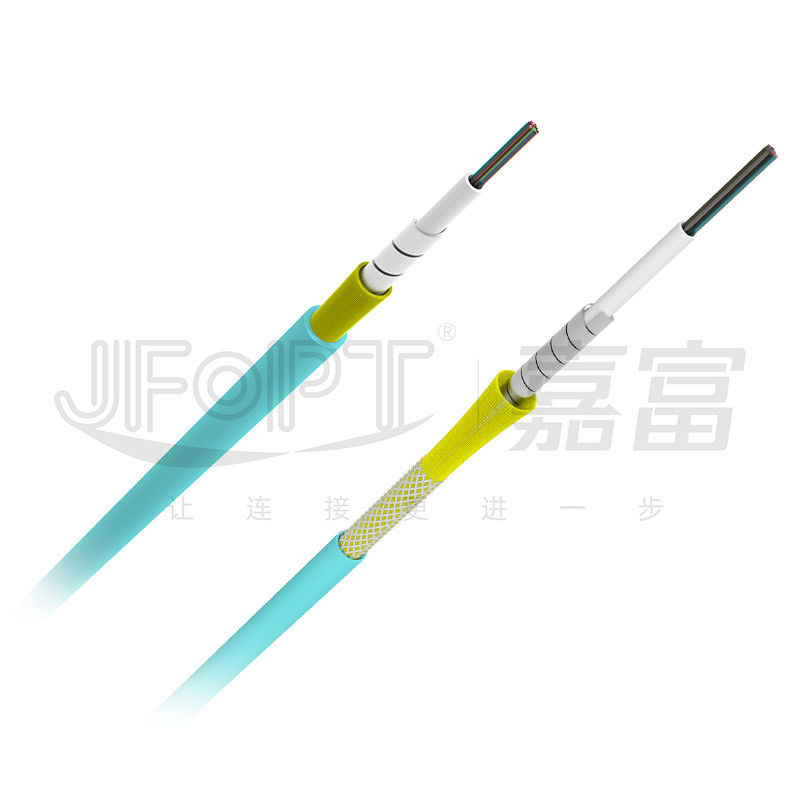

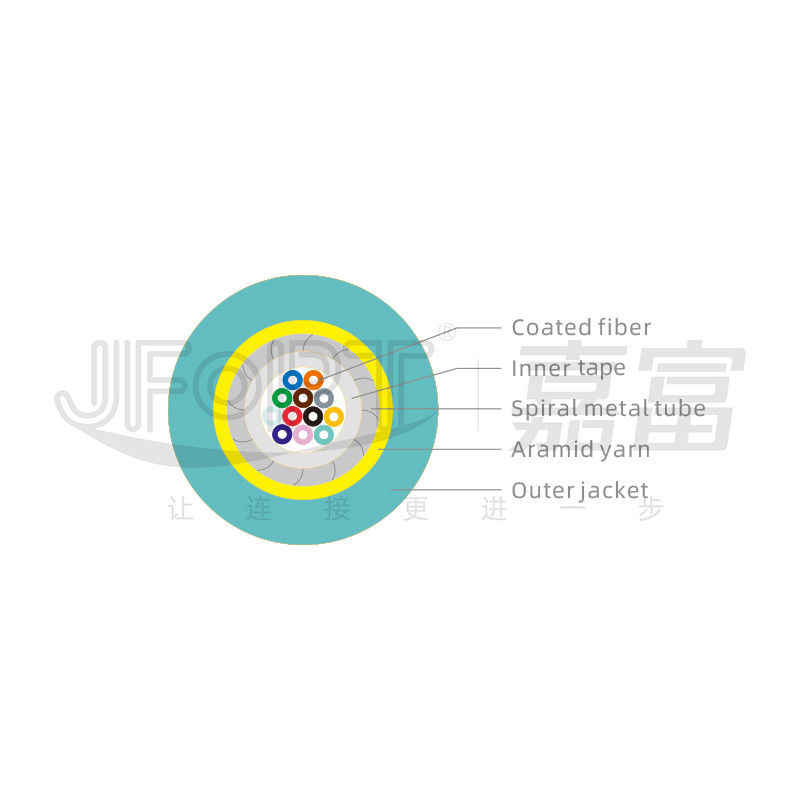

Le câble blindé de tronc de MPO utilise le mini-câble blindé, qui peut être configuré avec un à une seule couche de l'armure en spirale ou une combinaison de tresse en spirale d'armure et en métal. En plus des caractéristiques d'un mini câble régulier de tronc, le câble blindé de tronc de MPO augmente la représentation mécanique du câble, y compris la résistance à la pression de tension et, tout en maintenant sa flexibilité. Les fibres multimode utilisées dans le câble de tronc de MPO ont l'excellente résistance de courbure, assurant la transmission de données stable même dans les espaces confinés. JFOPT offre des services adaptés aux besoins du client avec de divers longueurs et types de câble pour répondre à vos besoins spécifiques.
* caractéristiques
|
①Présente la couche d'armure pour la compression de câble et la résistance à la traction augmentées |
②fibres Courbure-peu sensibles pour la stabilité améliorée de transmission |
||||
|
|
|
||||
|
③Fournit les connecteurs interchangeables de la polarité MPO |
④Couleurs multiples disponibles pour des logements de connecteur |
||||
|
|
|
||||
|
⑤Installation rapide et facile, réduisant le temps d'opération |
⑥arrêt 100% d'usine et essai pour assurer la représentation de transmission |
||||
|
|
|
||||
* applications
câblage de pièce du centre 1.Data.
2.40G/100G systèmes de communication optiques, modules optiques de QSFP.
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres simples blindés simples de câble de gaine
|
Article |
Paramètre |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
2~12 |
24 |
||
|
Matériel d'Armoring |
Acier inoxydable |
|||
|
Diamètre extérieur d'Armoring |
2.1~2.2mm |
3.6~3.7mm |
||
|
Épaisseur d'Armoring |
0.25~0.28mm |
0.25~0.28mm |
||
|
Diamètre extérieur de gaine |
3.0±0.1mm |
4.5±0.1mm |
||
|
Matériel externe de gaine |
LSZH/TPU facultatif |
|||
|
Couleur externe de gaine |
Jaune/orange/chaux verdissez Heather Violet /Custom |
|||
|
Résistance à la traction (long terme) |
500N |
200N |
||
|
Résistance à la traction (à court terme) |
800N |
600N |
||
|
Écrasez la résistance (le long terme) |
800N/cm |
200N/cm |
||
|
Résistance d'écrasement (à court terme) |
1200N/cm |
600N/cm |
||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
* doubles doubles paramètres blindés de câble de gaine
|
Article |
Paramètre |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
2~12 |
24 |
||
|
Diamètre extérieur d'enveloppe intérieure |
1.4±0.1mm |
3.0±0.2mm |
||
|
Matériel d'enveloppe intérieure |
LSZH |
|||
|
Matériel d'Armoring |
Acier inoxydable |
|||
|
Diamètre extérieur d'Armoring |
2.0±0.1mm |
4.0±0.2mm |
||
|
Épaisseur d'Armoring |
0.25~0.28mm |
0.4~0.43mm |
||
|
Couche de tressage |
Acier inoxydable |
|||
|
Diamètre extérieur de gaine |
3.0±0.1mm |
6.0±0.3mm |
||
|
Matériel externe de gaine |
LSZH/TPU facultatif |
|||
|
Couleur externe de gaine |
Jaune/orange/chaux verdissez Heather Violet /Custom |
|||
|
Résistance à la traction (long terme) |
150N |
600N |
||
|
Résistance à la traction (à court terme) |
300N |
1000N |
||
|
Résistance à la pression |
3000N/10cm |
|||
|
Rayon de cintrage minimum (dynamique) |
60D |
|||
|
Rayon de cintrage minimum (charge statique) |
30D |
|||
|
Température de fonctionnement |
-40~80℃ |
|||
|
Température de stockage |
-40~80℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
* options de couleur de connecteur
|
Connecteur de MPO |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* options de botte
|
Botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable |
Image |
Dessins |
|
Botte ronde |
longueur 33mm de 3,0 bottes |
3.0/3.2 |
|
|
|
longueur 17mm de 3,0 bottes |
3.0/3.2 |
|
|
|
|
longueur 33mm de 4,0 bottes |
3.8/4.0 |
|
|
|
|
Botte carrée |
longueur 25mm de 2,0 bottes |
3.0/3.2 |
|
|
|
longueur 25mm de 3,0 bottes |
3.0/3.2 |
|
|
|
|
longueur 17mm de 4,0 bottes |
3.8/4.0 |
|
|
|
|
Botte de câble plat |
longueur 22mm de la botte 2.5*5.0 |
2.5*5.0 |
|
|
|
Botte nue de fibre de ruban |
Longueur nue 19mm de botte de fibre de ruban |
Fibre nue de ruban |
|
|
|
Étiquette de traction |
Universel pour toutes les bottes |
Universel |
|
|
* sélection de polarité
|
corde de correction 12F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Professionnel : JFOPT s'est concentré sur la production des pullovers de MPO pendant plus de 10 années. Avec la technologie professionnelle et un ensemble complet de l'équipement de première classe de marque (SUMIX/JRG/OPTOTEST), il peut produire les pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production de MPO, permettant à la production rapide et efficace d'une grande quantité de câbles de tronc de MPO de satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité à chaque étape, de matière première aux processus de fabrication, avec l'inspection de qualité et la surveillance professionnelles. Nous conduisons l'essai de l'interféromètre 3D de 100%/l'essai perte de retour/inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Fixation des normes : JFOPT peut formuler et mettre en application strictement des normes de production de pullover de MPO selon besoin de l'utilisateur pour assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D pour développer sans interruption des pullovers de MPO avec des fonctions plus évoluées et une plus haute performance. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, la recommandation de produit, l'entretien après-vente, etc., de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être prêtées l'attention à le moment où adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover de MPO/matériel de câble/type de fibre et nombre de noyaux/de mâle de connecteur/de norme femelle/d'insertion perte/de couleur/de label et d'autres conditions adaptées aux besoins du client.
2.How fait notre pullover de MPO assurent des paramètres stables ?
Le pullover 100% du MPO de JFOPT a passé l'essai de l'interférence 3D et 100% a passé l'essai de perte de retour d'insertion pour assurer des paramètres stables.
délai d'exécution 3.Our ?
Nous pouvons produire des connecteurs de 30000+ MPO par mois, qui peut entièrement garantir votre expédition rapide.
4.What que d'autres produits dérivés de MPO nous font ?
Nous pouvons également fabriquer les produits connexes de MPO tels que le fil de pullover mâle-à-femelle de la transition connector/MT du disjoncteur /MPO attenuator/MPO de MPO.
