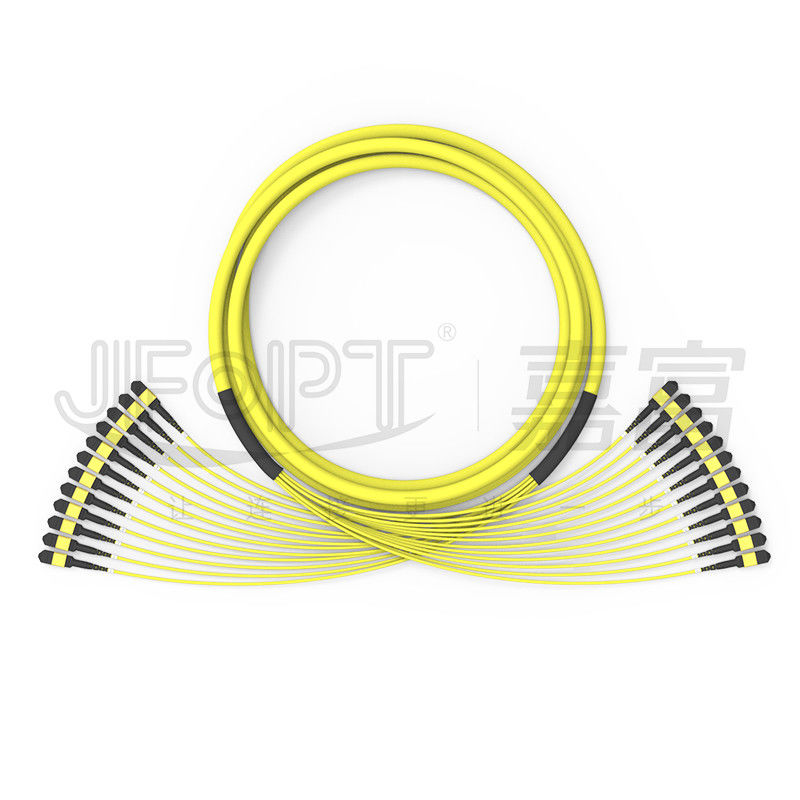

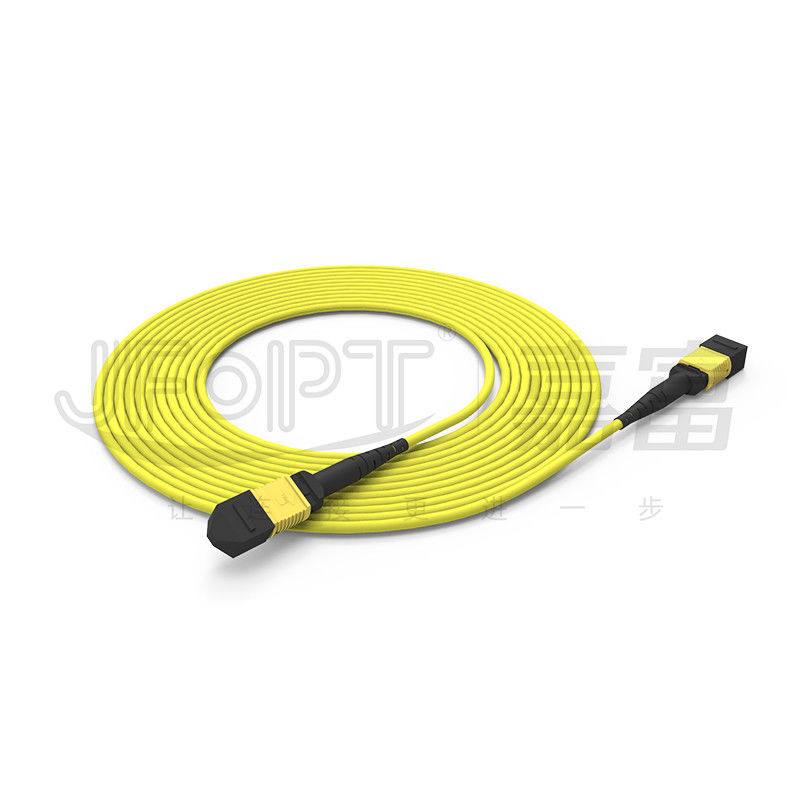

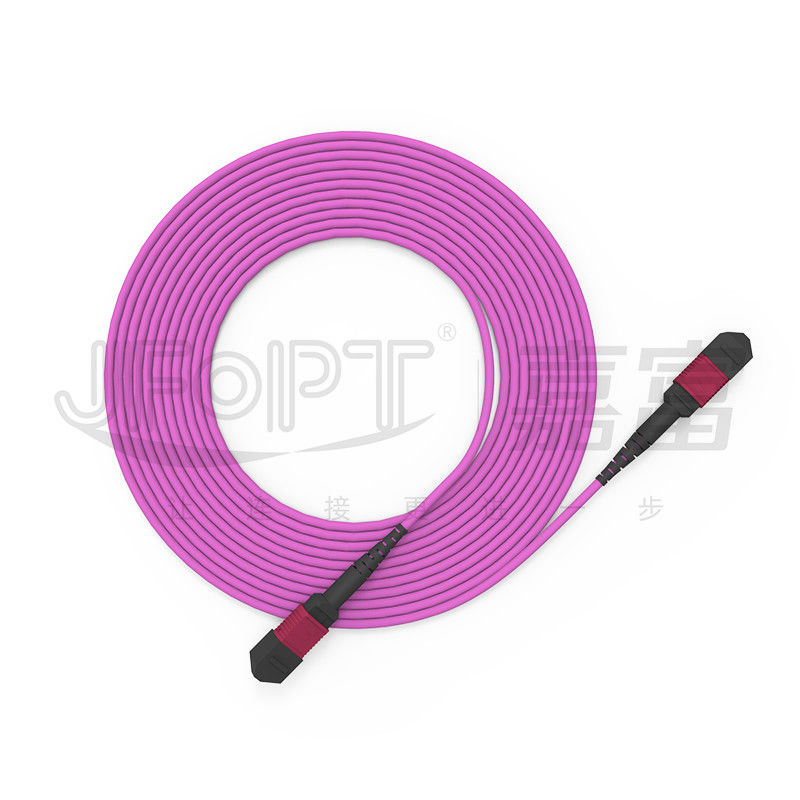

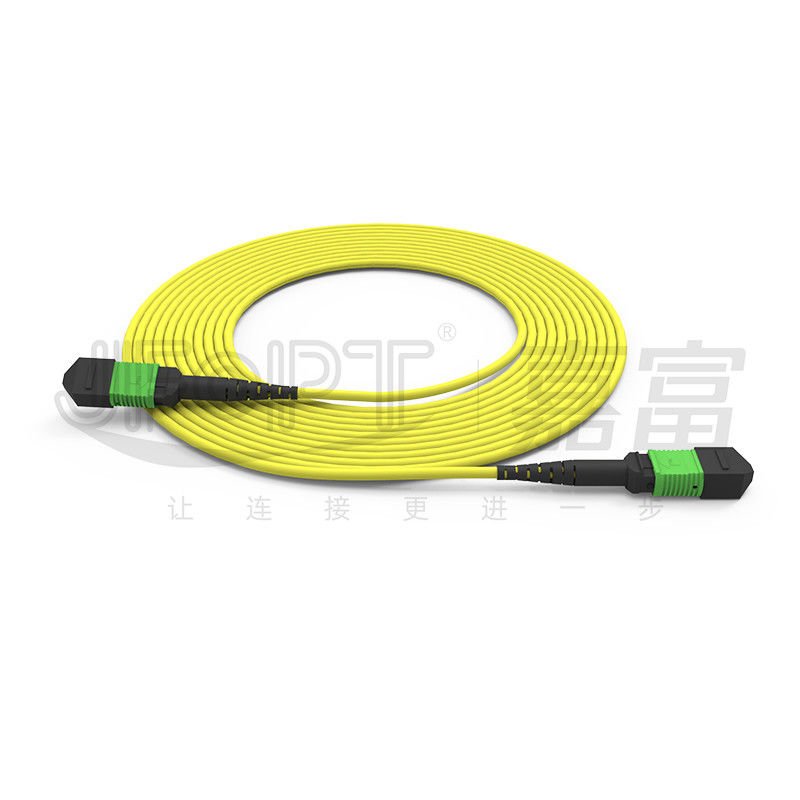

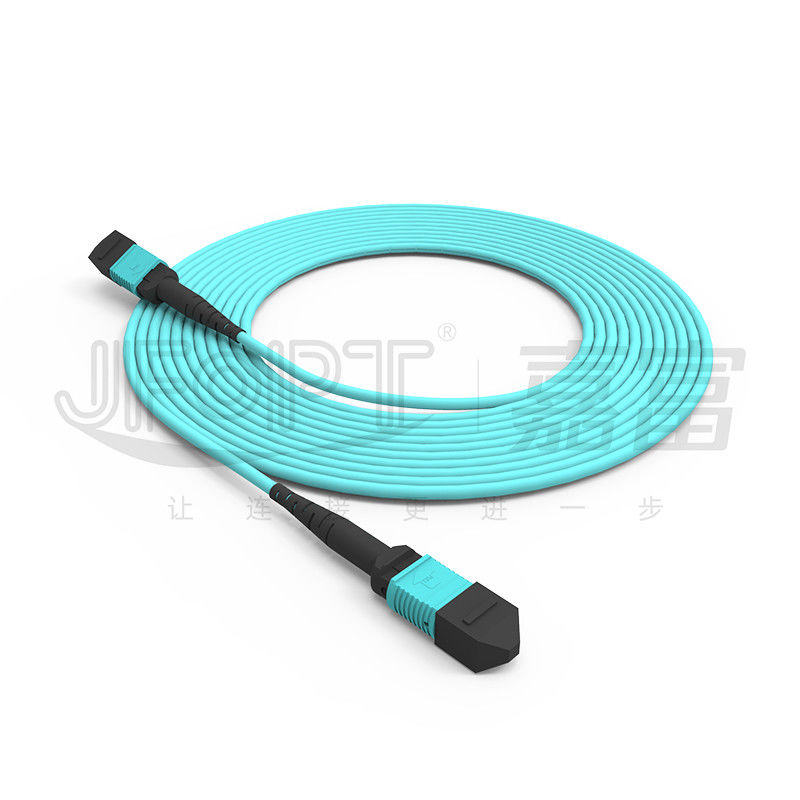

Câble permutable de tronc de polarité de MPO avec la conversion de polarité d'A/B et l'inversion principale
Le connecteur permutable de la polarité MPO permet la conversion de polarité sans outils. Avec sa conception principale à double face unique, il permet la conversion de polarité d'A/B pour la fibre 12 et au-dessous des connecteurs. Le connecteur permutable auto-développé de la polarité MPO de JFOPT est conforme aux conditions de connecteur de MPO de la norme du CEI et offre des avantages tels que l'opération sans outil et plus peu coûteux comparés connecteur permutable de polarité du MTP d'USCONEC au PRO.
* caractéristiques
|
①Connecteur interchangeable de la polarité MPO |
②Clé à double face pour l'inversion de polarité |
||||
|
|
|
||||
|
③opération sans outil pour l'usage commode |
④Échange de polarité d'A/B pour la fibre 12 et au-dessous des configurations |
||||
|
|
|
||||
|
⑤Options telles que la botte courte/l'étiquette, etc. va-et-vient |
- |
||||
|
|
- |
||||
* applications
câblage de pièce du centre 1.Data.
2.40G/100G systèmes de communication optiques, modules optiques de QSFP.
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres de câble à fibres optiques
|
Article |
Paramètre |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
8/12/16/24 facultatif |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de veste |
3.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
|||
|
Résistance à la traction (long terme) |
80N |
|||
|
Résistance à la traction (à court terme) |
150N |
|||
|
Écrasez la force (le long terme) |
100N/cm |
|||
|
Force d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
|
Article |
Paramètre |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
2~12 |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de veste |
2.5x5.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
|||
|
Résistance à la traction (long terme) |
100N |
|||
|
Résistance à la traction (à court terme) |
200N |
|||
|
Écrasez la force (le long terme) |
200N/cm |
|||
|
Force d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
50mm |
|||
|
Rayon de cintrage minimum (charge statique) |
30mm |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
* options de logement de couleur de connecteur
|
Connecteur de MPO |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* options de botte
|
Botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable |
Image |
Dessins |
|
Botte ronde |
longueur 33mm de 3,0 bottes |
3.0/3.2 |
|
|
|
longueur 17mm de 3,0 bottes |
3.0/3.2 |
|
|
|
|
longueur 33mm de 4,0 bottes |
3.8/4.0 |
|
|
|
|
Botte carrée |
longueur 25mm de 3,0 bottes |
3.0/3.2 |
|
|
|
longueur 17mm de 4,0 bottes |
3.8/4.0 |
|
|
|
|
Botte de câble plat |
longueur 22mm de la botte 2.5*5.0 |
2.5*5.0 |
|
|
|
Botte nue de fibre de ruban |
Longueur nue 19mm de botte de fibre de ruban |
Fibre nue de ruban |
|
|
* opération interchangeable de polarité
* sélection de polarité
|
corde de correction 12F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : JFOPT s'est concentré sur la production des pullovers de MPO pendant plus de 10 années. Avec la technologie professionnelle et un ensemble complet de l'équipement de première classe de marque (SUMIX/JRG/OPTOTEST), il peut produire les pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production de MPO, permettant à la production rapide et efficace d'une grande quantité de câbles de tronc de MPO de satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité à chaque étape, de fourniture de matière première aux processus de fabrication, avec l'inspection de qualité et la surveillance professionnelles. Nous conduisons l'inspection de l'interféromètre 3D testing/IL&RLtesting/end-face de 100% pour assurer la qualité du produit. |
|
||||
|
Fixation des normes : JFOPT peut formuler et mettre en application strictement des normes de production de pullover de MPO selon besoin de l'utilisateur pour assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D pour développer sans interruption des pullovers de MPO avec des fonctions plus évoluées et une plus haute performance. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, la recommandation de produit, l'entretien après-vente, etc., de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être considérées en adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover/matériel de câble/type de fibre et compte de fibre/connecteurs masculins ou femelles/normes perte par insertion/conditions de couleur/labels et demandes de personnalisation.
2.How assurons-nous des paramètres stables pour nos pullovers de MPO ?
Les pullovers du MPO de JFOPT subissent l'essai de l'interféromètre 3D de 100% et l'essai de 100% IL&RL, assurant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MPO, assurant la livraison rapide.
4.What que d'autres produits liés MPO nous offrent ?
En plus des pullovers de MPO, nous produisons également des réalimentations de MPO, les atténuateurs de MPO, mâle de MPO aux adaptateurs femelles, aux pullovers de la TA, et à d'autres produits liés MPO.
