Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO/PC - MPO/PC 288C OM3-300 OFNP/OFNR
Contactez-nous

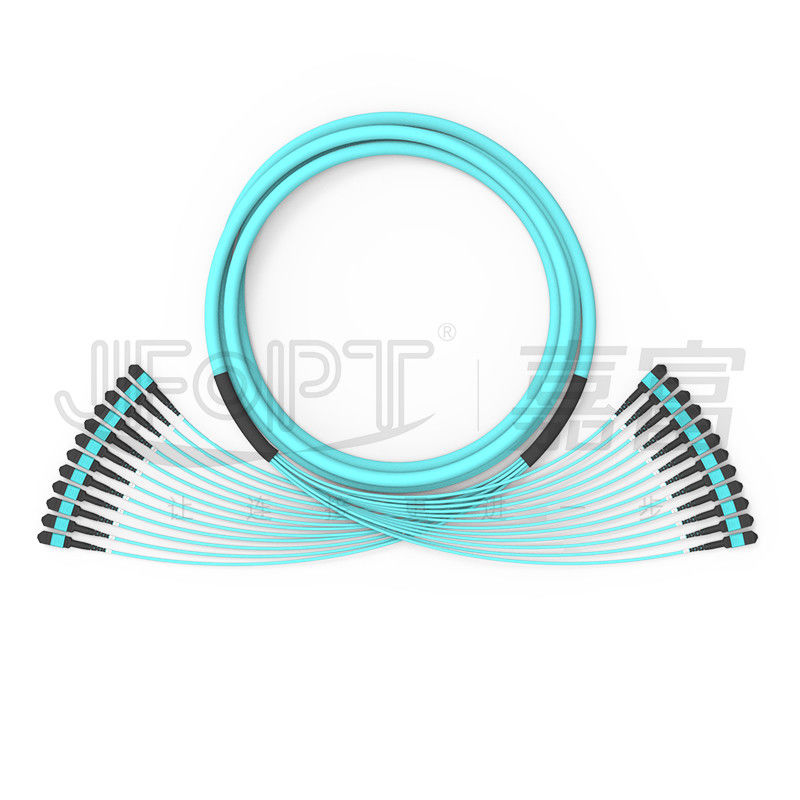

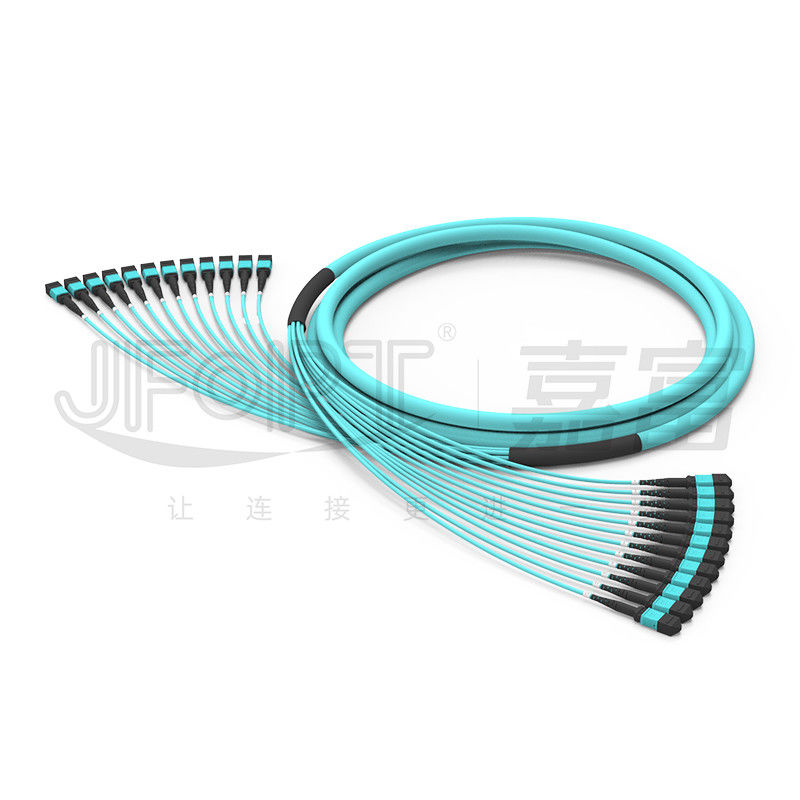

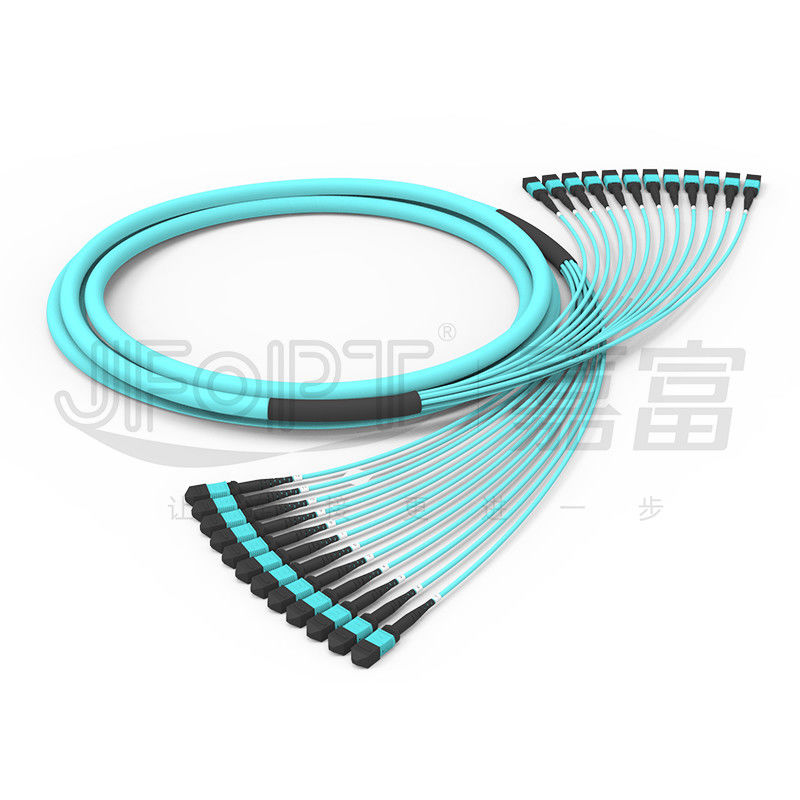

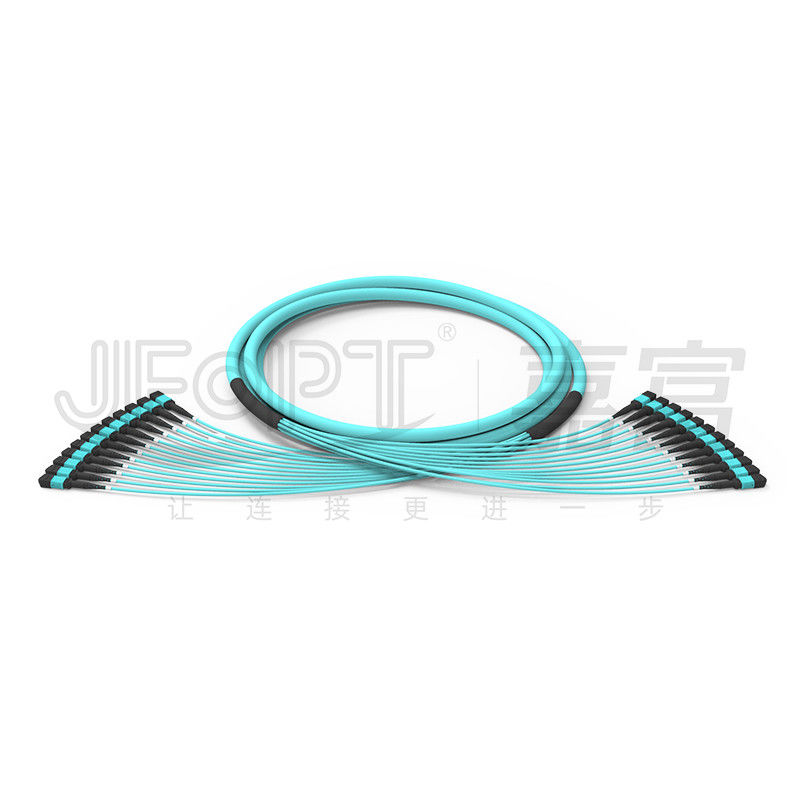

288 sous-unité OM3 à plusieurs modes de fonctionnement -300 corde de correction de tronc d'OFNR OFNP MPO des noyaux 12/PC
Le pullover à plusieurs modes de fonctionnement d'épine dorsale des noyaux OM3 288 de MPO convient aux centres de câblage à haute densité. Il est typiquement divisé en 24 unités de 12 mini câbles de noyaux ou 12 unités de 24 mini câbles de noyaux. Chaque mini câble de sous-unité est équipé d'un connecteur de MPO, et le pullover entier n'a aucune branche, fournissant une structure plus stable. Des connecteurs du MPO de notre société sont produits utilisant un ensemble complet d'équipement importé, et tous les connecteurs subissent 100% examinant dans un atelier protégé de la poussière.
* caractéristiques
|
①Estimation ignifuge d'OFNP/OFNR |
②Fournit l'espace plus à haute densité et plus grand |
||||
|
|
|
||||
|
③Les fibres et les connecteurs de haute qualité assurent la transmission stable de signal |
④essai de l'instrument 3D de 100% pour garantir de haute qualité |
||||
|
|
|
||||
|
⑤Installation facile et connexion commode |
- |
||||
|
|
- |
||||
* applications
câblage de réseau du centre 1.Data.
2.40G/100G systèmes de communication optiques, modules optiques de QSFP.
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin Femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres de câble
|
Article |
Paramètre |
||||||
|
Type de fibre |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Compte de fibre |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Sous-câble |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
24 noyaux/unité |
|
Porteur axial |
/ |
/ |
FRP |
||||
|
Diamètre extérieur de sous câble |
3.0mm |
||||||
|
matériel de veste de Sous-câble |
PVC/LSZH |
||||||
|
couleur de veste de Sous-câble |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
porteur central de Sous-câble |
Fil d'Aramid |
||||||
|
Diamètre extérieur de veste |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Matériel externe de veste |
PVC/LSZH |
||||||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Résistance à la traction (long terme) |
300N |
200N |
400N |
800N |
1600N |
||
|
Résistance à la traction (à court terme) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Écrasez la résistance (le long terme) |
300N/10cm |
||||||
|
Résistance d'écrasement (à court terme) |
1000N/10cm |
||||||
|
Rayon de cintrage minimum (dynamique) |
20D |
||||||
|
Rayon de cintrage minimum (charge statique) |
10D |
||||||
|
Température de fonctionnement |
-20~60℃ |
||||||
|
Température de stockage |
-20~60℃ |
||||||
|
Estimation du feu |
LES FORCES POUR L'OTAN/OFNR/OFNP |
||||||
* sélection de botte de connecteur
|
Type de botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable OD |
Image |
Dessins |
|
Botte ronde |
3,0 botte L=33mm |
3.0/3.2 |
|
|
|
3,0 botte L=17mm |
3.0/3.2 |
|
|
|
|
Botte carrée |
3,0 botte L=25mm |
3.0/3.2 |
|
|
|
Étiquette va-et-vient |
Universel pour toutes les bottes |
Universel |
|
|
* options de logement de couleur de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* sélection de polarité
|
corde de correction 12F |
||||
|
|
||||
|
corde de correction 24F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Professionnalisme : JFOPT s'était concentré sur la production des pullovers de MPO pendant plus de 10 années, avec l'expertise professionnelle et un ensemble complet d'excellent équipement (SUMIX/JRG/OPTOTEST), peut produire les pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production et équipement de MPO pour produire une grande quantité de pullovers de MPO rapidement et pour satisfaire efficacement des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité à chaque étape, de fourniture de matière première aux processus de fabrication, avec l'inspection de qualité et la surveillance professionnelles. Nous conduisons l'essai de l'interféromètre 3D de 100%/l'essai perte de retour/inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Développement standard : JFOPT peut se développer et rigoureusement respecter aux normes de production de pullover de MPO basées sur les besoins des clients d'assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer plus avancé et à haut-exécuter des pullovers de MPO. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être considérées en adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover/matériel de câble/type de fibre et compte de fibre/normes de MPO de perte par insertion/conditions de couleur/labels et demandes masculins ou femelles de personnalisation.
2.How assurons-nous des paramètres stables pour nos pullovers de MPO ?
Les pullovers du MPO de JFOPT subissent l'essai de l'interféromètre 3D de 100% et l'essai de 100% IL&RL, assurant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MPO, assurant la livraison rapide.
4.What que d'autres produits liés MPO nous offrent ?
En plus des pullovers de MPO, nous produisons également des réalimentations de MPO, les atténuateurs de MPO, mâle de MPO aux adaptateurs femelles, aux pullovers de la TA, et à d'autres produits connexes de MPO.
