Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO 96C OS2 G657A1 LL
Contactez-nous

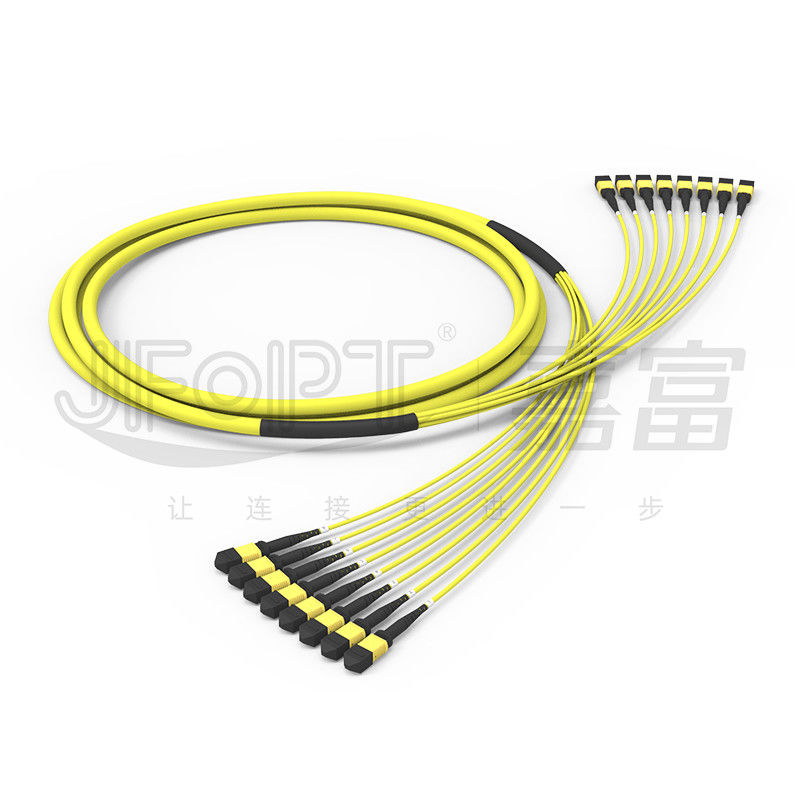

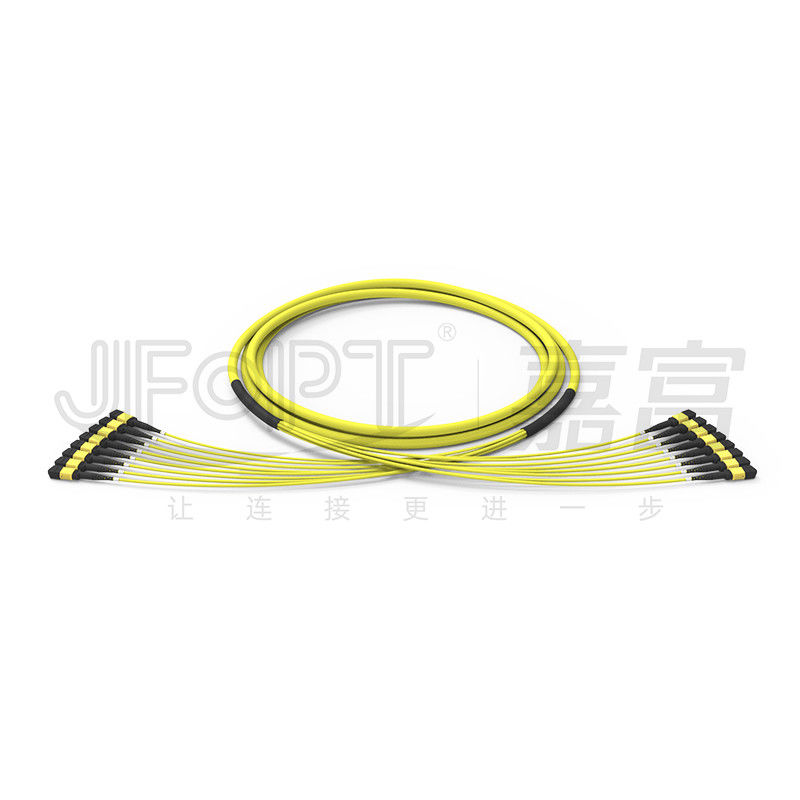

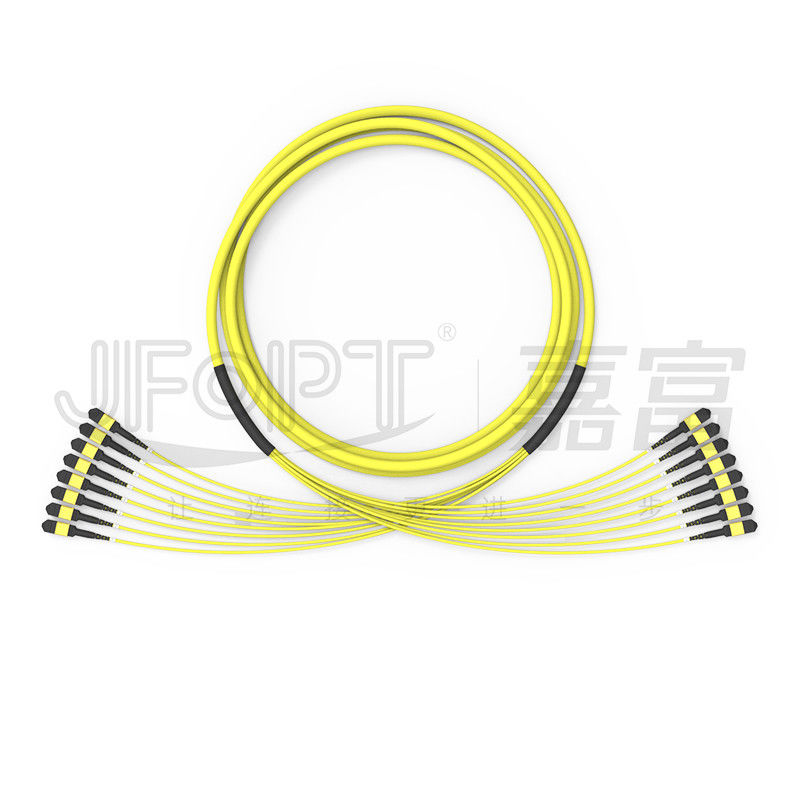

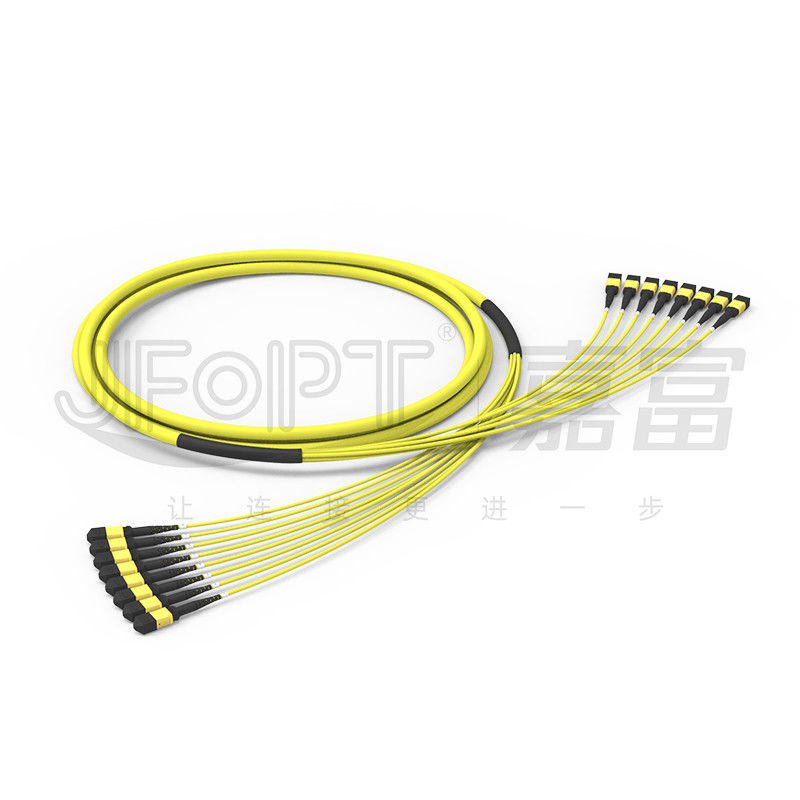

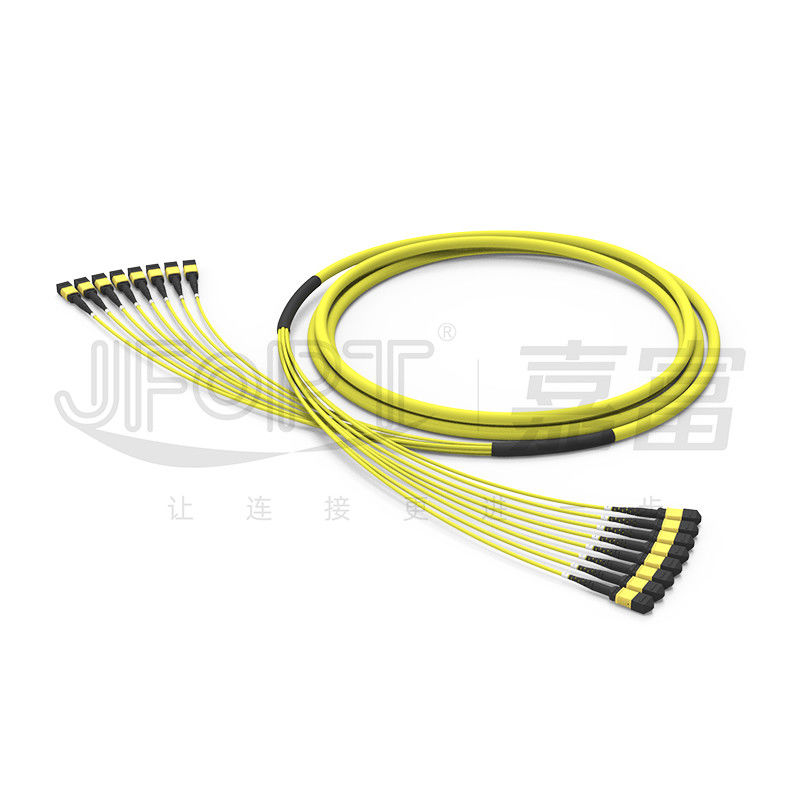

Fibres du câble 96-Core 8-Unit 12 de tronc de MPO par fibre Courbure-peu sensible unimodale du ≤ 0.25dB G657A1 de l'IL de la perte OS2 d'unité basse
Le pullover de fibre de MPO est un pullover intégré à haute densité multinucléaire. 96 le noyau MPO est typiquement employé pour la transmission de signal d'épine dorsale aux centres de traitement des données. 96 le câble de tronc du noyau MPO fourni par JFOPT emploie un câble de structure de sous-unité, et les clients peuvent choisir entre 12 fibres ou 24 fibres par sous-unité. Le câble de tronc de MPO produit par JFOPT sont 24 fibres par sous-unité et peuvent être équipés des 24 boîtes de module du noyau MPO pour le déploiement. Le connecteur de MPO de JFOPT peut être adapté aux besoins du client avec options masculines/femelles et standard/bas-perte. Les connecteurs de bas-perte sont très utilisés aux centres de traitement des données, terminés avec la fibre G657A1 unimodale courbure-peu sensible. Le câble de tronc est typiquement équipé d'un connecteur femelle et peut être relié à un connecteur masculin sur la boîte de module (le connecteur masculin a une goupille de guide, et le connecteur femelle a un trou de guide).
* caractéristiques
|
①Connectivité à haute densité, coûts économisants effectivement de l'espace et de réduction |
②Installation rapide tooless, commode pour se déployer et maintenir |
||||
|
|
|
||||
|
③Câblage flexible, tenant compte des liaisons directes ou de l'embranchement basé sur différents scénarios |
④Interface standard, permettant l'interconnexion facile |
||||
|
|
|
||||
|
⑤100% examiné dans l'usine de JFOPT pour assurer la représentation de transmission |
- |
||||
|
|
- |
||||
* applications
câblage de réseau du centre 1.Data.
2.40G/100G systèmes de communication optiques, modules optiques de QSFP.
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin Femelle : sans Pin |
||||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* paramètres de câble
|
Article |
Paramètre |
||||||
|
Type de fibre |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Compte de fibre |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Compte d'unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
12 noyaux/unité |
24 noyaux/unité |
|
Porteur axial |
/ |
/ |
FRP |
||||
|
Diamètre extérieur d'unité de Sous-câble |
3.0mm |
||||||
|
Matériel de veste d'unité de Sous-câble |
PVC/LSZH |
||||||
|
Couleur de veste d'unité de Sous-câble |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Porteur central d'unité de Sous-câble |
Fil d'Aramid |
||||||
|
Diamètre extérieur de veste |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Matériel externe de veste |
PVC/LSZH |
||||||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
||||||
|
Résistance à la traction (long terme) |
300N |
200N |
400N |
800N |
1600N |
||
|
Résistance à la traction (à court terme) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Écrasez la résistance (le long terme) |
300N/10cm |
||||||
|
Résistance d'écrasement (à court terme) |
1000N/10cm |
||||||
|
Rayon de cintrage minimum (dynamique) |
20D |
||||||
|
Rayon de cintrage minimum (charge statique) |
10D |
||||||
|
Température de fonctionnement |
-20~60℃ |
||||||
|
Température de stockage |
-20~60℃ |
||||||
|
Estimation du feu |
LES FORCES POUR L'OTAN/OFNR/OFNP |
||||||
* sélection de botte de connecteur
|
Type de botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable OD |
Image |
Dessins |
|
Botte ronde |
3,0 botte L=33mm |
3.0/3.2 |
|
|
|
3,0 botte L=17mm |
3.0/3.2 |
|
|
|
|
Botte plate |
3,0 botte L=25mm |
3.0/3.2 |
|
|
|
Étiquette va-et-vient |
Universel pour toutes les bottes |
Universel |
|
|
* options de couleur de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* sélection de polarité
|
corde de correction 12F |
||||
|
|
||||
|
corde de correction 24F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : JFOPT s'était concentré sur la production des pullovers de MPO pendant plus de 10 années, avec l'expertise professionnelle et un ensemble complet d'équipement de dessus-marque (SUMIX/JRG/OPTOTEST), permettant la production des pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production et équipement de MPO pour produire une grande quantité de pullovers de MPO rapidement et pour satisfaire efficacement des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application le contrôle de qualité strict dans toutes les matières premières et le processus de fabrication, avec l'inspection de qualité et la surveillance professionnelles à chaque étape, y compris l'essai de l'interférence 3D de 100%, l'essai de perte par insertion, et l'inspection de fin-visage pour assurer la qualité du produit. |
|
||||
|
Service et support technique : JFOPT peut se développer et rigoureusement respecter aux normes de production de pullover de MPO basées sur les besoins des clients d'assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer plus avancé et à haut-exécuter des pullovers de MPO. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être considérées en adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover/matériel de câble/type de fibre et compte de noyau/connecteurs masculins ou femelles/normes perte par insertion/conditions de couleur/labels et demandes de personnalisation.
2.How assurons-nous des paramètres stables pour nos pullovers de MPO ?
Les pullovers du MPO de JFOPT subissent l'essai de l'interféromètre 3D de 100% et l'essai 100% de perte par insertion, assurant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MPO, assurant la livraison rapide.
4.What que d'autres produits liés MPO nous offrent ?
En plus des pullovers de MPO, nous fabriquons également des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs mâle-à-femelles de MPO, des pullovers de la TA, et d'autres produits liés MPO.
