Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MPO - LC 2.0mm MILLIMÈTRE SL
Contactez-nous

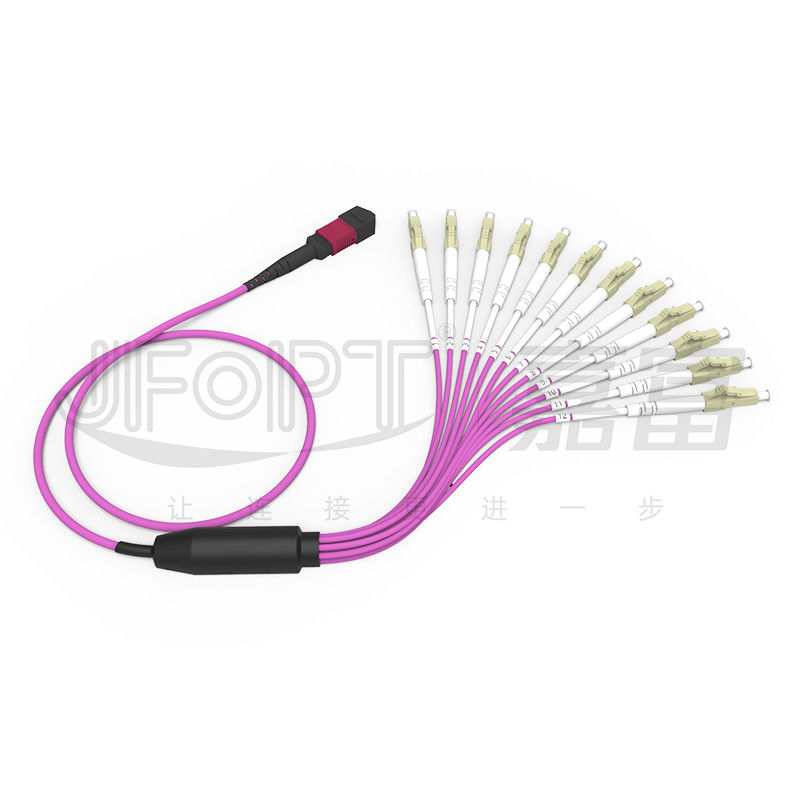

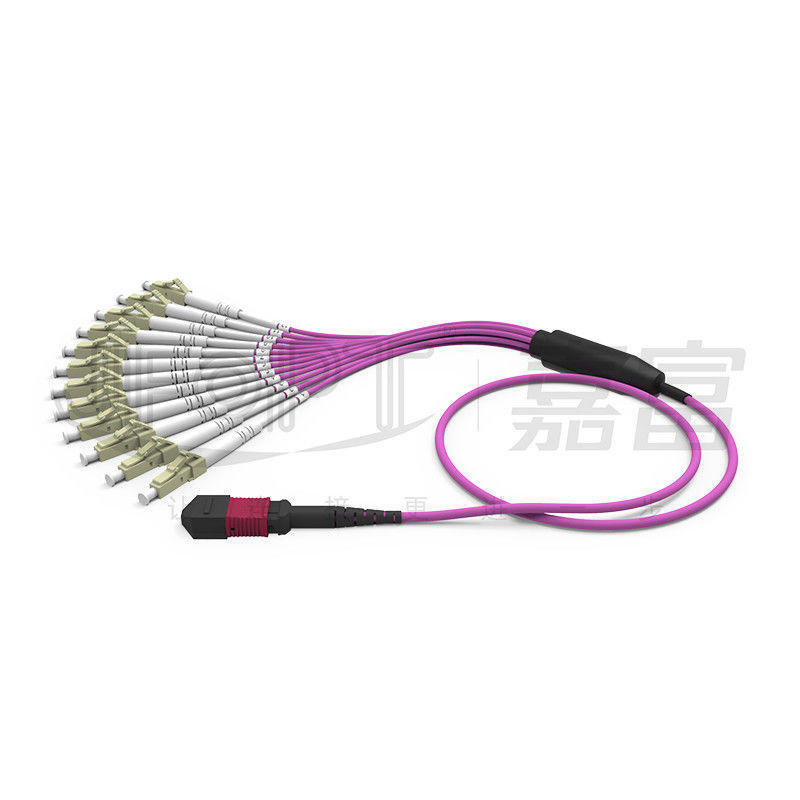

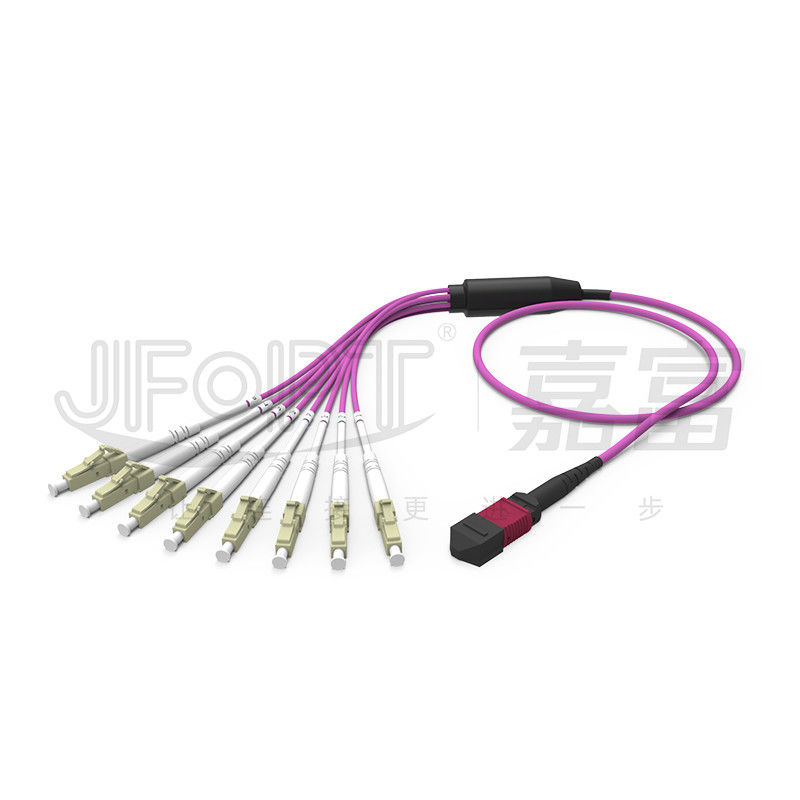

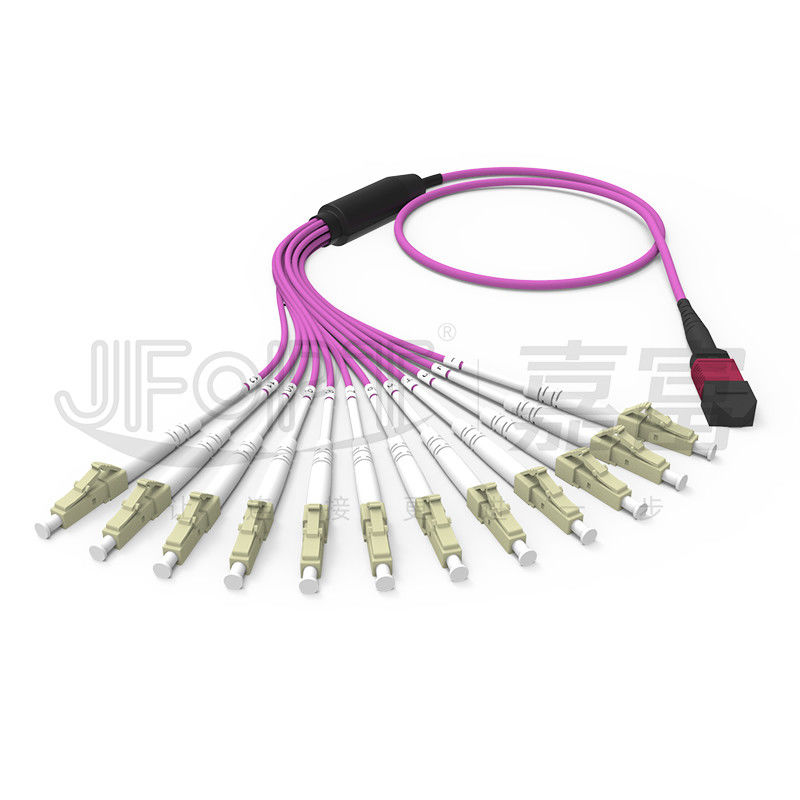

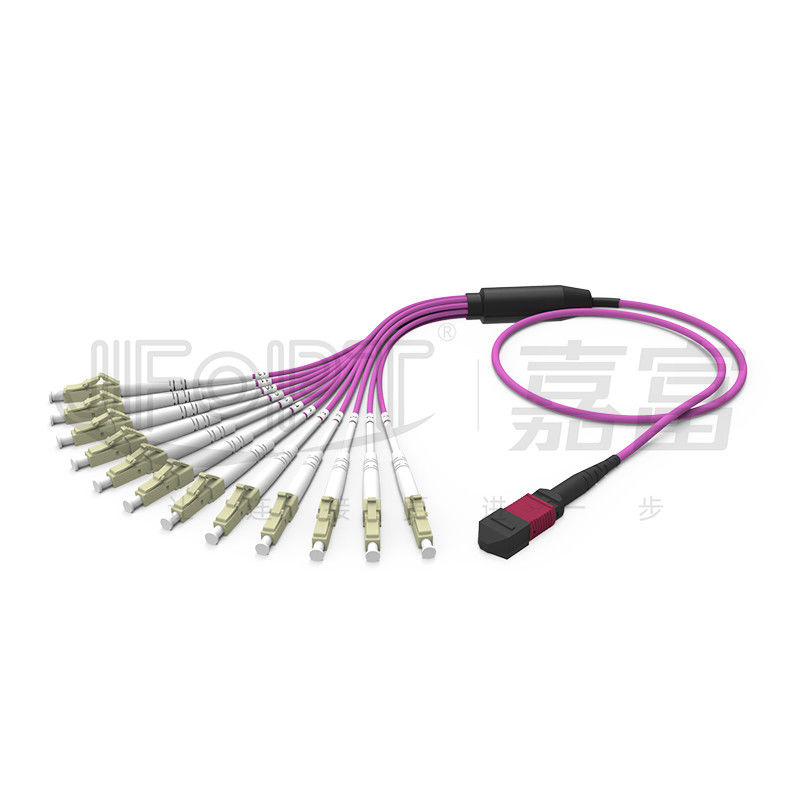

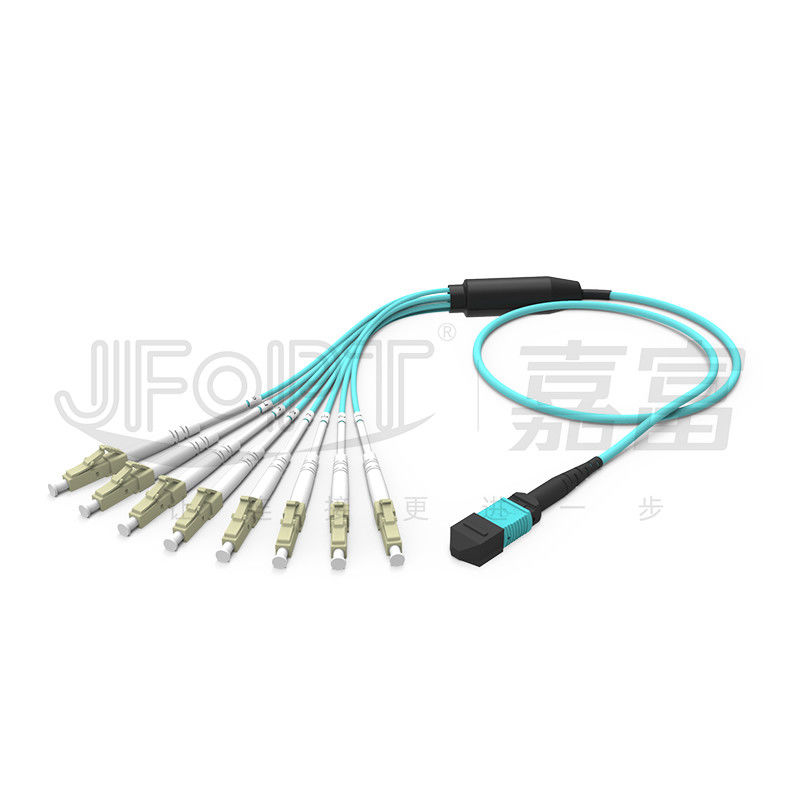

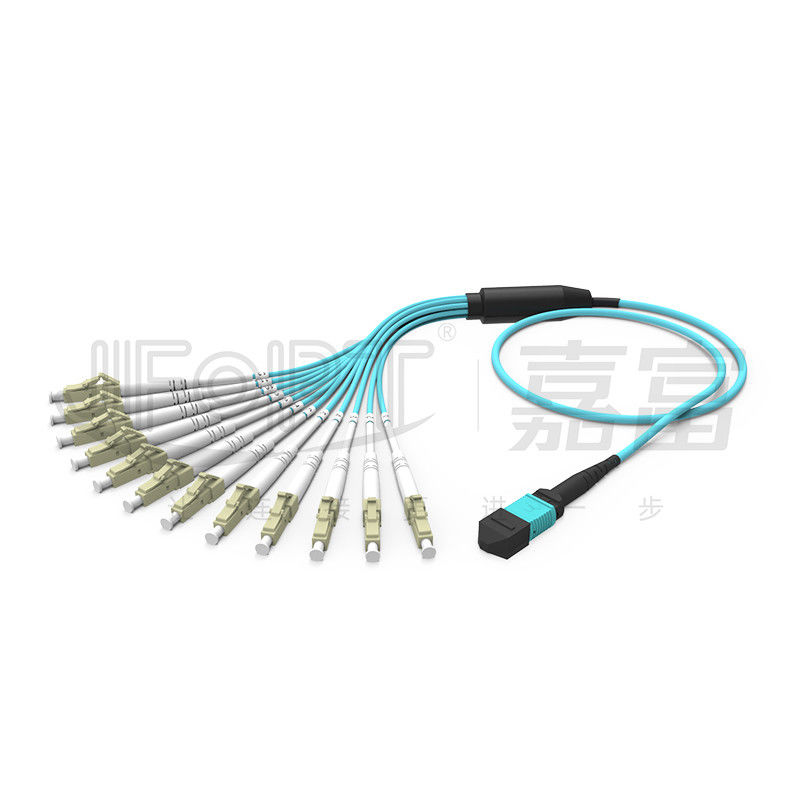

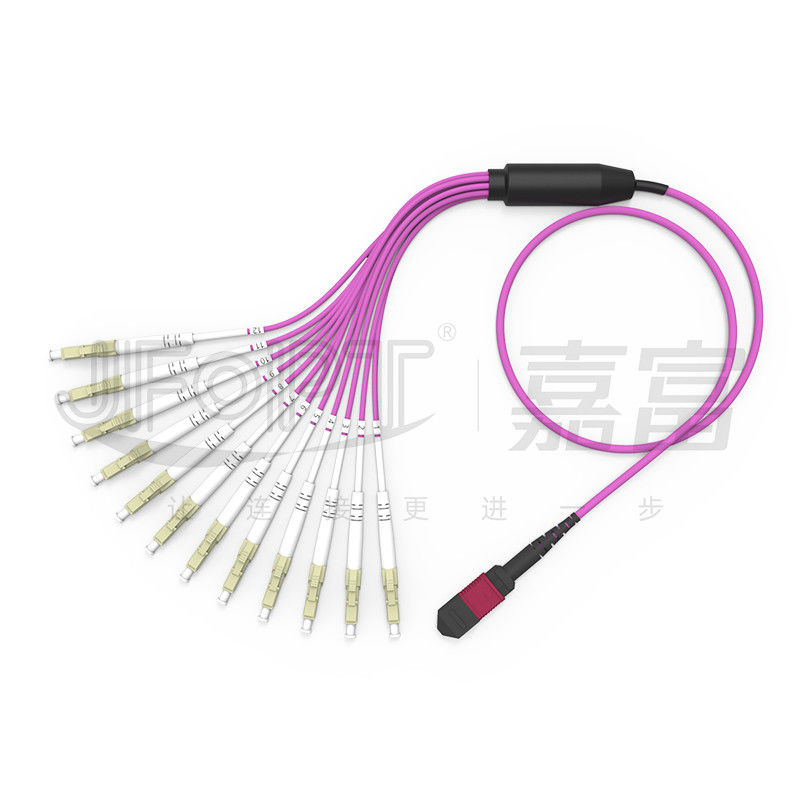

MPO - la correction d'évasion de LC attachent la sortance de 2.0mm LC DX avec l'olive standard de perte de millimètre d'agrafe
Des pullovers de branche de MPO-LC sont principalement employés pour la distribution et l'arrêt de fibre en mini câbles multinucléaires ou câbles plats. Ils divisent le connecteur des fibres MPO de 8/12/24 en nombres de correspondance de connecteurs de LC. Des pullovers tous de branche du MPO-LC de JFOPT sont fabriqués utilisant le procédé d'injection de colle de kit de sortance. La taille et les trous de fibre du kit de sortance sont indépendamment produits basés sur des dimensions réelles, s'assurer à haute résistance et des capacités d'anti-recul. L'extrémité de LC est conçue avec le duplex avec l'agrafe, tenant compte de la sélection de canal flexible. La veste de branche de 2.0mm assure l'excellente protection pour les fibres de branche, et pour une protection plus de haute résistance, l'armure en spirale d'acier inoxydable peut être choisie comme tube de branche. Des pullovers de branche du MPO-LC de JFOPT peuvent être adaptés aux besoins du client selon les besoins des clients pour différents types de câble, comptes de fibre, longueurs, couleurs, et vestes externes. Ils subissent les interférences 3D de 100% et l'essai d'usine pour s'assurer que les clients reçoivent les produits qui répondent à leurs attentes.
* caractéristiques
|
①Approprié au câblage structuré à haute densité de la fibre 10G/40G/100G
|
②Les vestes externes de LSZH/OFNP/OFNR sont disponibles
|
|
|
|
③Des connecteurs neutres de JFOPT MPO sont faits des mêmes matériaux et moules de précision en tant que marques internationales de courant principal
|
④Disponible dans noyau 6 le noyau, 8 noyau, 12 noyau, 16, etc.
|
|
|
|
⑤La polarité de TYPE-A/TYPE-B/TYPE-C sont sélectionnable
|
⑥Les pullovers de JFOPT MPO passent des essais à l'embrun salin environnemental et
|
|
|
|
* applications
câblage du centre 1.Data.
Systèmes de communication 2.40G/100G optiques.
3.Fiber systèmes de communication, réseaux de la télévision via câble, réseaux de télécom.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MPO
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MTP |
Norme de SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Basse perte de SM |
0.12dB |
0.25dB |
|||
|
Norme de millimètre |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.12dB |
0.25dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres 3D géométriques (facultatifs)
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* sélection des couleurs de logement de connecteur
|
Connecteur de MPO |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
* paramètres de câble
|
Projet |
Paramètres |
|||
|
Type de fibre |
Facultatif : G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Compte de fibre |
Facultatif : 8/12/16/24 |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
Facultatif : LSZH/PVC/TPU |
|||
|
Diamètre extérieur de veste |
3.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/Aqua/magenta/coutume |
|||
|
Résistance à la traction (long terme) |
80N |
|||
|
Résistance à la traction (à court terme) |
150N |
|||
|
Écrasez la résistance (le long terme) |
100N/cm |
|||
|
Résistance d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
Facultatif : LES FORCES POUR L'OTAN/OFNR/OFNP |
|||
* options de sortance
|
|
|
|
Structure principale de câble |
|
|
|
|
|
Sortance avec des longueurs égales |
Sortance avec des longueurs inégales |
|
|
|
|
Branche de la sortance 0.9mm |
|
|
|
|
|
Branche de la sortance 2.0/3.0mm |
|
* sélection de polarité
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Spécialisation : Avec plus de 20 ans d'expérience de MPO et de production optique conventionnelle de pullover de fibre, JFOPT a une équipe de R&D et un équipement de production professionnels consacrés à répondre aux divers besoins d'installation. Nos produits ont passé des certifications et des essais internationaux multiples. |
|
||||
|
Capacité de fabrication : JFOPT a les lignes de production multiples pour MPO et connecteurs conventionnels, aussi bien qu'équipement de câble et d'embranchement, assurant la livraison rapide. |
|
||||
|
Contrôle de qualité : JFOPT a des mesures strictes de contrôle de qualité, y compris l'inspection de fin-visage d'usine et 100% examinant, utilisant l'équipement d'essai professionnel pour assurer la représentation de transmission stable. |
|
||||
|
Standardisation : JFOPT peut fournir de divers services de personnalisation pour des types de connecteur, types de câble, diamètres extérieurs, couleur, ordres de fil, emballage, et soutient davantage, et également la production faite sur commande basée sur des conceptions client-fournies ou des échantillons, assurant la stabilité de cohérence et de représentation pour répondre à différentes exigences de câblage. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D consacrée au développement et à la production de divers pullovers optiques performants de fibre, satisfaisant les exigences changeantes du marché. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, les recommandations de produit, et l'entretien après-vente, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant les pullovers aux besoins du client de embranchement de MPO ?
Il est important de considérer la longueur, la longueur de branche, le diamètre de branche, le matériel de câble, le type et le compte de fibre, les connecteurs masculins ou femelles, les conditions de normes de perte d'insertion, de couleur, d'étiquetage, et autre de personnalisation.
2.How assurons-nous la stabilité de nos pullovers de fibre ?
Les pullovers de la fibre de JFOPT subissent l'essai 100% de perte par insertion et l'inspection de fin-visage, assurant la représentation stable.
3.What est notre délai de livraison ?
Pour les produits standard, notre délai de livraison a lieu dans un délai de 5 jours ouvrables, assurant l'expédition rapide.
4.What que d'autres produits liés MPO nous offrent ?
Nous fabriquons également des réalimentations de MPO, des atténuateurs de MPO, des adaptateurs hommes-femmes de MPO, des pullovers de la TA, et d'autres produits liés MPO.
