Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
FC/St 12F Mesh Pulling - corde de correction d'évasion d'oeil
Contactez-nous
Branches de longueur de Kit With Mesh With Equal d'oeil de FC/St pré - la correction terminée de câble d'évasion attachent 12 noyaux tirant -

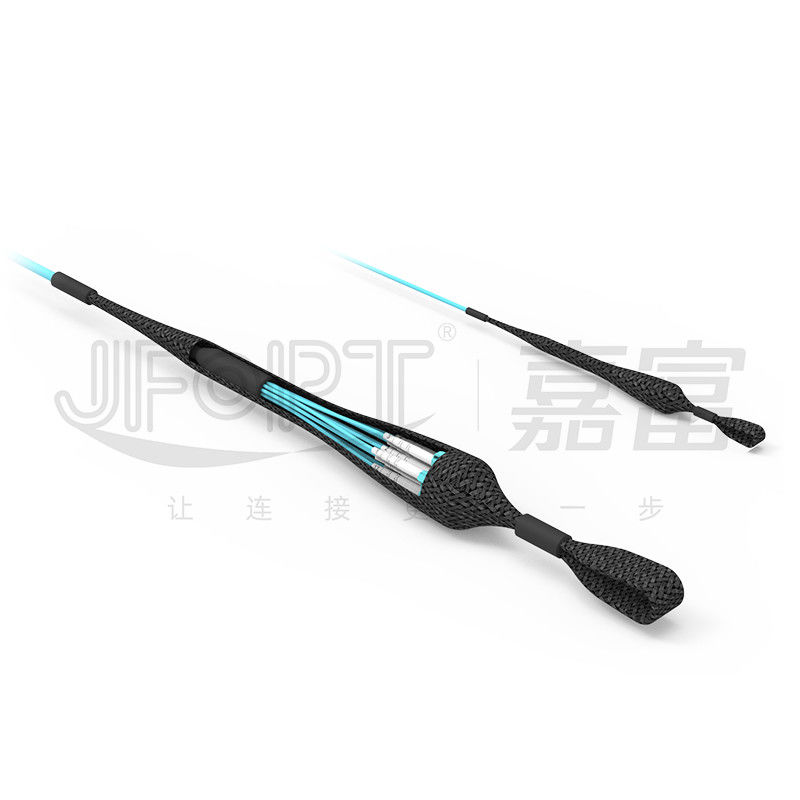

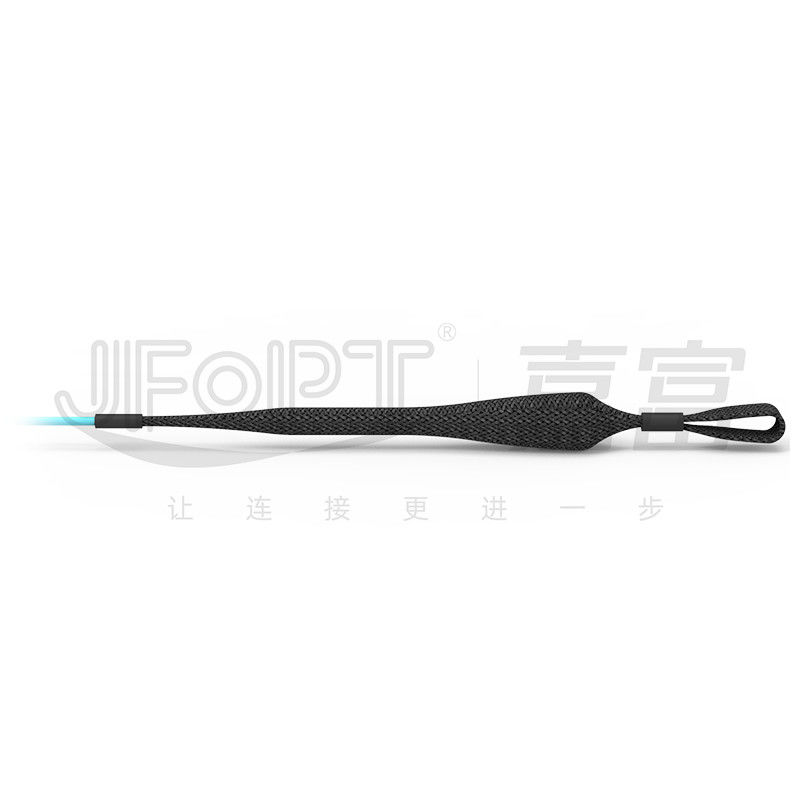

FC/ST pré-a terminé le câble d'évasion avec le kit de tirer-oeil de maille est un type de pullover multinucléaire qui a été terminé avec des connecteurs de FC ou de St et a ajouté le kit de tirer-oeil de maille sur la cloison de embranchement. Toute la branche peut être gardée à longueur cohérente pour réaliser l'uniformité, ou ils peuvent être arrangés d'une façon décalée pour former l'embranchement non-uniforme basé sur des dispositions douanières. JFOPT a développé un kit de tirer-oeil de maille (sans chambre à air) pour les pullovers pré-terminés, qui augmente d'une façon minimum le diamètre extérieur de la section de embranchement. Cette structure est principalement employée pour faciliter le câblage de traction sous des conditions de basse tension.
* caractéristiques
|
①Structure simple de traction, rentable, et facile à utiliser |
②Compatible avec les câbles à fibres optiques avec les diamètres extérieurs s'étendant de 3-25mm |
||||
|
|
|
||||
|
③Options externes de diamètre de branche : 0.9mm/2.0mm/3.0mm |
④Connecteurs, modèles de câble, longueurs de branche, etc. personnalisables |
||||
|
|
|
||||
|
⑤arrêt 100% d'usine et essai pour assurer la représentation de transmission |
|
||||
|
|
- |
||||
* applications
réseaux de l'accès 1.Fiber
transmission de données 2.Fiber
3.Fiber systèmes de communication, réseaux TV par câble, réseaux de télécommunication
4. LANs (LANs), réseaux de zone ample (WANs), FTTx

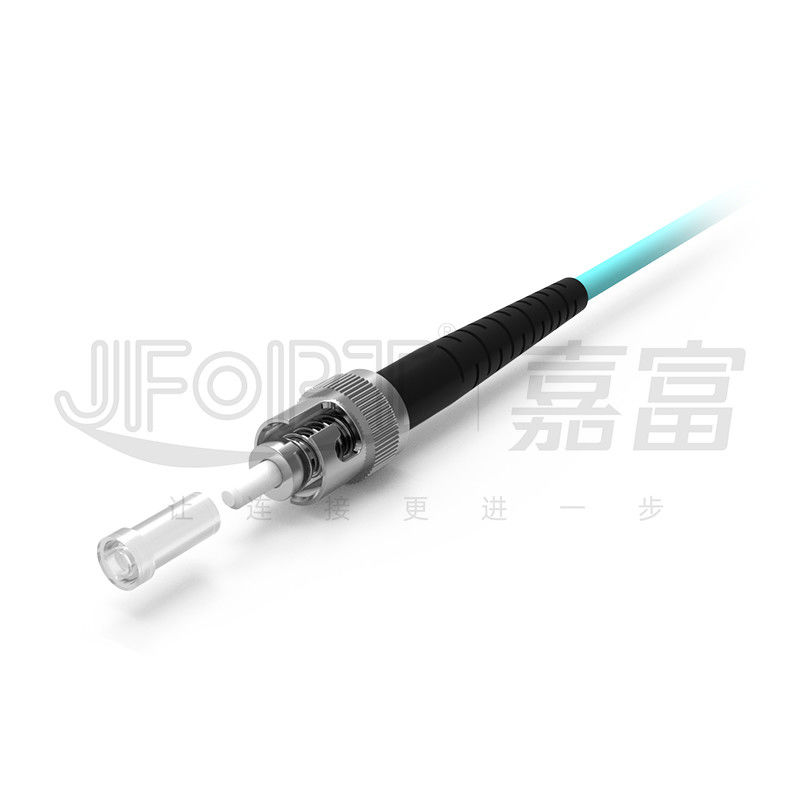

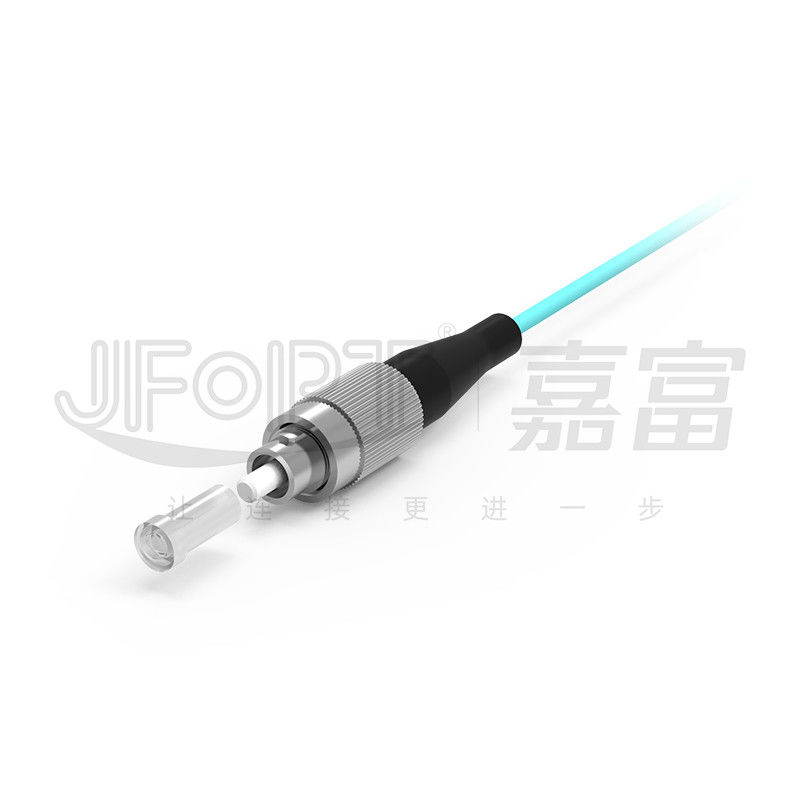

* paramètres de connecteur
|
Type de connecteur |
SC/LC/FC/ST |
|||
|
Type d'olive |
Mode unitaire : UPC/APC ; Mode multi : UPC |
|||
|
Matériel d'olive |
Olive en céramique de zircone de catégorie A |
|||
|
Couleur de connecteur |
Bleu/vert/beige/Aqua/mauve |
|||
|
Perte par insertion |
≤0.3dB/≤0.2dB/≤0.15dB |
|||
|
Perte de retour |
Mode unitaire : UPC≥50dB ; APC≥60dB ; Mode multi : ≥25dB |
|||
|
Répétabilité |
≤0.2dB |
|||
|
Interchangeabilité |
≤0.2dB |
|||
* paramètres de la géométrie 3D (facultatifs)
|
Articles |
UPC |
RPA |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
Millimètre |
SM |
Millimètre |
SM |
SM |
|
|
Rayon de courbure (millimètres) |
10-25 |
7-25 |
5-12 |
|||
|
Compensation d'apex (μm) |
≤50 |
≤30 |
||||
|
Fibre déprimée (nanomètre) |
±100 |
|||||
|
Déviation de l'angle (°) |
0 |
8±0.3 |
||||
|
Déviation de l'angle en esclavage (°) |
0 |
±0.5 |
||||
|
Diamètre de fibre (μm) |
123-135 |
|||||

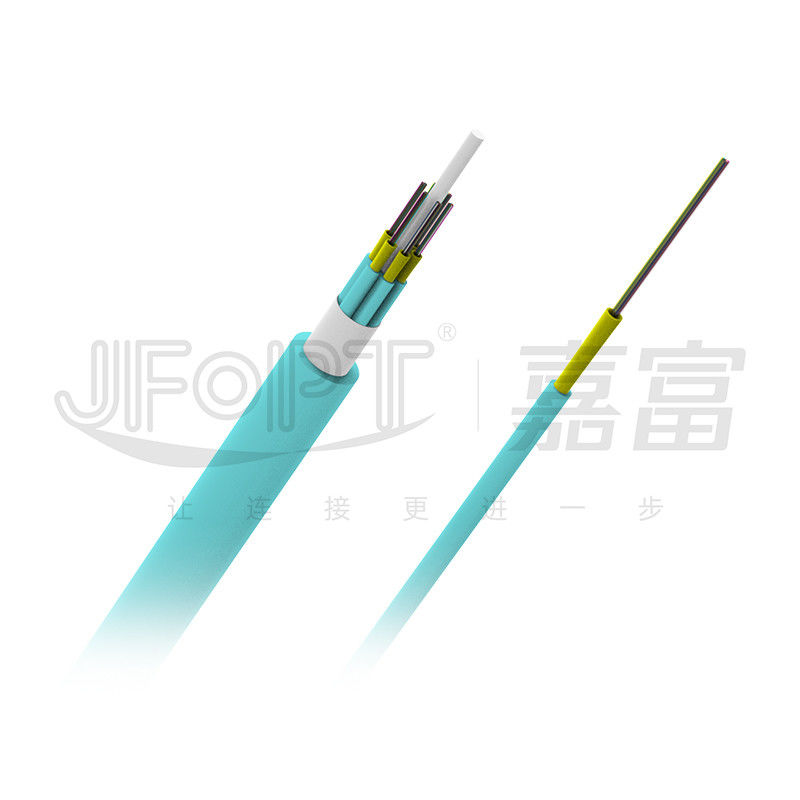

* paramètres de câble à fibres optiques
|
Projet |
Paramètre |
|||||||
|
Type de fibre |
G652D / G657A1/G657A2/G655/OM1/OM2/OM3/OM4/OM5 |
|||||||
|
Compte de fibre |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
Diamètre serré de tampon |
0.9mm |
|||||||
|
Porteur central |
Fil d'Aramid |
|||||||
|
Matériel externe de veste |
PVC/LSZH |
|||||||
|
Diamètre extérieur de veste |
3.0mm |
5.0mm |
5.2mm |
5.5mm |
6.2mm |
8.2mm |
9.5mm |
10.5mm |
|
Couleur externe de veste |
Jaune/orange/Aqua/vert/violette/adapté aux besoins du client |
|||||||
|
Résistance à la traction (long terme) |
150N |
300N |
||||||
|
Résistance à la traction (à court terme) |
300N |
600N |
||||||
|
Écrasez la résistance (le long terme) |
200N/10cm |
|||||||
|
Résistance d'écrasement (à court terme) |
1000N/10cm |
|||||||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||||||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||||||
|
Température de fonctionnement |
-20~60℃ |
|||||||
|
Température de stockage |
-20~60℃ |
|||||||
|
Estimation du feu |
LES FORCES POUR L'OTAN/OFNR /O FNP |
|||||||
* options de embranchement
|
|
|
|
Structure principale de câble |
|
|
|
|
|
Sortance avec la longueur égale |
Sortance avec la longueur inégale |
|
|
|
|
Embranchement de la sous-unité directe |
|
|
|
|
|
Embranchement du fber avec le tube de toilettes de 2.0/3.0mm |
|
|
|
|
|
Embranchement de la fibre avec le tube blindé nu de 3.0mm |
|
|
|
|
|
Embranchement de la fibre avec le tube en spirale d'armure de 3.0mm |
|
* emballage de produit
|
|
|
|
Emballage à obturation automatique épaissi de sac |
Emballage épaissi de carton |
* force d'usine
|
Expertise : JFOPT a accumulé des années d'expérience du processus de fabrication du grand pullover de noyau, assurant la basse perte et une durée de vie prolongée dans les environnements complexes. |
|
||||
|
Capacité de production : Avec 5 lignes de production et équipements, JFOPT est équipé des découpeuses à large diamètre professionnelles de multiconducteur de câble, s'assurer rapide, efficace, et blesse d'une manière ordonnée des câbles pour assurer la livraison rapide. |
|
||||
|
Contrôle de qualité : JFOPT met en application le contrôle de qualité strict, abordant toutes les questions anormales a typiquement rencontré en grands câbles de noyau-compte en optimisant la qualité des matières premières. Tous les processus de fabrication de connecteur subissent l'inspection 100% et l'essai. |
|
||||
|
Développement standard : JFOPT peut adapter des câbles aux besoins du client de pullover selon des besoins des utilisateurs, y compris la couleur de câble, le diamètre extérieur, type et quantité de noyau de fibre, et structure de empaquetage. Prélevez le cachetage et des dessins industriels sont employés pour assurer l'exécution des spécifications techniques et de la cohérence de produit à travers différents ordres en lots. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D développant sans interruption des pullovers plus avancés et plus performants de fibre. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, les recommandations de produit, et l'entretien après-vente, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant les cordes aux besoins du client de correction optiques standard de fibre ?
Longueur totale diamètre de la corde de correction/de longueur de branche/de branche de câble/matériel câble de fibre/type de fibre et nombre de noyaux/couleur/conditions de étiquetage et autres de personnalisation.
2.How assurons-nous la stabilité de nos cordes de correction optiques standard de fibre ?
Les cordes de correction optiques de la fibre de JFOPT subissent une conception de processus pour s'assurer que 100% des connecteurs passent l'essai de perte par insertion et l'inspection de fin-visage, garantissant des paramètres stables.
3.What est notre délai d'exécution de la livraison ?
Pour les produits standard, notre délai d'exécution de la livraison est commandé dans un délai de 5 jours ouvrables, assurant l'expédition rapide.
