Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
MTP-MTP 16C OM3/4/5 3,0 LSZH Aque
Contactez-nous

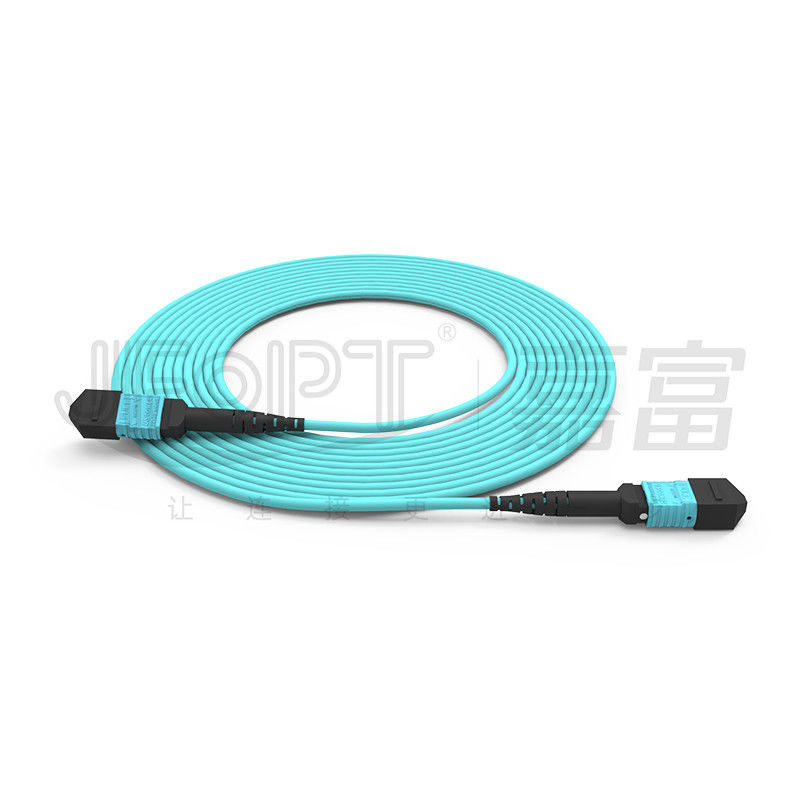

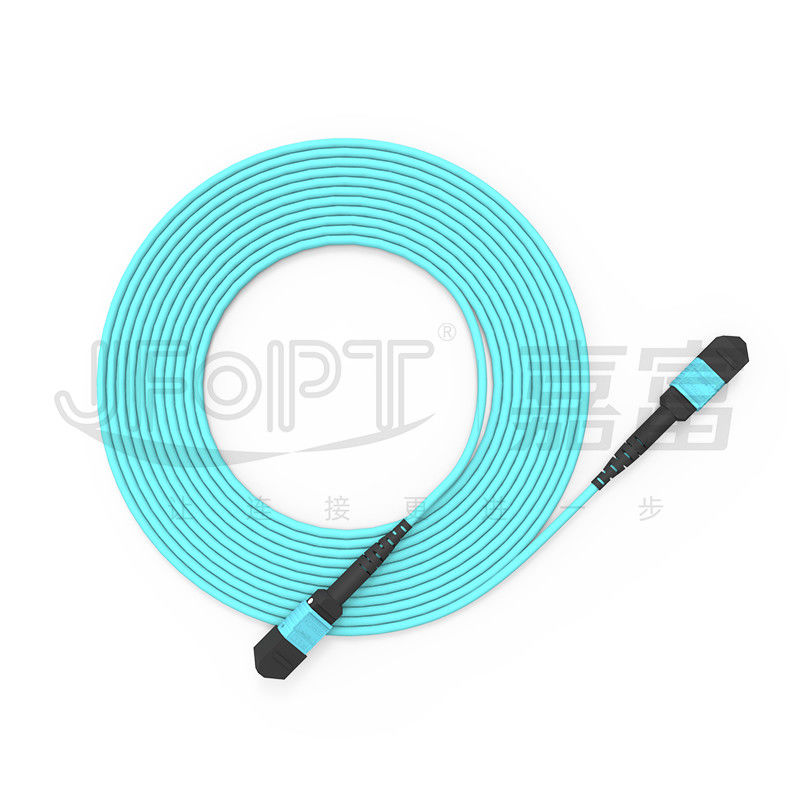

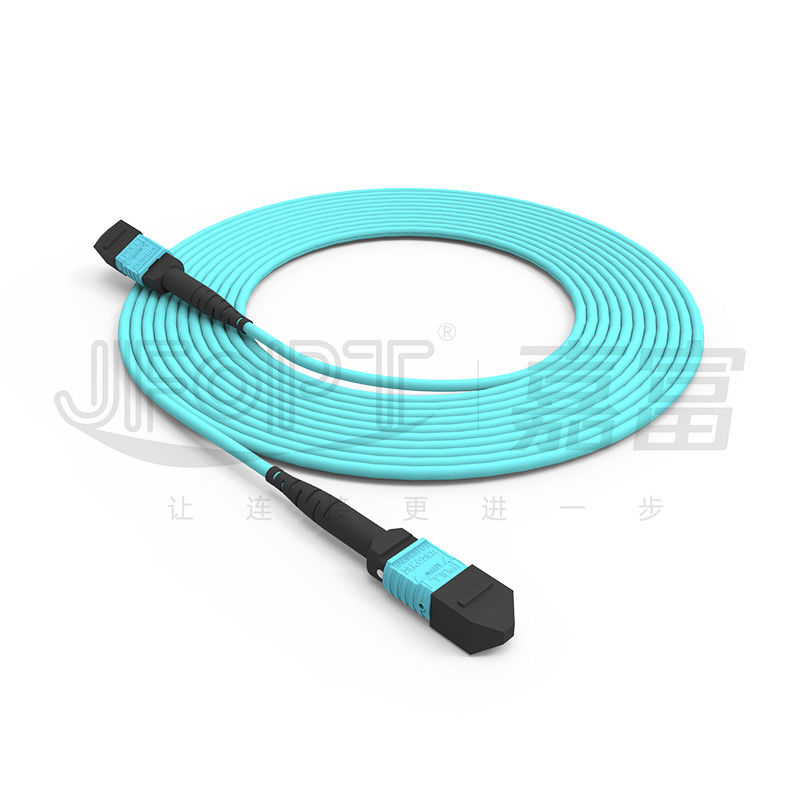

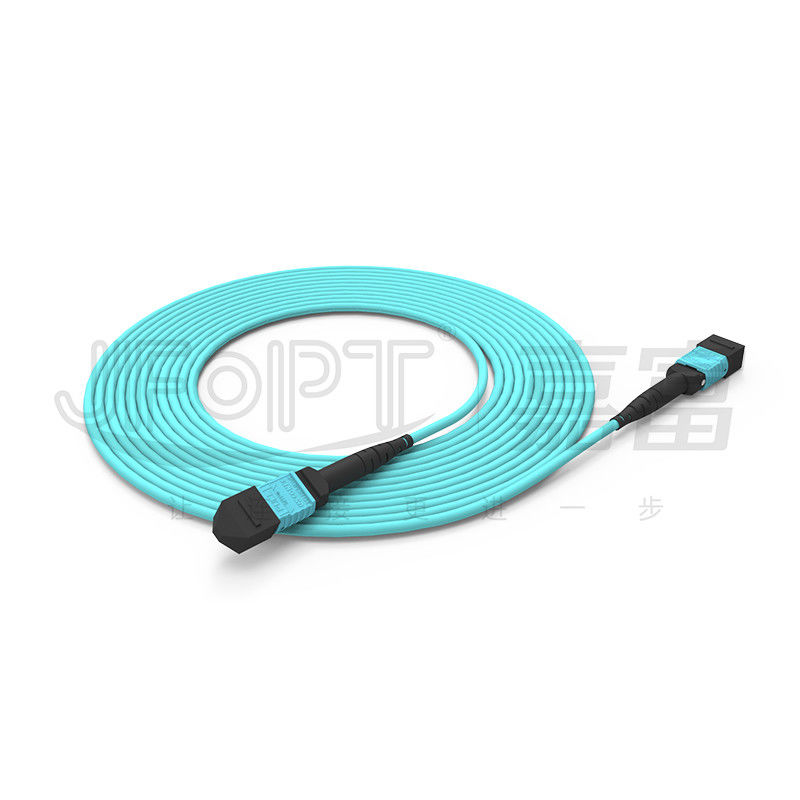

Pullover OM3 de fibre de noyaux de MTP 16/corde de correction à plusieurs modes de fonctionnement Aqua MTP d'OM4/OM5 3,0 LSZH
JFOPT MTP et MTP PRO utiliser les connecteurs importés originaux et les olives d'USCONEC, et subir un processus de polissage de 5 étapes pour assurer la représentation de connecteur répond à des normes du CEI. Les pullovers d'épine dorsale de MTP-MTP sont très utilisés pour la connectivité entre les salles de centre de traitement des données et les bâtiments. 16 le connecteur des noyaux MTP comporte une clé-/conception de clé-vers le bas, et une fois combiné avec 16 un adaptateur consacré du noyau MPO/MTP, il permet la transmission de signal pour 8 canaux dans un câble unique, réduisant de manière significative l'espace de panneau avant et câblant le volume. JFOPT 16 creuse des pullovers de MTP pour utiliser de mini câbles ou câbles plats renforcés avec le fil importé à haute résistance d'aramid, et des fibres OM3/OM4/OM5 des marques comme YOFC ou Corning, avec un matériel externe tout neuf de gaine qui fournit la longue durée de vie, adaptabilité, et de forte stabilité larges pour la transmission de données.
* caractéristiques
|
①jonction de câble optique de fibre de 16 noyaux, olive simple des noyaux MTP de la rangée 16 |
②Fait avec les fibres OM3/OM4/OM5 courbure-peu sensibles pour augmenter la stabilité de transmission |
||||
|
|
|
||||
|
③Disponible avec la perte standard d'USCONEC et basses les olives de la perte MTP pour répondre à différentes exigences de budget et de perte |
④usine 100% terminée et examinée pour assurer la représentation de transmission |
||||
|
|
|
||||
|
⑤Approprié aux environnements de câblage à haute densité |
⑥connecteurs et olives importés originaux de 100% |
||||
|
|
|
||||
* applications
réseaux de l'accès 1.Fiber.
transmission de données 2.Fiber.
3.Fiber systèmes de communication, réseaux TV par câble, réseaux de télécommunication.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MTP
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MTP |
Norme de SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Basse perte de SM |
0.12dB |
0.25dB |
|||
|
Norme de millimètre |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.12dB |
0.25dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres de câble
|
Articles |
Paramètres |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
8/12/16/24 facultatif |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de veste |
3.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
|||
|
Résistance à la traction (long terme) |
80N |
|||
|
Résistance à la traction (à court terme) |
150N |
|||
|
Écrasez la résistance (le long terme) |
100N/cm |
|||
|
Résistance d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
|
Articles |
Paramètres |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
2~12 noyaux |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de veste |
2.5x5.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
|||
|
Résistance à la traction (long terme) |
100N |
|||
|
Résistance à la traction (à court terme) |
200N |
|||
|
Écrasez la résistance (le long terme) |
200N/cm |
|||
|
Résistance d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
50mm |
|||
|
Rayon de cintrage minimum (charge statique) |
30mm |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* sélection des couleurs de logement de connecteur
|
Connecteur de MTP |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 346C de couleur |
Mettez en référence le nombre PANTONE 106C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Noir |
||
|
Mettez en référence le nombre PANTONE 7534U de couleur |
Mettez en référence le noir 6C du nombre PANTONE de couleur |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Mettez en référence le nombre PANTONE 310C de couleur |
Mettez en référence le nombre PANTONE 1905C de couleur |
|||
|
|
|
|||
|
Violette |
Magenta |
|||
|
Mettez en référence le nombre PANTONE 2587C de couleur |
Mettez en référence le nombre PANTONE 208C de couleur |
|||
|
|
|
|||
|
Vert de chaux |
|
|||
|
Mettez en référence le nombre PANTONE 375C de couleur |
||||
|
|
||||
* sélection de botte de connecteur
|
Type de botte de MTP |
||||
|
Type |
Spécifications |
Câble applicable OD |
Image |
Dessins |
|
Botte ronde |
2,0 botte L=33.2mm |
2,0 |
|
|
|
3,0 botte L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 botte L=16mm |
3,0 |
|
|
|
|
3,0 botte bendable L= 33.6mm |
3,0 |
|
|
|
|
3,6 botte L=33.2mm |
3,6 |
|
|
|
|
3,6 botte L= 16mm |
3,6 |
|
|
|
|
3,6 botte bendable L= 33.6mm |
3,6 |
|
|
|
|
4,5 botte L=33.2mm |
4.0/4.5 |
|
|
|
|
5,5 botte L= 33.2mm |
5.0/5.5 |
|
|
|
|
Botte de câble plat |
3.0*6.0 botte L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 botte L= 21.3mm |
2.5*5.0 |
|
|
|
|
Botte nue de fibre de ruban |
Botte nue L=19mm de fibre de ruban |
Fibre nue de ruban |
|
|
|
Étiquette va-et-vient |
Universel pour toutes les bottes |
Universel |
|
|
* sélection de polarité
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Professionnel : JFOPT s'était concentré sur la production de pullovers de fibre pendant plus de 20 années et possède des techniques de fabrication professionnelles pour produire les pullovers de haute qualité et performants de fibre. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production et équipements, laissant pour la production rapide et efficace d'une grande quantité de pullovers de fibre satisfaire des requêtes du client. |
|
||||
|
QC : JFOPT met en application des mesures strictes de contrôle de qualité, y compris des inspections de qualité et la surveillance professionnelles à chaque étape de fourniture de matière première aux processus de fabrication. L'essai de perte par insertion et l'inspection de fin-visage sont conduits pour assurer la qualité du produit. |
|
||||
|
Exécution standard : JFOPT peut se développer et rigoureusement respecter aux normes de production de pullover de fibre selon les besoins des clients, assurant la stabilité de cohérence et de représentation des produits. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer des pullovers plus avancés et plus performants de fibre. |
|
||||
|
Support après-vente : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant des pullovers aux besoins du client de MTP ?
Longueur caractéristiques de pullover de MTP/de matériel de câble/de type de fibre et de compte de noyau/de genre de connecteur (masculin/femelle)/de perte par insertion/préférences de couleur/conditions et personnalisation de étiquetage
2.How assurons-nous la stabilité de nos pullovers de MTP ?
Les pullovers du MTP de JFOPT subissent l'essai de l'interférence 3D de 100% et la perte par insertion 100% examinant pour assurer la stabilité de paramètre.
délai d'exécution de la livraison 3.Our ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MTP, assurant la livraison rapide de vos ordres.
4.What que d'autres produits dérivés de MTP nous offrent ?
Nous des commutateurs fabriquons également des réalimentations de MTP, des atténuateurs de MTP, de MTP genre, et des pullovers de la TA, entre d'autres produits liés MTP.
