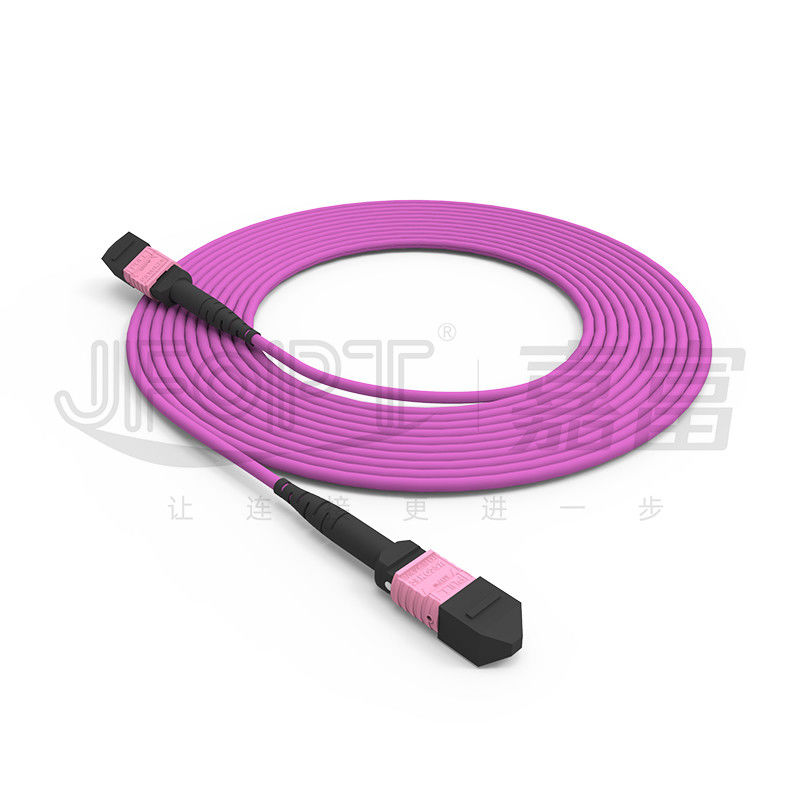

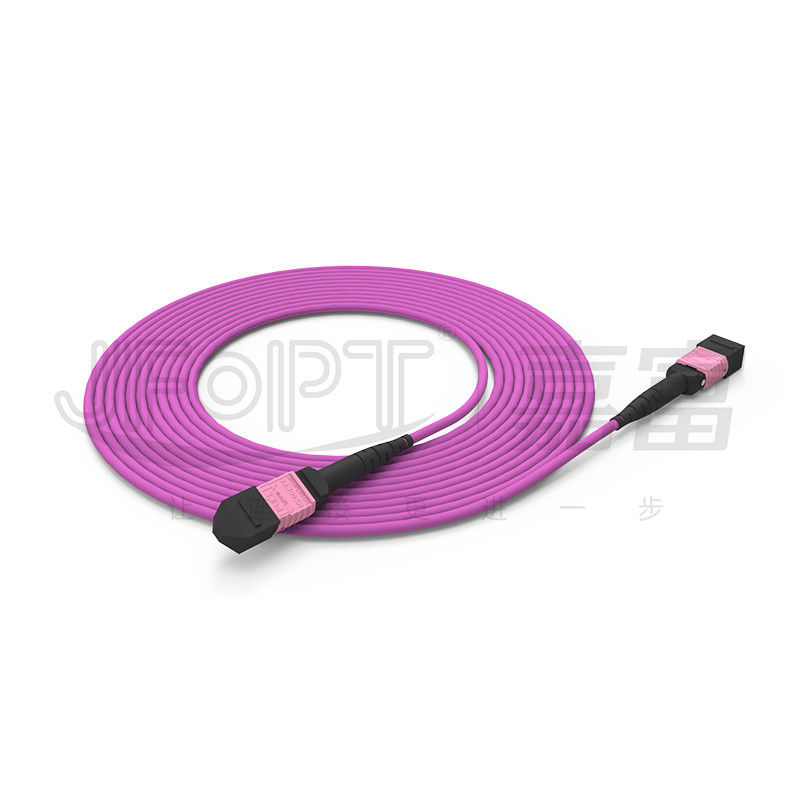

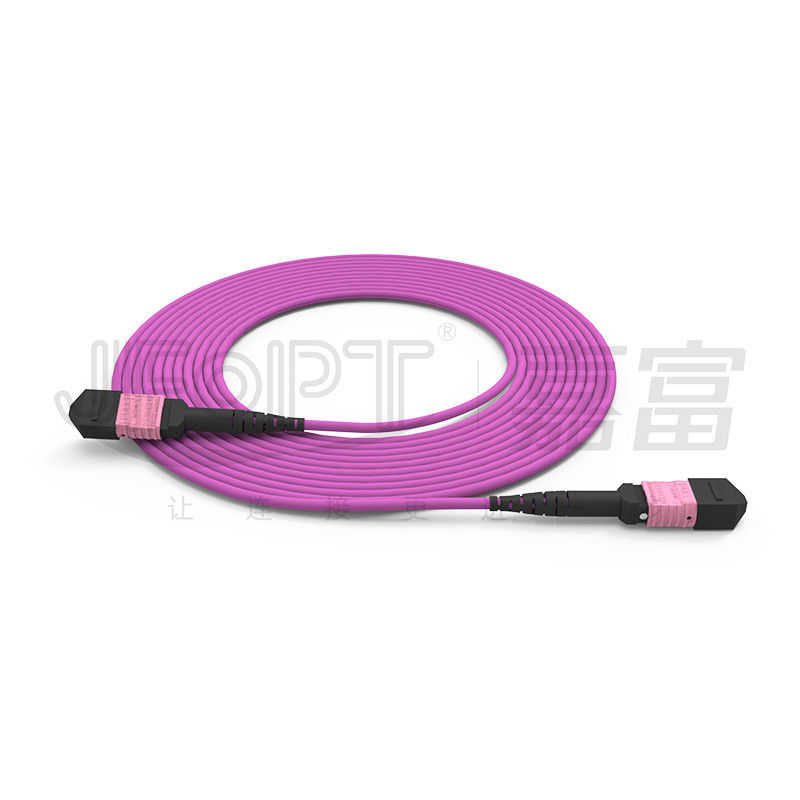

Noyaux OM4 à plusieurs modes de fonctionnement 50/125 LSZH 3.0-4.0mm Heather Violet Jumper de la corde de correction de MTP 100G 24
La capacité de production quotidienne de JFOPT pour des pullovers de noyaux de MTP-MTP 24 peut atteindre 1000 unités. Actuellement, l'utilisation de maket de 24 pullovers des noyaux MTP est en second lieu seulement à celle de 12 pullovers des noyaux MTP. Les 24 pullovers des noyaux MTP peuvent réaliser la transmission de données 100G dans un pullover simple. JFOPT se concentre sur le contrôle de qualité des pullovers de MTP de divers aspects, y compris la matière première, la couleur, le processus de polissage, les inspections (IL&RL, visage d'extrémité, polarité), l'emballage, et les risques de transport. Notre connecteur de Heather Violet MTP appareillé avec le même câble à fibres optiques d'épine dorsale de couleur, et options pour la perte standard ou la basse perte. Tous les pullovers de MTP/MPO de notre société subissent l'essai d'interféromètre du fin-visage 3D. Le choix des câbles à fibres optiques de 3,0 ou de 4.0mm peut être configuré avec des fils d'aramid de différentes forces de tension, fournissant à des clients les besoins de traction en solutions plus de tension. La sélection de la fibre multimode OM4 permet la pleine largeur de bande et la transmission ultra-rapide au-dessus de plus longues distances, la rendant très utilisée pour câbler les besoins jusqu'aux centaines de mètres. Pour des exigences plus élevées, la fibre OM5 peut être choisie.
* caractéristiques
|
①24 olives des noyaux MTP avec des options pour la perte standard ou la basse perte |
②Utilise la fibre OM4 courbure-peu sensible et le fil importé d'aramid pour la durée de vie et la stabilité prolongées |
||||
|
|
|
||||
|
③Mâle personnalisable et connecteurs femelles, PIN à haute précision |
④Approprié aux environnements de câblage à haute densité |
||||
|
|
|
||||
|
⑤pièces et olives en vrac originales de 100% |
|
||||
|
|
|
||||
* applications
réseaux de l'accès 1.Fiber.
transmission de données 2.Fiber.
3.Fiber systèmes de communication, réseaux TV par câble, réseaux de télécommunication.
4. LANs (LANs), réseaux de zone ample (WANs), FTTx.
* paramètres de connecteur de MTP
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MTP |
Norme de SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Basse perte de SM |
0.12dB |
0.25dB |
|||
|
Norme de millimètre |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.12dB |
0.25dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres de câble
|
Articles |
Paramètres |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
8/12/16/24 facultatif |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de veste |
3.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
|||
|
Résistance à la traction (long terme) |
80N |
|||
|
Résistance à la traction (à court terme) |
150N |
|||
|
Écrasez la résistance (le long terme) |
100N/cm |
|||
|
Résistance d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
|
Articles |
Paramètres |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
2~12 noyaux |
|||
|
Porteur central |
Fil d'Aramid |
|||
|
Matériel externe de veste |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de veste |
2.5x5.0mm |
|||
|
Couleur externe de veste |
Jaune/orange/vert/Heather Violet/personnalisation |
|||
|
Résistance à la traction (long terme) |
100N |
|||
|
Résistance à la traction (à court terme) |
200N |
|||
|
Écrasez la résistance (le long terme) |
200N/cm |
|||
|
Résistance d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
50mm |
|||
|
Rayon de cintrage minimum (charge statique) |
30mm |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Estimation du feu |
OFN/OFNR/OFNP facultatif |
|||
* paramètres 3D géométriques
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* options de couleur de connecteur
|
Connecteur de MTP |
||||
|
SM |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 346C de couleur |
Mettez en référence le nombre PANTONE 106C de couleur |
|||
|
|
|
|||
|
Millimètre |
Beige |
Noir |
||
|
Mettez en référence le nombre PANTONE 7534U de couleur |
Mettez en référence le noir 6C du nombre PANTONE de couleur |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Mettez en référence le nombre PANTONE 310C de couleur |
Mettez en référence le nombre PANTONE 1905C de couleur |
|||
|
|
|
|||
|
Violette de Munsell |
Magenta |
|||
|
Mettez en référence le nombre PANTONE 2587C de couleur |
Mettez en référence le nombre PANTONE 208C de couleur |
|||
|
|
|
|||
|
Vert de chaux |
|
|||
|
Mettez en référence le nombre PANTONE 375C de couleur |
||||
|
|
||||
* sélection de botte de connecteur
|
Type de botte de MTP |
||||
|
Type |
Spécifications |
Câble applicable OD |
Image |
Dessins |
|
Botte ronde |
2,0 botte L=33.2mm |
2,0 |
|
|
|
3,0 botte L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 botte L=16mm |
3,0 |
|
|
|
|
3,0 botte bendable L= 33.6mm |
3,0 |
|
|
|
|
3,6 botte L=33.2mm |
3,6 |
|
|
|
|
3,6 botte L= 16mm |
3,6 |
|
|
|
|
3,6 botte bendable L= 33.6mm |
3,6 |
|
|
|
|
4,5 botte L=33.2mm |
4.0/4.5 |
|
|
|
|
longueur 33.2mm de 5,5 bottes |
5.0/5.5 |
|
|
|
|
Botte de câble plat |
3.0*6.0 botte L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 botte L= 21.3mm |
2.5*5.0 |
|
|
|
|
Botte nue de fibre de ruban |
Botte nue L=19mm de fibre de ruban |
Fibre nue de ruban |
|
|
|
Étiquette va-et-vient |
Universel pour toutes les bottes |
Universel |
|
|
* sélection de polarité
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Professionnel : JFOPT s'était concentré sur la production de pullovers de fibre pendant plus de 20 années et possède des techniques de fabrication professionnelles pour produire les pullovers de haute qualité et performants de fibre. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production et équipements, laissant pour la production rapide et efficace d'une grande quantité de pullovers de fibre satisfaire des requêtes du client. |
|
||||
|
QC : JFOPT met en application des mesures strictes de contrôle de qualité, y compris des inspections de qualité et la surveillance professionnelles à chaque étape de fourniture de matière première aux processus de fabrication. L'essai de perte par insertion et l'inspection de fin-visage sont conduits pour assurer la qualité du produit. |
|
||||
|
Exécution standard : JFOPT peut se développer et rigoureusement respecter aux normes de production de pullover de fibre selon les besoins des clients, assurant la stabilité de cohérence et de représentation des produits. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et a une équipe professionnelle de R&D consacrée à développer des pullovers plus avancés et plus performants de fibre. |
|
||||
|
Support après-vente : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1.What devrait être considéré en adaptant des pullovers aux besoins du client de MTP ?
Longueur caractéristiques de pullover de MTP/de matériel de câble/de type de fibre et de compte de noyau/de genre de connecteur (masculin/femelle)/de perte par insertion/préférences de couleur/conditions et personnalisation de étiquetage
2.How assurons-nous la stabilité de nos pullovers de MTP ?
Les pullovers du MTP de JFOPT subissent l'essai de l'interférence 3D de 100% et la perte par insertion 100% examinant pour assurer la stabilité de paramètre.
délai d'exécution de la livraison 3.Our ?
Nous avons une capacité de production mensuelle de connecteurs de 30 000+ MTP, assurant la livraison rapide de vos ordres.
4.What que d'autres produits dérivés de MTP nous offrent ?
Nous des commutateurs fabriquons également des réalimentations de MTP, des atténuateurs de MTP, de MTP genre, et des pullovers de la TA, entre d'autres produits liés MTP.
