Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Numéro de modèle:
MPO/P (F) - LC/U 12F OM3 3,0 LSZH SL B 1M
Contactez-nous

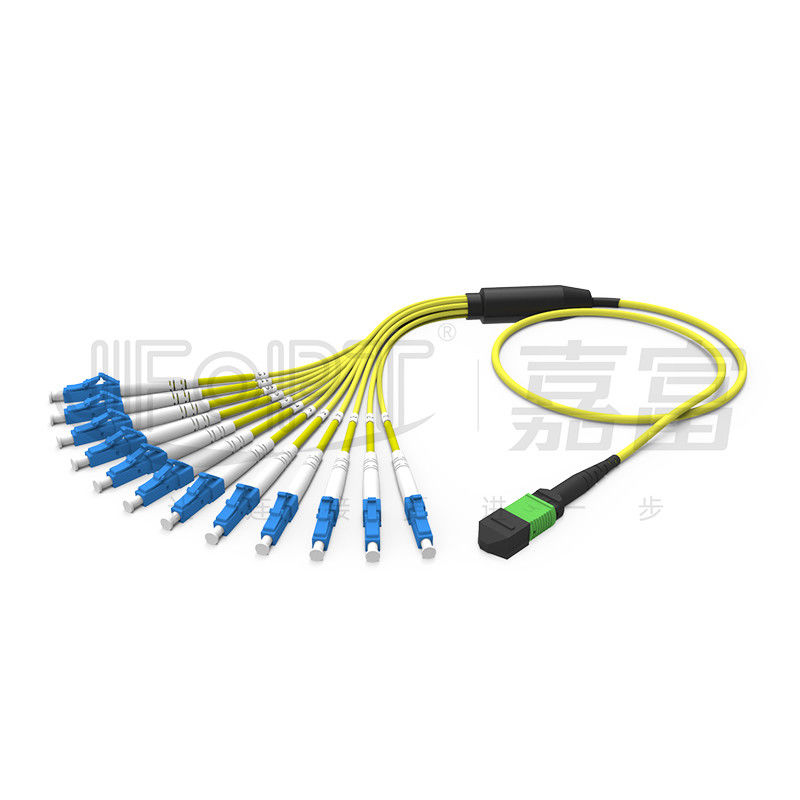

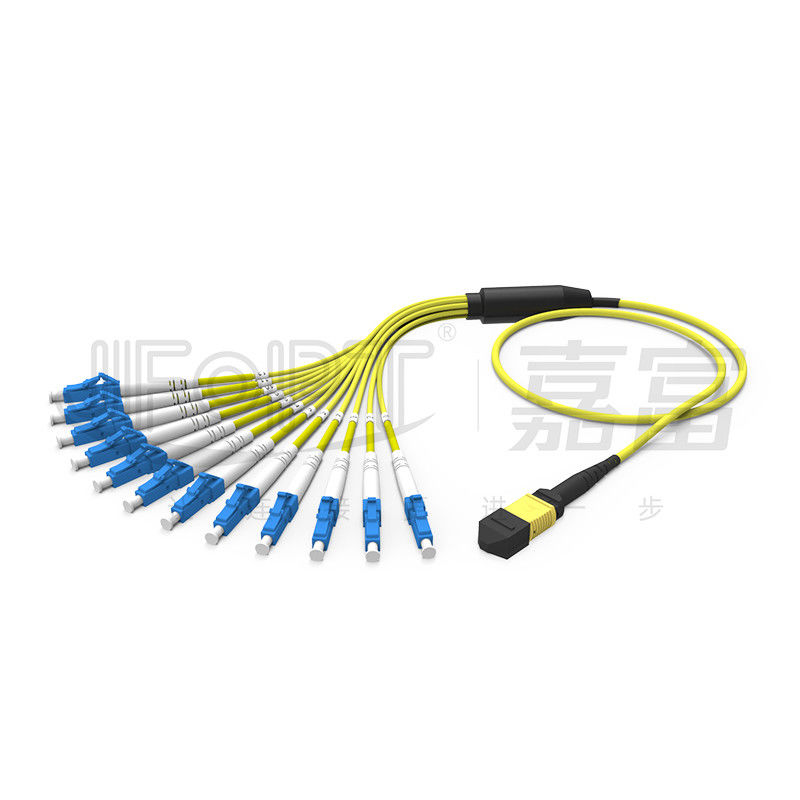

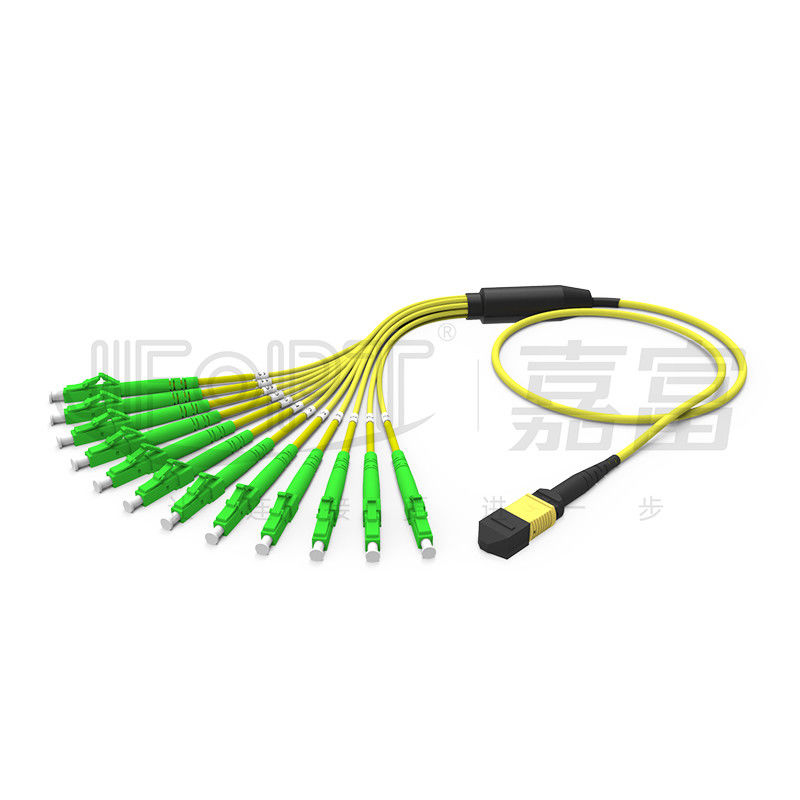

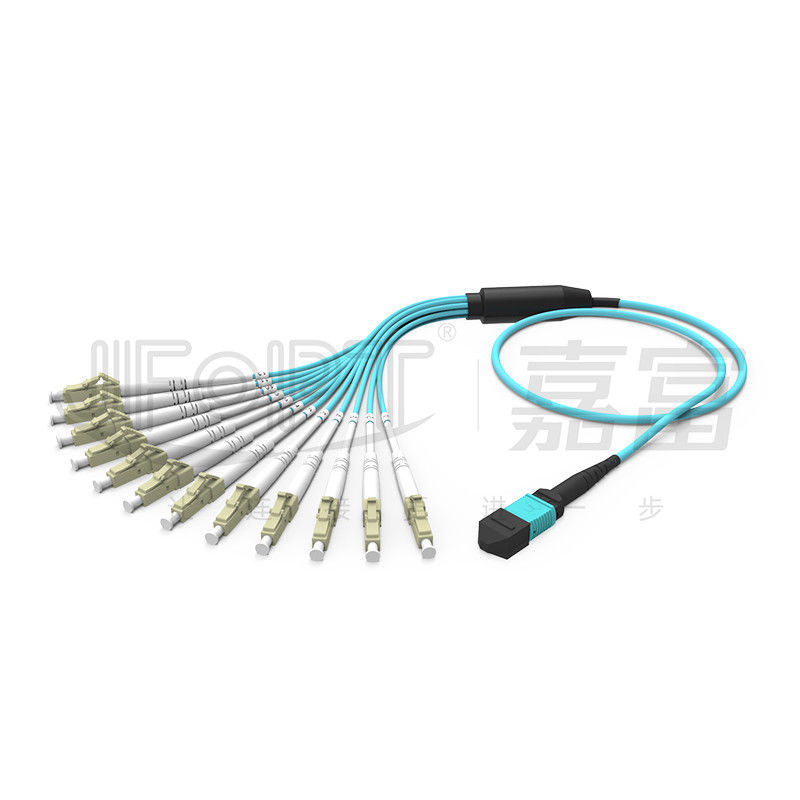

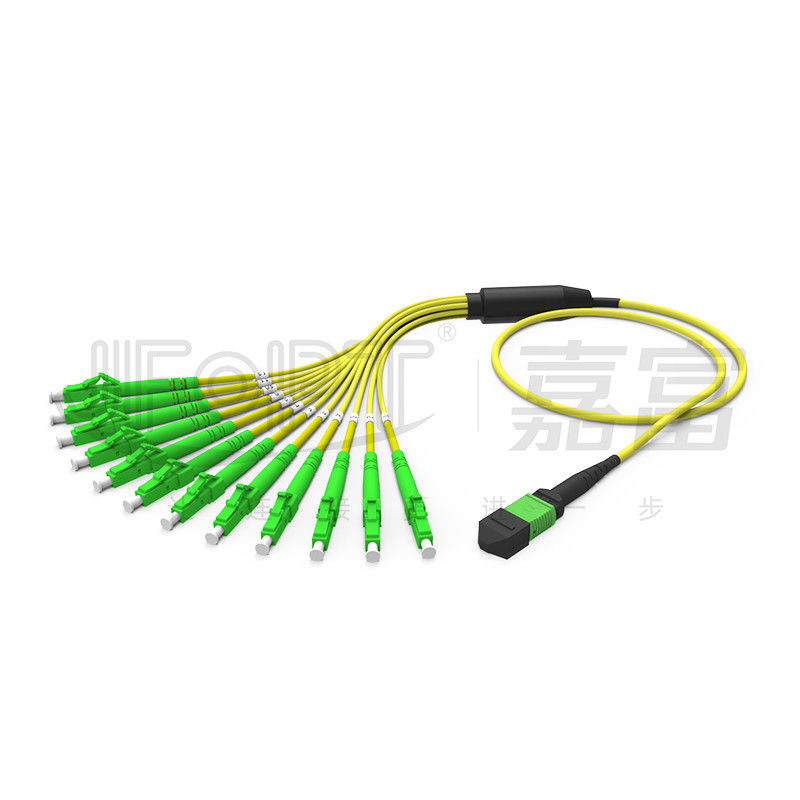

MPO-LC/SC/FC/ST Cordon de brassage court - 12 fibres MPO - Câble épanoui LC Duplex MPO Multimode 50/125 3.0mm LSZH Aqua B polarité
Les cavaliers de fibre de branche MPO/MTP sont conçus pour convertir le connecteur MPO/MTP multifibre en connecteurs LC/SC/FC/ST à fibre unique à l'aide d'une structure de ramification.Il est largement utilisé dans les environnements de fibre optique intégrés à haute densité tels que les centres de données.Les cavaliers de fibre de branche JFOPT MPO/MTP sont fabriqués avec des fibres de haute qualité de grandes marques telles que Corning et Yangtze Optical Fiber, ainsi que des viroles MT et céramique de haute qualité.Des structures de branchement personnalisées garantissent une transmission de données stable à long terme.JFOPT peut fournir diverses options de personnalisation telles que les types de connecteurs, les longueurs de câble, les longueurs de branche, les matériaux et diamètres de branche, le nombre et la polarité des fibres de branchement et les couleurs de câble pour répondre aux différentes exigences de câblage.
* Caractéristiques
|
① Connexion duplex MPO-LC à 12 fibres
|
② Fabriqué avec une fibre OM3 insensible à la courbure pour améliorer la stabilité de la transmission
|
|
|
|
③ Viroles multifibres MT à faible perte de haute qualité et viroles en céramique à faible perte
|
④Utilise des fibres de qualité supérieure de grandes marques telles que Corning et Yangtze Optical Fiber
|
|
|
|
⑤Disponible dans diverses structures de ramification telles que les tubes de furcation de 0,9 mm/2,0 mm/3,0 mm
|
⑥ Câblage haute densité, gain de place
|
|
|
|
⑦ Installation facile et rapide
|
-
|
|
-
|
* Applications
1. Câblage du centre de données
Systèmes de communication optique 2.40G/100G
3. Systèmes de communication à fibre optique, réseaux de télévision par câble, réseaux de télécommunications
4. Réseaux locaux (LAN), réseaux étendus (WAN), FTTx
* Paramètres du connecteur MPO/MTP
|
Type de connecteur |
Perte d'insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur MPO |
Norme SM |
0.2dB |
0,75dB |
APC≥60dB |
|
|
SM faible perte |
0.1dB |
0,35dB |
|||
|
Norme MM |
0.2dB |
0,6 dB |
PC≥25dB |
||
|
MM faible perte |
0.1dB |
0,35dB |
|||
|
Connecteur MTP |
Norme SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM faible perte |
0.12dB |
0.25dB |
|||
|
Norme MM |
0.2dB |
0,45dB |
PC≥25dB |
||
|
MM faible perte |
0.12dB |
0.25dB |
|||
|
Homme Femme |
Mâle : avec Pin, Femelle : sans Pin |
||||
*Paramètres du connecteur SC/LC/FC/ST
|
Type de connecteur |
Perte d'insertion |
Perte de retour |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
MM |
≤0.3dB |
CUP≥25dB |
|
* Paramètres géométriques MPO/MTP 3D
|
Articles |
Max |
Min |
||
|
Rayon de courbure (mm) |
X |
2000 |
-10000 |
|
|
Oui |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du coeur optique (mm) |
- |
1 |
||
|
Hauteur de fibre (nm) |
3500 |
1000 |
||
|
Différence de hauteur de la fibre adjacente (nm) |
500 |
N / A |
||
|
Coplanaire négatif maximum (nm) |
300 |
N / A |
||
* Paramètres géométriques SC/LC/FC/ST 3D (facultatif)
|
Articles |
CUP |
APC |
||||
|
SC/FC/ST |
CL |
SC/CF |
CL |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Rayon de courbure (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Décalage du sommet (μm) |
≤50 |
≤30 |
||||
|
Fibre déprimée (nm) |
±100 |
|||||
|
Déviation angulaire (°) |
0 |
8±0.3 |
||||
|
Écart d'angle de liaison (°) |
0 |
±0,5 |
||||
|
Diamètre de fibre (μm) |
123-135 |
|||||
* Options de couleur du connecteur
|
Connecteur MPO |
||||
|
Mode unique |
Vert |
Jaune |
||
|
Numéro de couleur de référence PANTONE 2270C |
Numéro de couleur de référence PANTONE 100C |
|||
|
|
|
|||
|
Multimode |
Beige |
Aqua |
||
|
Numéro de couleur de référence PANTONE 7534C |
Numéro de couleur de référence PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Numéro de couleur de référence PANTONE 7641C |
||||
|
|
||||
|
Connecteur MTP |
||||
|
Mode unique |
Vert |
Jaune |
||
|
Numéro de couleur de référence PANTONE 346C |
Numéro de couleur de référence PANTONE 106C |
|||
|
|
|
|||
|
Multimode |
Beige |
Noir |
||
|
Numéro de couleur de référence PANTONE 7534U |
Numéro de couleur de référence PANTONE Black 6C |
|||
|
|
|
|||
|
Aqua |
Violet bruyère |
|||
|
Numéro de couleur de référence PANTONE 310C |
Numéro de couleur de référence PANTONE 1905C |
|||
|
|
|
|||
|
Violette de Munsell |
Magenta |
|||
|
Numéro de couleur de référence PANTONE 2587C |
Numéro de couleur de référence PANTONE 208C |
|||
|
|
|
|||
|
Vert citron |
- |
|||
|
Numéro de couleur de référence PANTONE 375C |
||||
|
|
||||
|
Connecteur LC |
||||
|
Mode unique |
Bleu |
Vert |
||
|
|
|
|||
|
Multimode |
Beige |
Aqua |
||
|
|
|
|||
|
Violet bruyère |
Vert citron |
|||
|
|
|
|||
* Paramètres du câble optique
|
Article |
Paramètre |
|||
|
Type de fibre |
En option G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Nombre de fibres |
Facultatif 8/12/16/24 |
|||
|
Elément de renfort |
Fil aramide |
|||
|
Matériau de la gaine extérieure |
LSZH/PVC/TPU en option |
|||
|
Diamètre extérieur de la gaine |
3,0 mm |
|||
|
Couleur de la gaine extérieure |
Sur mesure |
|||
|
Max.Résistance à la traction (long terme) |
80N |
|||
|
Max.Résistance à la traction (court terme) |
150N |
|||
|
Max.résistance à l'écrasement (long terme) |
100N/cm |
|||
|
Max.résistance à l'écrasement (court terme) |
500N/cm |
|||
|
Rayon de courbure minimal (dynamique) |
20D |
|||
|
Rayon de courbure minimal (statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Ignifuge |
OFN/OFNR/OFNP en option |
|||
* Options de connecteur LC
|
Sélection de produits duplex |
|||||
|
Diamètre du câble |
Type de botte |
Image |
Dessin |
||
|
2,0 mm |
Standard |
|
|
||
|
3,0 mm |
Standard |
|
|
||
|
Sélection de produit unique |
|||||
|
Diamètre du câble |
Type de botte |
Image |
Dessin |
||
|
0,9 mm |
Standard |
|
|
||
|
2,0 mm |
Standard |
|
|
||
|
3,0 mm |
Standard |
|
|
||
*Options de branchement
|
|
|
|
Structure principale de dénudage des câbles |
|
|
|
|
|
Sortance de longueur égale |
Sortance de longueur inégale |
|
|
|
|
Branchement de la sous-unité directe de 0,9 mm |
|
|
|
|
|
Branchement de la sous-unité directe 2,0/3,0 mm |
|
* Sélection de polarité
|
MPO/MTP |
||||
|
|
||||
|
|
|
CL |
||||
|
|
||||
|
|
* L'emballage du produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* Force d'usine
|
Spécialisation : Avec plus de 20 ans d'expérience dans la production de cavaliers à fibre optique MPO et conventionnels, JFOPT dispose d'une équipe de R&D professionnelle et d'équipements de production dédiés à répondre aux divers besoins d'installation.Nos produits ont passé plusieurs certifications et tests internationaux. |
|
||||
|
Capacité de fabrication : JFOPT dispose de plusieurs lignes de production pour les connecteurs MPO et conventionnels, ainsi que d'équipements de câblage et de dérivation, garantissant une livraison rapide. |
|
||||
|
Contrôle de qualité: JFOPT a mis en place des mesures de contrôle de la qualité strictes, y compris une inspection de la face d'extrémité en usine et des tests à 100%, en utilisant un équipement de test professionnel pour assurer des performances de transmission stables. |
|
||||
|
Standardisation: JFOPT peut fournir divers services de personnalisation pour les types de connecteurs, les types de câbles, les diamètres extérieurs, la couleur, les séquences de fils, l'emballage, etc. . |
|
||||
|
Innovation technologique: JFOPT se concentre sur l'innovation technologique et dispose d'une équipe de R&D professionnelle dédiée au développement et à la production de divers cavaliers à fibre optique haute performance, répondant aux demandes changeantes du marché. |
|
||||
|
Service et assistance technique : JFOPT fournit des services avant-vente et après-vente complets, y compris des conseils techniques, des recommandations de produits et une maintenance après-vente, pour répondre aux besoins des clients et assurer leur satisfaction. |
|
||||
* Questions et réponses fréquentes
1. Que dois-je prendre en compte lors de la personnalisation des cavaliers de branche MPO ?
Lors de la personnalisation des cavaliers de branche MPO, vous devez tenir compte des facteurs suivants : longueur, longueur de branche, diamètre du fil de branche, matériau du câble, type et nombre de fibres, connecteurs mâle/femelle, normes de perte de férule, couleur, étiquetage et autres exigences de personnalisation.
2.Comment assurons-nous la stabilité des paramètres de nos cavaliers de fibre ?
JFOPT garantit la stabilité des paramètres des cavaliers de fibre grâce à des tests de perte d'insertion à 100 % et à une inspection de la face d'extrémité.
3.Quel est notre délai de livraison ?
Pour les produits réguliers, notre délai de livraison est de 5 jours ouvrables, garantissant une expédition rapide.
4.Quels autres produits dérivés MPO proposons-nous ?
En plus des cavaliers de branche MPO, nous produisons également des bouclages MPO, des atténuateurs MPO, des connecteurs adaptateurs MPO mâle-femelle, des cavaliers MT et d'autres produits MPO connexes.
