Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Numéro de modèle:
JFOC-GJSFJV/GJSFJH
Contactez-nous

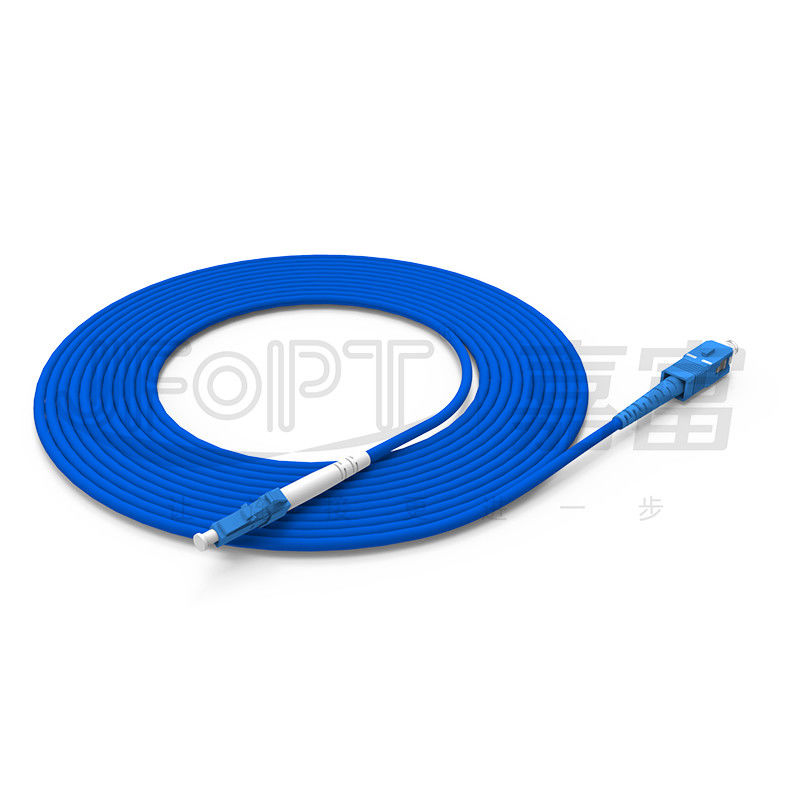

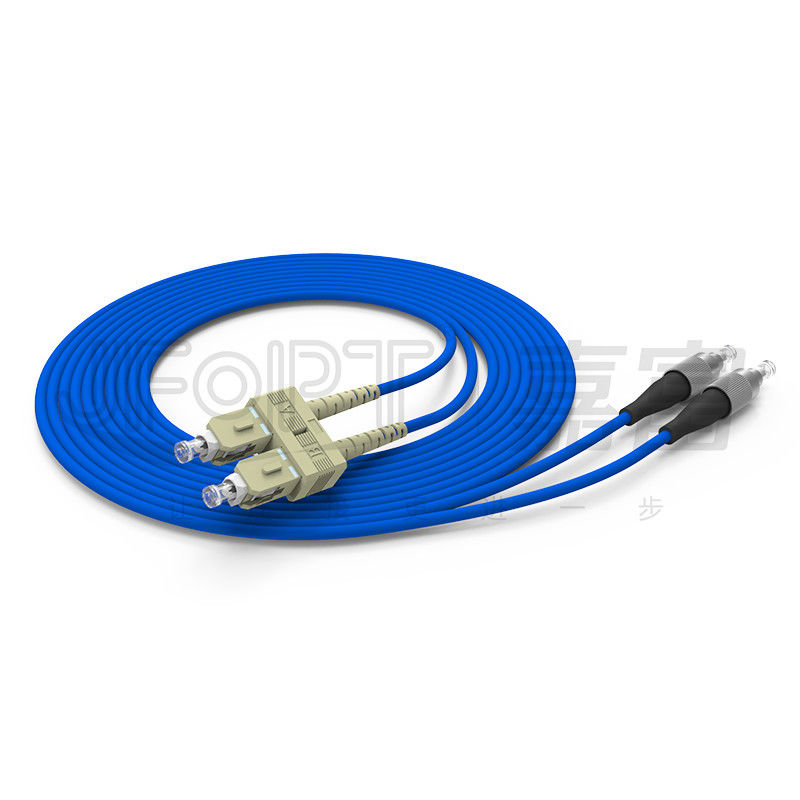

simplex/duplex d'Uni-tube autour de la résistance de torsion d'Armor Crush /Tension/ de spirale renforcée par fil d'Aramid de câble flexible
Le simplex blindé du simple-tube de JFOPT/structure ronde duplex de câble implique d'envelopper un ou deux fibres serré-protégées d'une couche de tube en acier blindé de spirale d'acier inoxydable, le couvrant de fil d'aramid en tant que porteur central, et puis expulsant une couche de gaine externe de PVC (polychlorure de vinyle) ou de LSZH (halogène nul de basse fumée) pour protéger sa structure interne. Le tube en acier blindé de spirale d'acier inoxydable, combiné avec remplir importé d'aramid, autre augmente la résistance à la traction de la fibre, la résistance à la pression, et la résistance aux morsures de rongeur. Le câble de JFOPT est fait avec de principales fibres de marque telles que YOFC/Corning, matériaux de mise en gaine de haute qualité, et fil d'aramid. Ils montrent l'excellente interprétation avec la basse perte, la transmission stable, et la fiabilité élevée. D'ailleurs, ils ont passé l'essai et les certifications internationaux multiples.
* caractéristiques du produit
|
①Fait avec des fibres optiques à partir de YOFC/Corning et d'autres principales marques, assurant l'excellente qualité de transmission optique d'interprétation et de données |
②Protégé par le tube en spirale d'acier inoxydable, fournissant la bonnes résistance à la pression et résistance aux morsures de rongeur |
|
|
|
|
③Renforcé avec le fil de haute résistance d'aramid, fournissant l'excellente résistance à la traction pour le câble |
④Offre différentes options pour que les matériaux de gaine répondent à de diverses exigences de résistance de feu, assurant la sécurité et la fiabilité |
|
|
|
|
⑤usine 100% examinée pour garantir la représentation de transmission |
- |
|
|
- |
* applications
systèmes de communication 1.Optical.
2.Interconnection du matériel de transmission.
communication 3.Fiber optique.

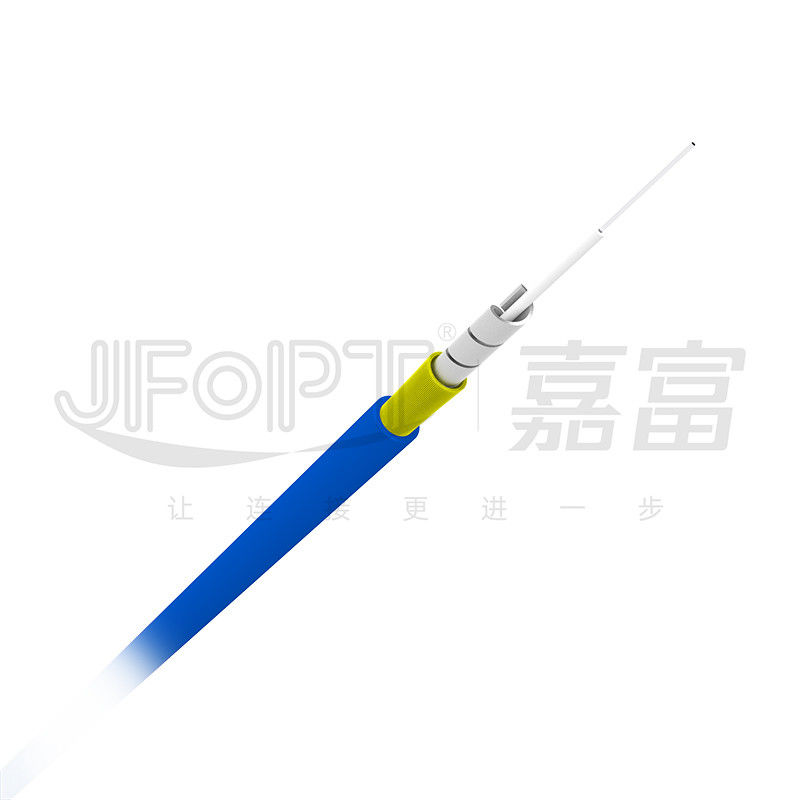

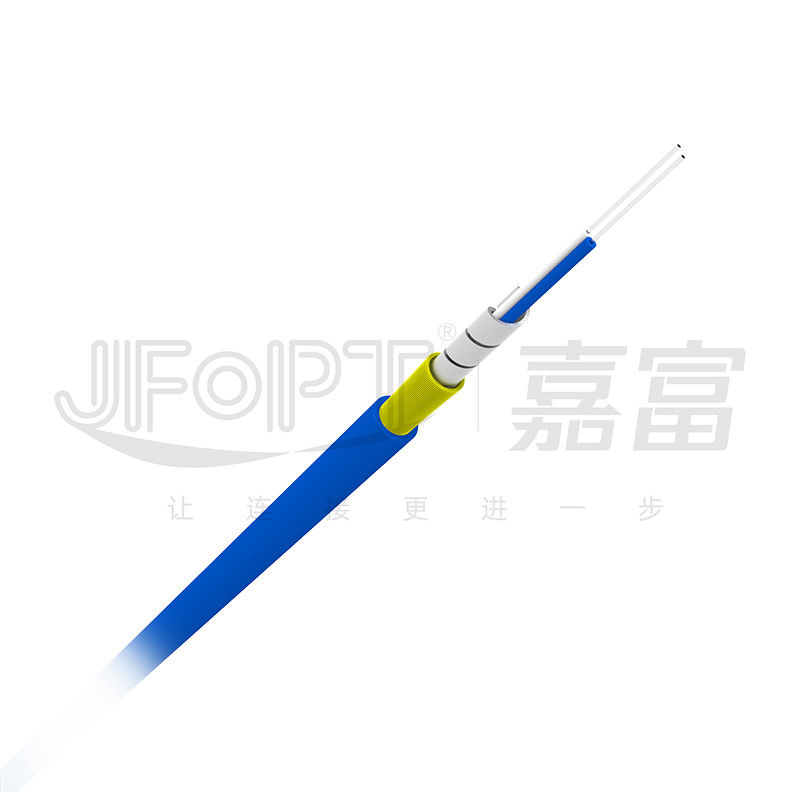

* présentation de structure
* paramètres de câble
|
Articles |
Caractéristiques |
||||||
|
Compte de fibre |
1 |
2 |
|||||
|
Tube en métal |
Diamètre serré de tampon |
0.85±0.05mm |
0.6±0.05mm |
||||
|
Matériel de tube en métal |
acier inoxydable |
||||||
|
Diamètre de tube en métal |
1.45±0.05mm |
1.85±0.05mm |
|||||
|
Épaisseur de tube en métal |
0.2±0.05mm |
0.25±0.05mm |
|||||
|
Veste externe |
Dimension |
3.0±0.1mm |
|||||
|
Matériel |
PVC/LSZH/TPU |
||||||
|
Couleur |
BLEU (SM)/GRIS (millimètre) OU personnalisation |
||||||
* représentation mécanique
|
Articles |
Caractéristiques |
||||||
|
Compte de fibre |
1 |
2 |
|||||
|
Tension) (de long terme/N |
100 |
||||||
|
Tension (à court terme)/N |
200 |
||||||
|
Écrasement) (de long terme/N/10cm |
1000 |
||||||
|
Écrasent (à court terme)/N/10cm |
3000 |
||||||
|
Minimal cintrage rayon (dynamique)/millimètre |
20D |
||||||
|
Minimal cintrage rayon) (de charge statique/millimètre |
10D |
||||||
|
Temperature/℃ fonctionnant |
-20~+70 (PVC) /-40~+80 (LSZH) |
||||||
|
Stockage Temperature/℃ |
-20~+70 (PVC) /-40~+80 (LSZH) |
||||||
* paramètres de fibre
|
Mode unitaire |
||||||
|
Articles |
Unité |
G.652D |
G.657A1 |
G.657A2 |
||
|
Diamètre de champ de mode |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
|
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
||
|
Diamètre de revêtement |
μm |
125±1 |
125±0.7 |
125±0.7 |
||
|
Non-circularité de revêtement |
% |
≤1 |
≤0.7 |
≤0.7 |
||
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
Diamètre de revêtement |
μm |
245±7 |
245±5 |
245±5 |
||
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
Longueur d'onde de coupure de câble |
nanomètre |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||
|
Atténuation |
1310nm |
dB/km |
≤0.35 |
≤0.35 |
≤0.35 |
|
|
1550nm |
dB/km |
≤0.25 |
≤0.25 |
≤0.25 |
||
|
À plusieurs modes de fonctionnement |
|||||||
|
Articles |
unité |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diamètre de noyau |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diamètre de revêtement |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Non-circularité de noyau |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Non-circularité de revêtement |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Erreur de concentricité de Noyau-revêtement |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diamètre de revêtement |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Non-circularité de revêtement |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Erreur de concentricité de Revêtement-revêtement |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Largeur de bande d'OFL |
850nm |
Mégahertz·kilomètre |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Mégahertz·kilomètre |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Affaiblissement linéique |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* emballage de produit
|
|
|
|
Emballé sur le tambour |
Tambour scellé |
* force d'usine
|
Expertise : JFOPT a une équipe de R&D, une technologie de production, et un équipement professionnels pour produire les câbles de haute qualité qui répondent aux différents besoins environnementaux et de condition. |
|
||||
|
Capacité de production : JFOPT a 40 machines blindées d'intérieur de fabrication de câble, assurant la livraison opportune des ordres blindés à grande échelle de câble. Avec les lignes de production et l'équipement professionnels, nous pouvons efficacement produire une grande quantité de câbles pour satisfaire des requêtes du client. |
|
||||
|
Contrôle de qualité : JFOPT met en application des mesures strictes de contrôle de qualité. En plus de la matière première et des inspections entrantes, le processus de fabrication incorpore les systèmes d'essai automatisés de qualité pour différents composants tels que le serré-amortissement, armoring en spirale, et mise en gaine externe. Tout l'équipement d'essai de production est régulièrement maintenu. Avec des années d'expertise technique et de processus de fabrication blindés mûrs de pullover, ils peuvent éliminer presque toutes les anomalies en câbles blindés. |
|
||||
|
Développement de normes : JFOPT a une équipe professionnelle et expérimentée de R&D qui peut fournir des câbles adaptés aux besoins du client pour répondre aux différents besoins environnementaux et de condition, assurant la satisfaction du client. |
|
||||
|
Innovation technologique : JFOPT souligne l'innovation technologique et conçoit les produits blindés de câble avec différents structures, tailles, comptes de noyau, et couleurs pour répondre aux besoins divers des clients. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation, les recommandations de produit, et l'entretien techniques de courrier-ventes, de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
1. Quels facteurs devraient être considérés en achetant les câbles à fibres optiques ?
Il est important de considérer le modèle de câble, la couleur de veste, le diamètre extérieur, le matériel de veste, l'estimation du feu, et la représentation mécanique du câble à fibres optiques.
2.Do vous accepter la personnalisation de couleur et d'impression ?
Oui, nous pouvons adapter la couleur et l'impression aux besoins du client basées sur les échantillons que vous fournissez.
les types 3.What de câbles à fibres optiques peuvent vous produire ?
Nous pouvons produire de divers types de câbles à fibres optiques d'intérieur et extérieurs, y compris des cordes de correction, de mini câbles, les câbles plats, ADSS, GYTA, GYTS, GYXTW, et plus.
4.What la quantité d'ordre minimum est-elle pour vos câbles à fibres optiques ?
Pour les câbles à fibres optiques réguliers, la quantité d'ordre minimum est de 1 kilomètre. Pour les câbles à fibres optiques spéciaux, contactez svp notre équipe de ventes pour de plus amples informations.
5.What votre délai de livraison est-il cadre ?
Typiquement, le délai de livraison pour les câbles à fibres optiques réguliers a lieu dans un délai de 3 jours ouvrables.
