Lieu d'origine:
La Chine
Nom de marque:
JFOPT
Numéro de modèle:
MPO/P (F) - MPO/P (F) - 12F-OM3-3,0-LSZH-SL-B-1M
Contactez-nous

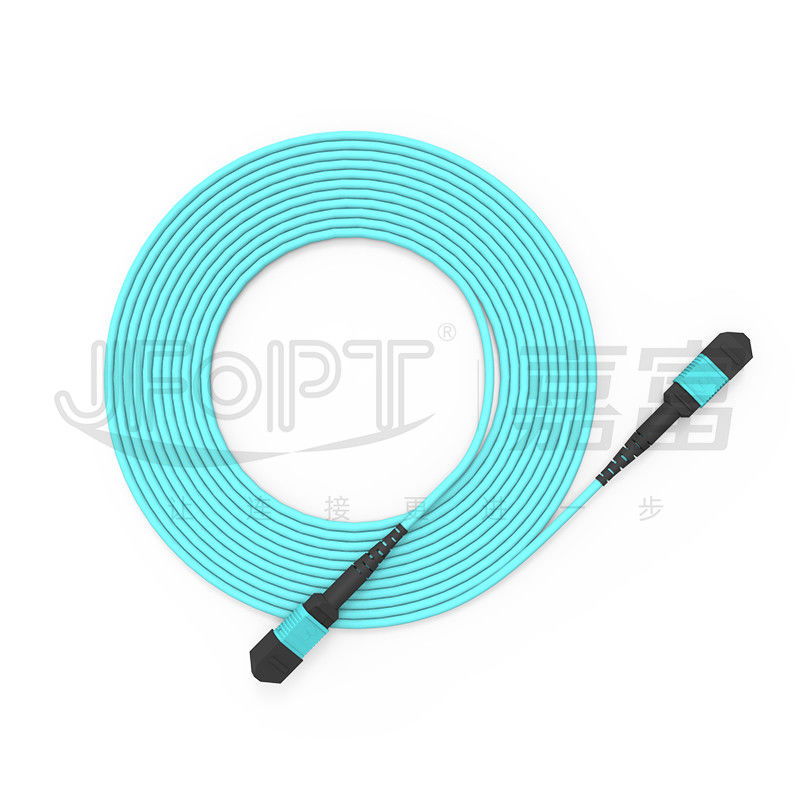

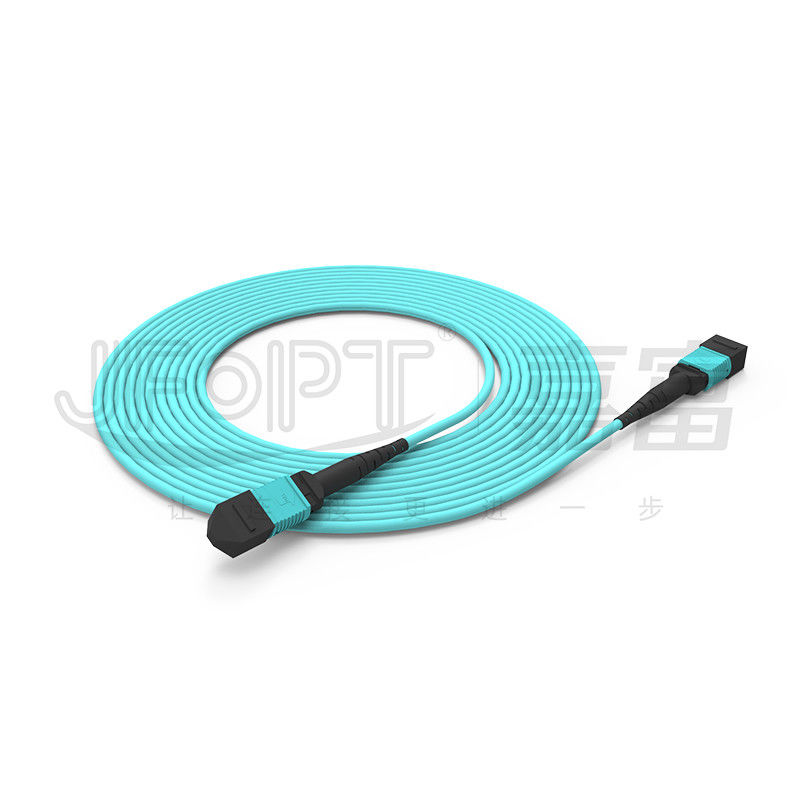

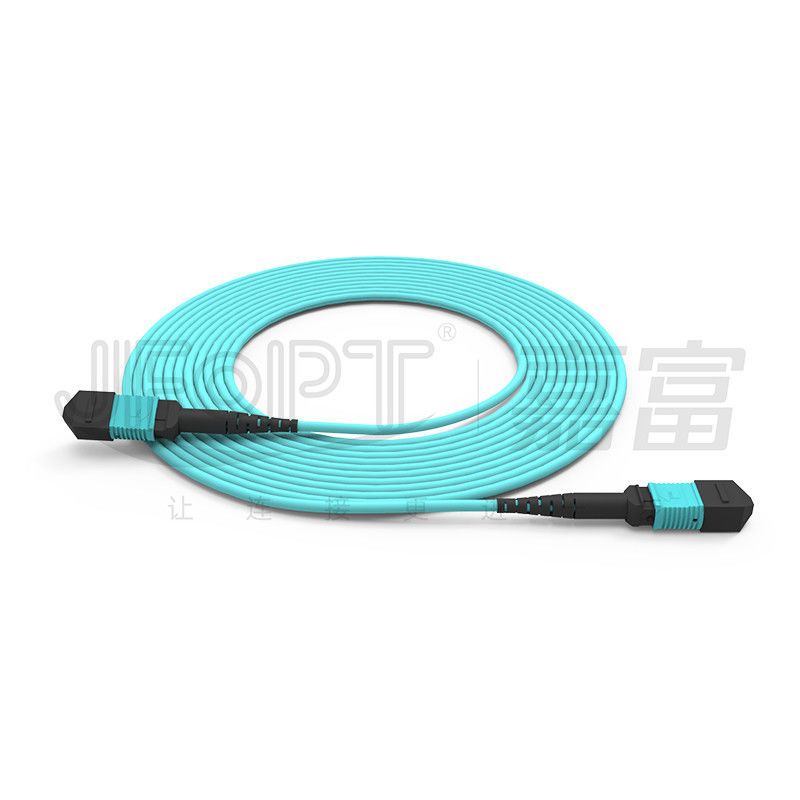

12 - polarité à plusieurs modes de fonctionnement de l'aqua B du câble 50/125 3.0mm LSZH de tronc du noyau MPO
Le câble de tronc de MPO-MPO est un câble de pullover optique à haute densité de fibre. Son olive de la TA est faite de résine, avec l'excellentes stabilité et fiabilité, s'assurant plus de 500 accouplements. Des câbles de tronc de JFOPT MPO sont faits avec les câbles à fibres optiques de haute qualité, offrant la basse représentation de transmission de perte par insertion. Grâce à leurs matériaux supérieurs de veste d'aramid et de câble, ils ont également une meilleures résistance à la traction et stabilité de température. Les câbles de tronc subissent des processus de essai de qualité rigoureuse multiple pour s'assurer qu'ils répondent aux normes les plus de haute qualité. Nous fournissons à des services adaptés aux besoins du client de divers longueurs et types de câble pour répondre à vos besoins spécifiques. En plus, nous offrons des préventes complètes et des services après-vente et support technique pour assurer votre satisfaction.
* caractéristiques
|
①connexion de 12 fibres |
②Fait avec la fibre OM3 courbure-peu sensible pour améliorer la stabilité de transmission |
||||
|
|
|
||||
|
③Olive multinucléaire de haute qualité et de bas-perte de la TA |
④100% terminé et examiné pour assurer la représentation de transmission |
||||
|
|
|
||||
|
⑤Approprié au câblage à haute densité |
⑥Une installation plus rapide, réduisant le temps opérationnel |
||||
|
|
|
||||
* applications
câblage du centre 1.Data
2.40G/100G systèmes de communication optiques, modules optiques de QSFP
3.Fiber systèmes de communication optiques, réseaux TV par câble, réseaux de télécommunication
4. LANs (LANs), réseaux de zone ample (WANs), FTTx
* paramètres de connecteur de MPO/MTP
|
Type de connecteur |
Perte par insertion |
Perte de retour |
|||
|
Typique |
Maximum |
||||
|
Connecteur de MPO |
Norme de SM |
0.2dB |
0.75dB |
APC≥60dB |
|
|
Basse perte de SM |
0.1dB |
0.35dB |
|||
|
Norme de millimètre |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.1dB |
0.35dB |
|||
|
Connecteur de MTP |
Norme de SM |
0.25dB |
0.5dB |
APC≥60dB |
|
|
Basse perte de SM |
0.12dB |
0.25dB |
|||
|
Norme de millimètre |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimètre de basse perte |
0.12dB |
0.25dB |
|||
|
Masculin/femelle |
Mâle : avec le Pin, femelle : sans Pin |
||||
* paramètres 3D géométriques (facultatifs)
|
Articles |
Maximum |
Minute |
||
|
Rayon de courbure (millimètres) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angle (°) |
X |
0,15 |
-0,15 |
|
|
Y (RPA) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Rayon de courbure du noyau optique (millimètres) |
- |
1 |
||
|
Taille de fibre (nanomètre) |
3500 |
1000 |
||
|
Différence de taille de la fibre adjacente (nanomètre) |
500 |
NON-DÉTERMINÉ |
||
|
Coplanaire négatif maximum (nanomètre) |
300 |
NON-DÉTERMINÉ |
||
* options de couleur de connecteur
|
Connecteur de MPO |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 2270C de couleur |
Mettez en référence le nombre PANTONE 100C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Aqua |
||
|
Mettez en référence le nombre PANTONE 7534C de couleur |
Mettez en référence le nombre PANTONE 2226C de couleur |
|||
|
|
|
|||
|
Violette |
- |
|||
|
Mettez en référence le nombre PANTONE 7641C de couleur |
||||
|
|
||||
|
Connecteur de MTP |
||||
|
Mode unitaire |
Vert |
Jaune |
||
|
Mettez en référence le nombre PANTONE 346C de couleur |
Mettez en référence le nombre PANTONE 106C de couleur |
|||
|
|
|
|||
|
À plusieurs modes de fonctionnement |
Beige |
Noir |
||
|
Mettez en référence le nombre PANTONE 7534U de couleur |
Mettez en référence le noir 6C du nombre PANTONE de couleur |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Mettez en référence le nombre PANTONE 310C de couleur |
Mettez en référence le nombre PANTONE 1905C de couleur |
|||
|
|
|
|||
|
Violette de Munsell |
Magenta |
|||
|
Mettez en référence le nombre PANTONE 2587C de couleur |
Mettez en référence le nombre PANTONE 208C de couleur |
|||
|
|
|
|||
|
Vert de chaux |
|
|||
|
Mettez en référence le nombre PANTONE 375C de couleur |
||||
|
|
||||
* paramètres de câble à fibres optiques
|
Article |
Paramètre |
|||
|
Type de fibre |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facultatif |
|||
|
Compte de fibre |
8/12/16/24 facultatif |
|||
|
Élément de renfort |
Fil d'Aramid |
|||
|
Matériel externe de gaine |
LSZH/PVC/TPU facultatif |
|||
|
Diamètre extérieur de gaine |
3.0mm |
|||
|
Couleur externe de gaine |
Fait sur commande |
|||
|
Résistance à la traction maximale (long terme) |
80N |
|||
|
Résistance à la traction de maximum (à court terme) |
150N |
|||
|
Résistance maximale d'écrasement (à long terme) |
100N/cm |
|||
|
Résistance maximale d'écrasement (à court terme) |
500N/cm |
|||
|
Rayon de cintrage minimum (dynamique) |
20D |
|||
|
Rayon de cintrage minimum (charge statique) |
10D |
|||
|
Température de fonctionnement |
-20~60℃ |
|||
|
Température de stockage |
-20~60℃ |
|||
|
Non-propagation de la flamme |
OFN/OFNR/OFNP facultatif |
|||
* options de botte
|
Botte de MPO |
||||
|
Type |
Spécifications |
Câble applicable |
Image |
Dessins |
|
Botte ronde |
longueur 33mm de 3,0 bottes |
3.0/3.2 |
|
|
|
longueur 17mm de 3,0 bottes |
3.0/3.2 |
|
|
|
|
longueur 33mm de 4,0 bottes |
3.8/4.0 |
|
|
|
|
Botte carrée |
longueur 25mm de 3,0 bottes |
3.0/3.2 |
|
|
|
longueur 17mm de 4,0 bottes |
3.8/4.0 |
|
|
|
|
Botte de câble plat |
longueur 22mm de la botte 2.5*5.0 |
2.5*5.0 |
|
|
|
Botte nue de fibre de ruban |
Longueur nue 19mm de botte de fibre de ruban |
Fibre nue de ruban |
|
|
|
Étiquette de traction |
Universel pour toutes les bottes |
Universel |
|
|
|
Type de botte de MTP |
||||
|
Type |
Spécifications |
Câble applicable |
Image |
Dessins |
|
Botte ronde |
longueur 33.2mm de 2,0 bottes |
2,0 |
|
|
|
longueur 33.2mm de 3,0 bottes |
2.5/3.0 |
|
|
|
|
longueur 16mm de 3,0 bottes |
3,0 |
|
|
|
|
3,0 longueurs bendable 33.6mm de botte |
3,0 |
|
|
|
|
longueur 33.2mm de 3,6 bottes |
3,6 |
|
|
|
|
longueur 16mm de 3,6 bottes |
3,6 |
|
|
|
|
3,6 longueurs bendable 33.6mm de botte |
3,6 |
|
|
|
|
longueur 33.2mm de 4,5 bottes |
4.0/4.5 |
|
|
|
|
longueur 33.2mm de 5,5 bottes |
5.0/5.5 |
|
|
|
|
Botte de câble |
longueur 33.2mm de la botte 3.0*6.0 |
3.0*6.0 |
|
|
|
longueur 21.3mm de la botte 2.5*5.0 |
2.5*5.0 |
|
|
|
|
Botte nue de fibre de ruban |
Longueur nue 19mm de botte de fibre de ruban |
Fibre nue de ruban |
|
|
|
Étiquette de poussée |
Universel pour toutes les bottes |
Universel |
|
|
* sélection de polarité
|
corde de correction 12F |
||||
|
|
||||
|
corde de correction 24F |
||||
|
|
* emballage de produit
|
|
|
|
Sac antistatique épaissi |
Carton épaissi |
* force d'usine
|
Professionnel : JFOPT s'est concentré sur la production des pullovers de MPO pendant plus de 10 années. Avec la technologie professionnelle et un ensemble complet de l'équipement de première classe de marque (SUMIX/JRG/OPTOTEST), il peut produire les pullovers de haute qualité et performants de MPO. |
|
||||
|
Capacité de production : JFOPT a 5 lignes de production de MPO, permettant à la production rapide et efficace d'une grande quantité de câbles de tronc de MPO de satisfaire des requêtes du client. |
|
||||
|
QC : JFOPT met en application le contrôle de qualité strict à chaque étape, de matière première à la production. Nous conduisons des inspections et la surveillance professionnelles de qualité, y compris l'essai de l'interféromètre 3D de 100%, l'essai de perte par insertion, et l'inspection de fin-visage, pour assurer la qualité du produit. |
|
||||
|
Fixation des normes : JFOPT peut formuler et mettre en application strictement des normes de production de pullover de MPO selon besoin de l'utilisateur pour assurer la cohérence de produit et la stabilité de représentation. |
|
||||
|
Innovation technologique : JFOPT se concentre sur l'innovation technologique et a une équipe professionnelle de R&D pour développer sans interruption des pullovers de MPO avec des fonctions plus évoluées et une plus haute performance. |
|
||||
|
Service et support technique : JFOPT fournit des préventes complètes et des services après-vente, y compris la consultation technique, la recommandation de produit, l'entretien après-vente, etc., de répondre aux besoins de client et d'assurer la satisfaction du client. |
|
||||
* Q&A fréquent
les questions 1.What devraient être prêtées l'attention à le moment où adaptant des pullovers aux besoins du client de MPO ?
Longueur de pullover de MPO/matériel de câble/type de fibre et nombre de noyaux/de mâle de connecteur/de norme femelle/d'insertion perte/de couleur/de label et d'autres conditions adaptées aux besoins du client.
2.How fait notre pullover de MPO assurent des paramètres stables ?
Le pullover 100% du MPO de JFOPT a passé l'essai de l'interférence 3D et 100% a passé l'essai de perte de retour d'insertion pour assurer des paramètres stables.
délai d'exécution 3.Our ?
Nous pouvons produire des connecteurs de 30000+ MPO par mois, qui peut entièrement garantir votre expédition rapide.
4.What que d'autres produits dérivés de MPO nous font ?
Nous pouvons également fabriquer les produits connexes de MPO tels que le fil de pullover mâle-à-femelle de la transition connector/MT du disjoncteur /MPO attenuator/MPO de MPO.
