Lieu d'origine:
Chine
Nom de marque:
JFOPT
Certification:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numéro de modèle:
LC/U-LC/U 12-96C SM Pullingeye PatchCord
Contactez-nous

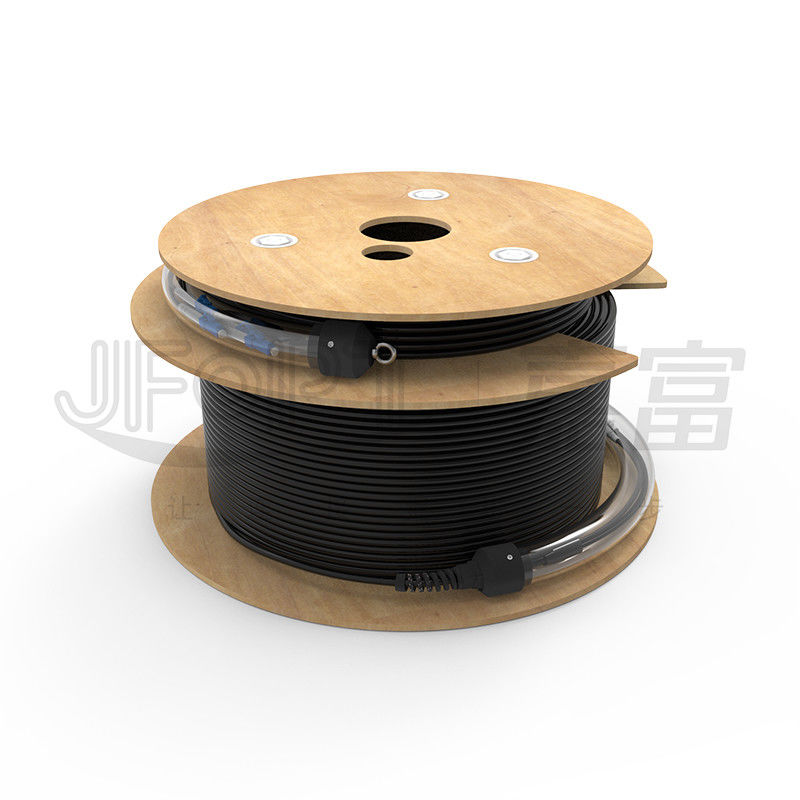

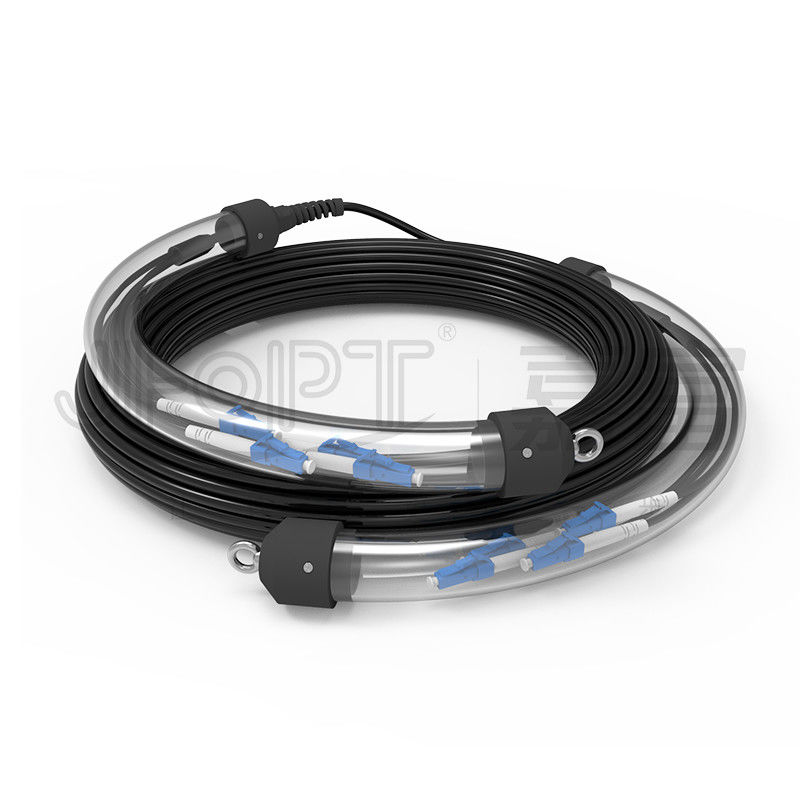

LC/UPC-LC/UPC câble de patch 12-96 cœurs G652D/G657A1/G657A2 étanche avec kit de traction des yeux
Les cordons de patch préréglés LC-LC avec kit pulling-eye sont fabriqués avec un kit pulling-eye au point de ramification, sur la base d'un câble multi-core,permettant de tirer et de traîner directement le cordon de patch pendant la constructionLe kit de traction des yeux peut être compatible avec différents types de câbles de patch de base, tels que les câbles optiques groupés, les mini câbles optiques, les câbles optiques multi-noyaux blindés,câbles optiques à longue distanceSi un câble optique fourni est utilisé comme colonne vertébrale, la fibre interne 0,9 étroitement tamponnée peut généralement être terminée directement,ou il peut être terminé en utilisant une unité de ramification et une structure de conduit pour créer une branche avec un 2.0/3.0 de diamètre extérieur.
Tous les câbles de patch pré-terminés LC-LC produits par JFOPT utilisent des ferrules en céramique de triple qualité "A" et un câblage en fibre optique de haute qualité pour assurer la transmission du signal et la durabilité à long terme.En plus, JFOPT dispose d'une équipe technique professionnelle qui peut personnaliser diverses structures de traction, structures de branches et structures de câbles pour s'adapter à différents scénarios de construction.
* Caractéristiques
| 1CTCC ferrules en céramique de qualité triple A | 2Utilisation de noyaux de fibres de haute qualité de CORNING/YOFC |
 |
|
| 3Multiple options pour les structures de traction des câbles à patch en fibre optique | 4Un kit personnalisé de traction des yeux pour une meilleure compatibilité et stabilité |
|
|
*Applications
1.Réseaux d'accès à la fibre
2Transmission de données par fibre
3Systèmes de communication par fibre, réseaux de télévision par câble, réseaux de télécommunications
4Les réseaux locaux (LAN), les réseaux étendus (WAN), les FTTx
* Paramètres du connecteur
|
Type de connecteur |
Le nombre de points de contrôle est le nombre de points de contrôle de l'établissement. |
|||
|
Type de ferrule |
Le mode unique: UPC/APC; le mode multi: UPC |
|||
|
Matériau de ferrule |
Ferrule en céramique de zirconium de qualité A |
|||
|
Couleur du connecteur |
Pour les produits de la catégorie "Aqua" |
|||
|
Perte d'insertion |
Le niveau de détection de l'émission de CO2 est calculé à partir de l'échantillon. |
|||
|
Perte de rendement |
Mode unique: UPC≥50dB; APC≥60dB; Mode multi: ≥25dB |
|||
|
Répétabilité |
≤ 0,2 dB |
|||
|
Interchangeabilité |
≤ 0,2 dB |
|||
* Paramètres de géométrie 3D (facultatif)
|
Les postes |
UPC |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Radius de courbure (mm) |
10 à 25 |
7 à 25 |
5 à 12 |
|||
|
Décalage du sommet (μm) |
≤ 50 |
≤ 30 |
||||
|
Fibre déprimée (nm) |
± 100 |
|||||
|
Déviation de l'angle (°) |
0 |
8 à 0.3 |
||||
|
Déviation de l'angle de liaison (°) |
0 |
± 0.5 |
||||
|
Diamètre de la fibre (μm) |
123-135 |
|||||
* Paramètres du câble optique
|
Projet |
Paramètre |
|||||||
|
Type de fibre |
Les données relatives à l'utilisation du produit doivent être transmises à l'autorité compétente de l'État membre de destination. |
|||||||
|
Nombre de fibres |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
Diamètre du tampon étroit |
0.9 mm |
|||||||
|
Membre de la force |
Fils de fibres textiles ou textiles |
|||||||
|
Matériau de la veste extérieure |
PVC / LSZH |
|||||||
|
Diamètre de la veste extérieure |
3.0 mm |
5.0 mm |
5.2 mm |
5.5 mm |
6.2 mm |
8.2 mm |
9.5 mm |
10.5 mm |
|
Couleur de la veste extérieure |
Jaune / orange / aquatique / vert / violet / sur mesure |
|||||||
|
Résistance à la traction (à long terme) |
150 N |
300N |
||||||
|
Résistance à la traction (à court terme) |
300N |
600N |
||||||
|
Résistance à l'écrasement (à long terme) |
200N/10cm |
|||||||
|
Résistance à l'écrasement (à court terme) |
1000N/10cm |
|||||||
|
Radius de flexion minimum (dynamique) |
20D |
|||||||
|
Radius de flexion minimum (statique) |
10D |
|||||||
|
Température de fonctionnement |
-20 à 60 °C |
|||||||
|
Température de stockage |
-20 à 60 °C |
|||||||
|
Classification de feu |
NOM / NOM / NOM |
|||||||
* Options de succursale
|
|
|
|
Structure du câble principal |
|
|
|
|
|

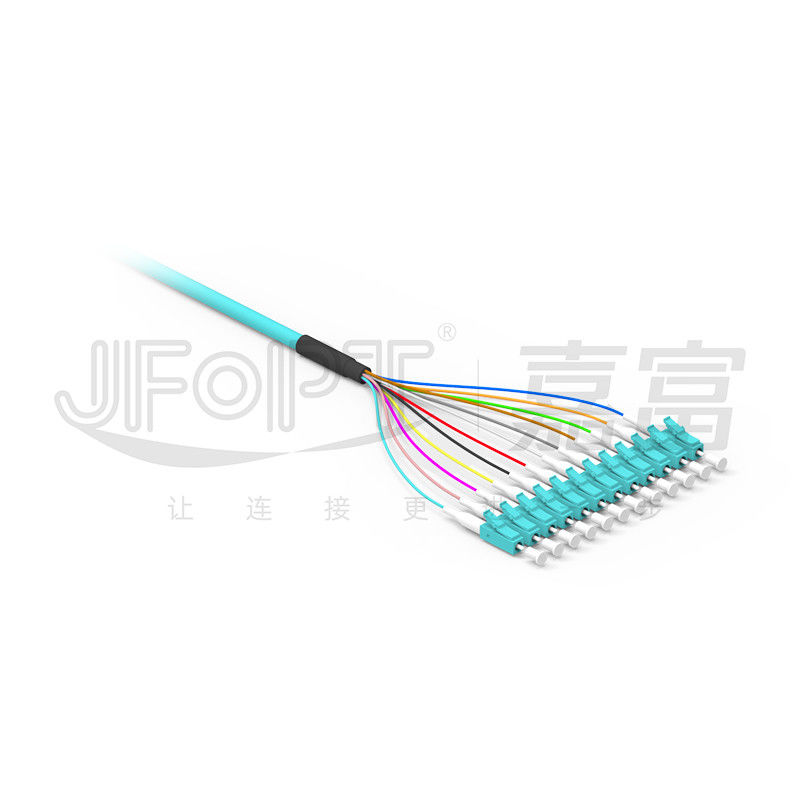

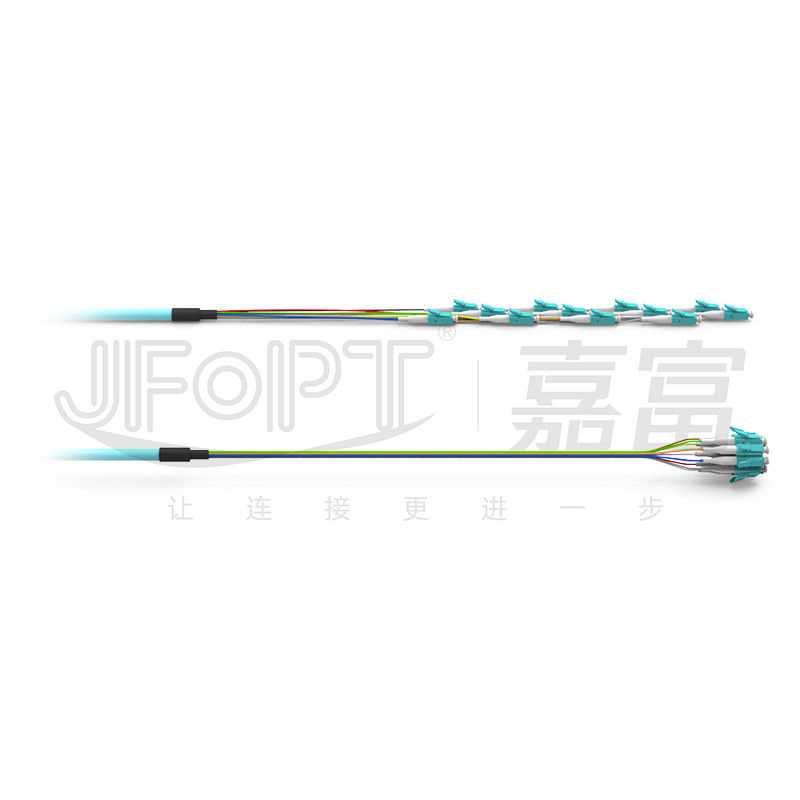

Fanout de même longueur |
Fanout de longueur inégale |
|
|
|
|
Branchement de la sous-unité directe |
|
|
|
|
|
Branchement de fibres avec un tube lâche de 2,0/3,0 mm |
|
|
|
|
|
Branchement de fibres avec tube blindé nu de 3,0 mm |
|
|
|
|
|
Branchement de fibre avec tube de blindage en spirale de 3,0 mm |
|
| Kit de tirage à l'œil avec affichage de la structure de la manche en maille |
|

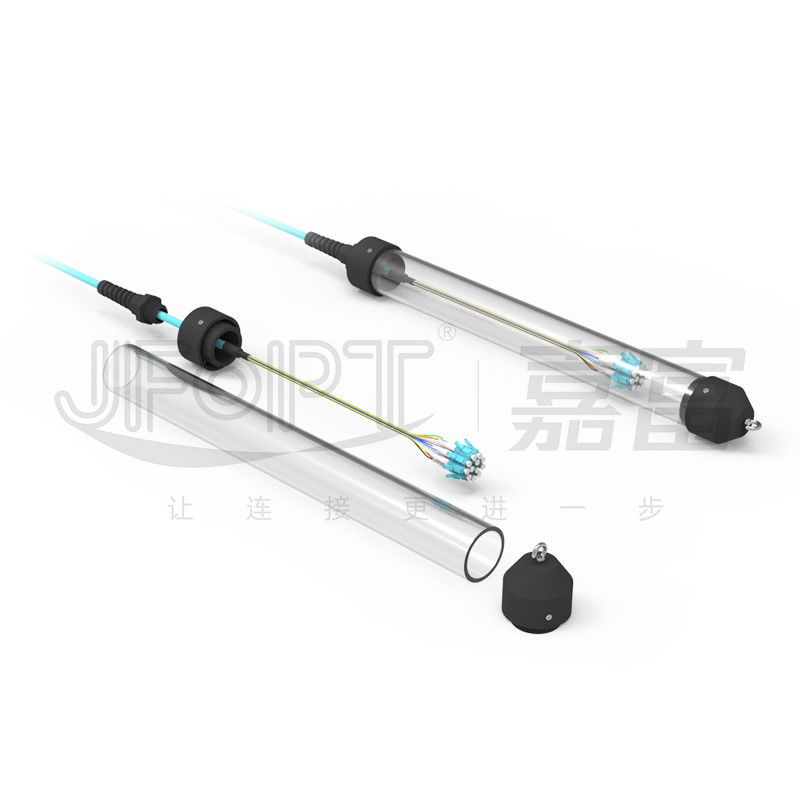

| Kit de tirage à l'œil avec manche en maille et affichage de la structure du tube intérieur en PVC |
|
| Kit de tirage à l'œil avec manche en maille et affichage de la structure du tube intérieur en PVC |
|

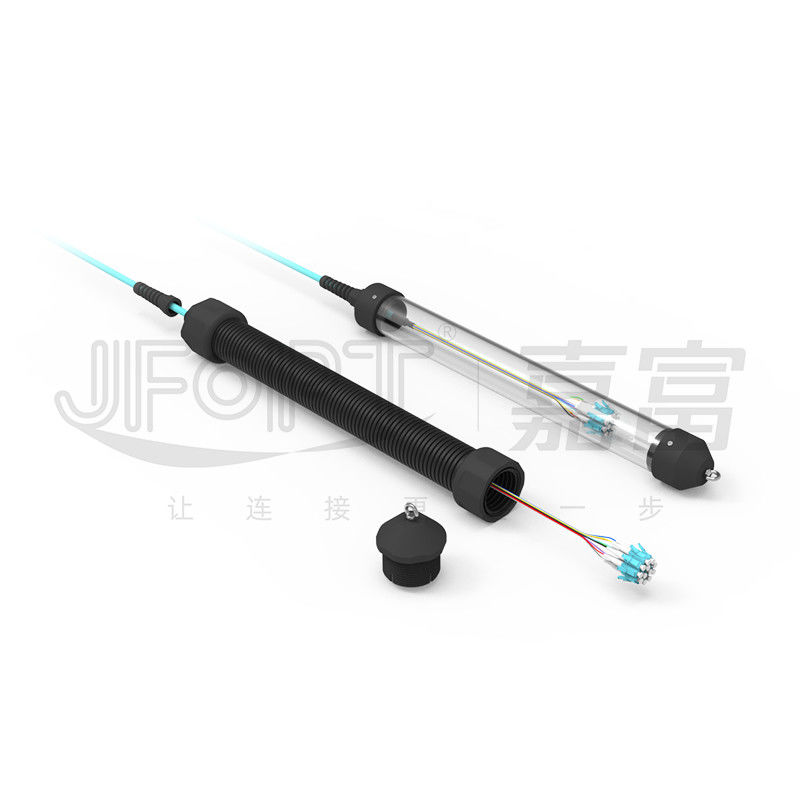

| Kit de tirage à l'œil étanche avec affichage de la structure du tube ondulé |
|
* Emballage du produit
|
|
|
|
Emballages de sacs auto-fermant épaissis |
Emballages en carton épaissis |
* La force de l'usine
|
Spécialisation: JFOPT a accumulé des années d'expérience dans la production de jumpeurs de compte de gros noyaux, assurant des pertes extrêmement faibles et une longue durée de vie dans des environnements complexes. |
|
||||
|
Capacité de fabrication: Avec 5 lignes et équipements de production, JFOPT est équipé de machines de coupe de câbles multi-noyaux de grand diamètre professionnels pour enrouler rapidement, efficacement et soigneusement divers câbles de grand noyau,assurer une livraison rapide. |
|
||||
|
Contrôle de la qualité: JFOPT met en œuvre un contrôle de qualité strict, s'attaquant à tous les problèmes anormaux généralement rencontrés dans les câbles à gros cœurs en optimisant la qualité des matières premières.Tous les processus de production de connecteurs sont soumis à une inspection et à des essais à 100%.. |
|
||||
|
Développement standard: JFOPT peut personnaliser les câbles jumpers en fonction des exigences de l'utilisateur, y compris la couleur du câble, le diamètre extérieur, le type et la quantité de noyau de fibre et la structure de l'emballage.L'étanchéité des échantillons et les dessins techniques sont utilisés pour assurer la mise en œuvre des spécifications techniques du produit et la cohérence entre les différentes commandes de lots.. |
|
||||
|
L'innovation technologique JFOPT met l'accent sur l'innovation technologique et dispose d'une équipe professionnelle de R&D qui développe continuellement des jumpers en fibre plus avancés et de haute performance. |
|
||||
|
Service et support technique: JFOPT fournit des services complets avant et après-vente, y compris des conseils techniques, des recommandations de produits et une maintenance après-vente.pour répondre aux besoins des clients et assurer leur satisfaction. |
|
||||
* Questions et réponses fréquentesJe suis désolée.
1Qu'est-ce qui doit être pris en compte lors de la personnalisation des câbles de patch en fibre optique standard?
Longueur totale du cordon de patch / Longueur de la branche / Diamètre du câble de branche / Matériau du câble de fibre / Type de fibre et nombre de cœurs / Couleur / Étiquetage et autres exigences de personnalisation.
2.Comment assurer la stabilité de nos câbles de patch à fibre optique standard?
Les câbles de patch en fibre optique de JFOPT subissent une conception de processus pour s'assurer que 100% des connecteurs passent le test de perte d'insertion et l'inspection de la face finale, garantissant des paramètres stables.
3Quel est notre délai de livraison?
Pour les produits standard, notre délai de livraison est contrôlé dans les 5 jours ouvrables, assurant une expédition rapide.
